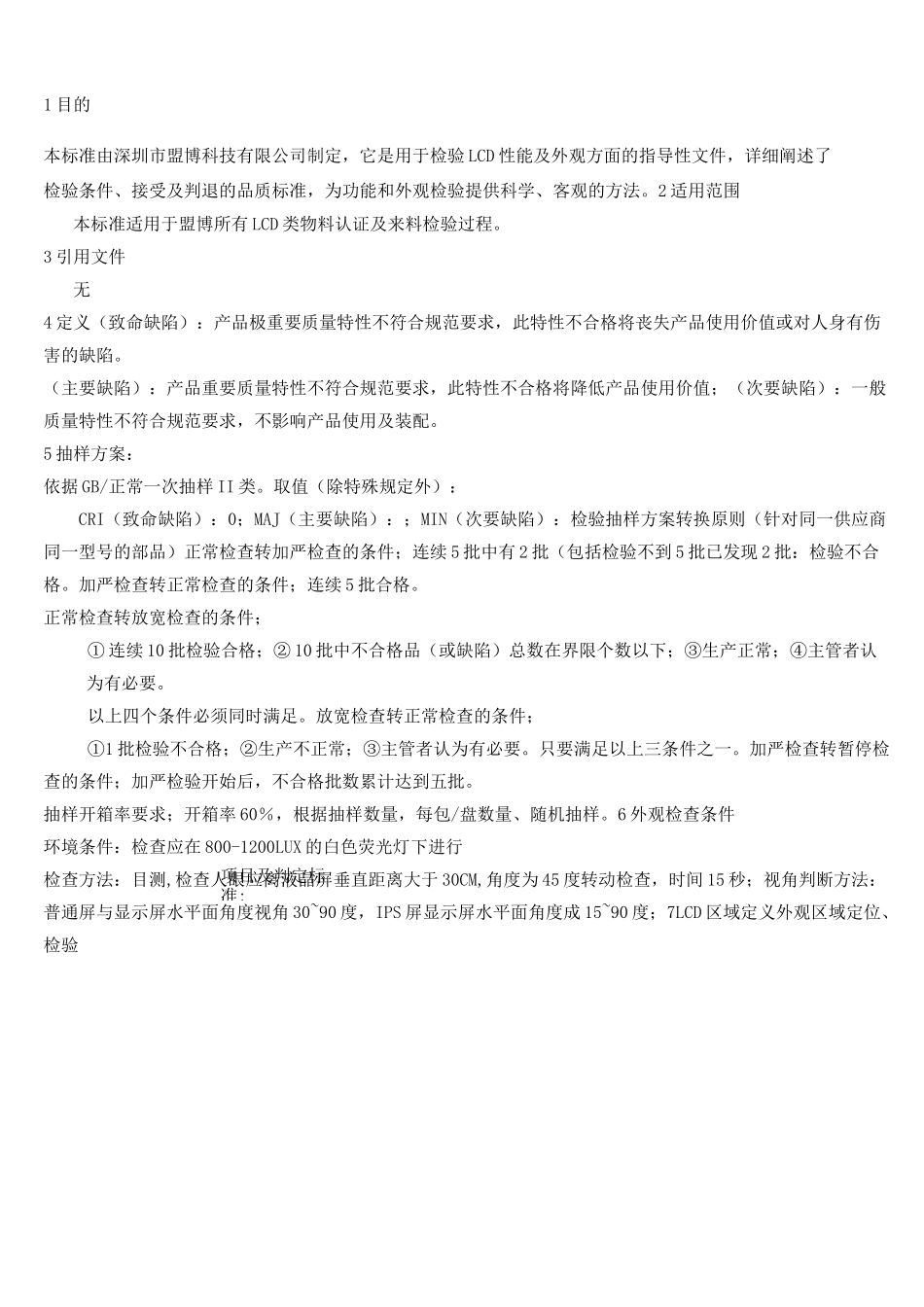

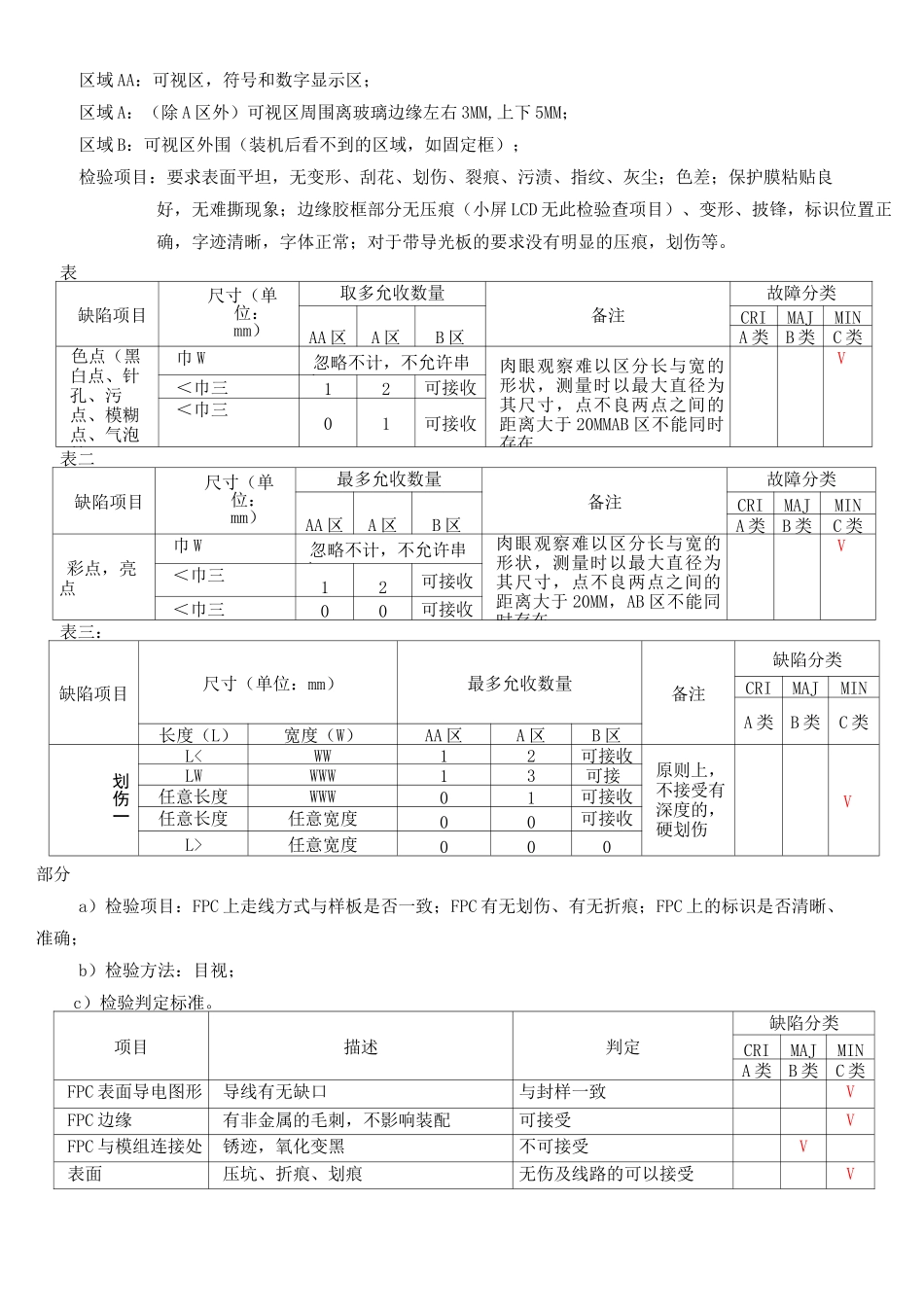

项目及判定标准:1目的本标准由深圳市盟博科技有限公司制定，它是用于检验LCD性能及外观方面的指导性文件，详细阐述了检验条件、接受及判退的品质标准，为功能和外观检验提供科学、客观的方法。2适用范围本标准适用于盟博所有LCD类物料认证及来料检验过程。3引用文件无4定义（致命缺陷）：产品极重要质量特性不符合规范要求，此特性不合格将丧失产品使用价值或对人身有伤害的缺陷。（主要缺陷）：产品重要质量特性不符合规范要求，此特性不合格将降低产品使用价值；（次要缺陷）：一般质量特性不符合规范要求，不影响产品使用及装配。5抽样方案：依据GB/正常一次抽样II类。取值（除特殊规定外）：CRI（致命缺陷）：0；MAJ（主要缺陷）：；MIN（次要缺陷）：检验抽样方案转换原则（针对同一供应商同一型号的部品）正常检查转加严检查的条件；连续5批中有2批（包括检验不到5批已发现2批：检验不合格。加严检查转正常检查的条件；连续5批合格。正常检查转放宽检查的条件；①连续10批检验合格；②10批中不合格品（或缺陷）总数在界限个数以下；③生产正常；④主管者认为有必要。以上四个条件必须同时满足。放宽检查转正常检查的条件；①1批检验不合格；②生产不正常；③主管者认为有必要。只要满足以上三条件之一。加严检查转暂停检查的条件；加严检验开始后，不合格批数累计达到五批。抽样开箱率要求；开箱率60％，根据抽样数量，每包/盘数量、随机抽样。6外观检查条件环境条件：检查应在800-1200LUX的白色荧光灯下进行检查方法：目测,检查人眼应离液晶屏垂直距离大于30CM,角度为45度转动检查，时间15秒；视角判断方法：普通屏与显示屏水平面角度视角30~90度，IPS屏显示屏水平面角度成15~90度；7LCD区域定义外观区域定位、检验区域AA：可视区，符号和数字显示区；区域A：（除A区外）可视区周围离玻璃边缘左右3MM,上下5MM；区域B：可视区外围（装机后看不到的区域，如固定框）；检验项目：要求表面平坦，无变形、刮花、划伤、裂痕、污渍、指纹、灰尘；色差；保护膜粘贴良好，无难撕现象；边缘胶框部分无压痕（小屏LCD无此检验查项目）、变形、披锋，标识位置正确，字迹清晰，字体正常；对于带导光板的要求没有明显的压痕，划伤等。表缺陷项目尺寸（单位：mm）取多允收数量备注故障分类AA区A区B区CRIMAJMINA类B类C类色点（黑白点、针孔、污点、模糊点、气泡等）巾W忽略不计，不允许串点肉眼观察难以区分长与宽的形状，测量时以最大直径为其尺寸，点不良两点之间的距离大于20MMAB区不能同时存在V＜巾三12可接收＜巾三01可接收表二缺陷项目尺寸（单位：mm）最多允收数量备注故障分类AA区A区B区CRIMAJMINA类B类C类彩点，亮点巾W忽略不计，不允许串点肉眼观察难以区分长与宽的形状，测量时以最大直径为其尺寸，点不良两点之间的距离大于20MM，AB区不能同时存在V＜巾三12可接收＜巾三00可接收表三：缺陷项目尺寸（单位：mm）最多允收数量备注缺陷分类CRIMAJMINA类B类C类长度（L）宽度（W）AA区A区B区划伤一L任意宽度000部分a）检验项目：FPC上走线方式与样板是否一致；FPC有无划伤、有无折痕；FPC上的标识是否清晰、准确；b）检验方法：目视；c）检验判定标准。项目描述判定缺陷分类CRIMAJMINA类B类C类FPC表面导电图形导线有无缺口与封样一致VFPC边缘有非金属的毛刺，不影响装配可接受VFPC与模组连接处锈迹，氧化变黑不可接受V表面压坑、折痕、划痕无伤及线路的可以接受V表面破损、漏铜，线路断，气泡，脱胶表面短路、金手指异物/脏污/氧化变黑不可接受V标识字迹清晰，可辨认可接受V连接器部分（扣位式）a）检验项目：检验五金部分外表有无脏污、划伤、变形、批锋，有无氧化、缺损、断裂，脚位数是否符合要求；触点是否光亮、平整，有无高低不平；颜色是否均匀，有无异色，是否与样板相符；材料、形状是否与样板一致；b）检验工具：放大镜;c）检验方法：目视d）检验判定标准。项目描述判定缺陷分类CRIMAJMINA类B类C类五金部分表面表面脏污、氧化、变黑，划伤不接受V触点不光亮，颜色不...
