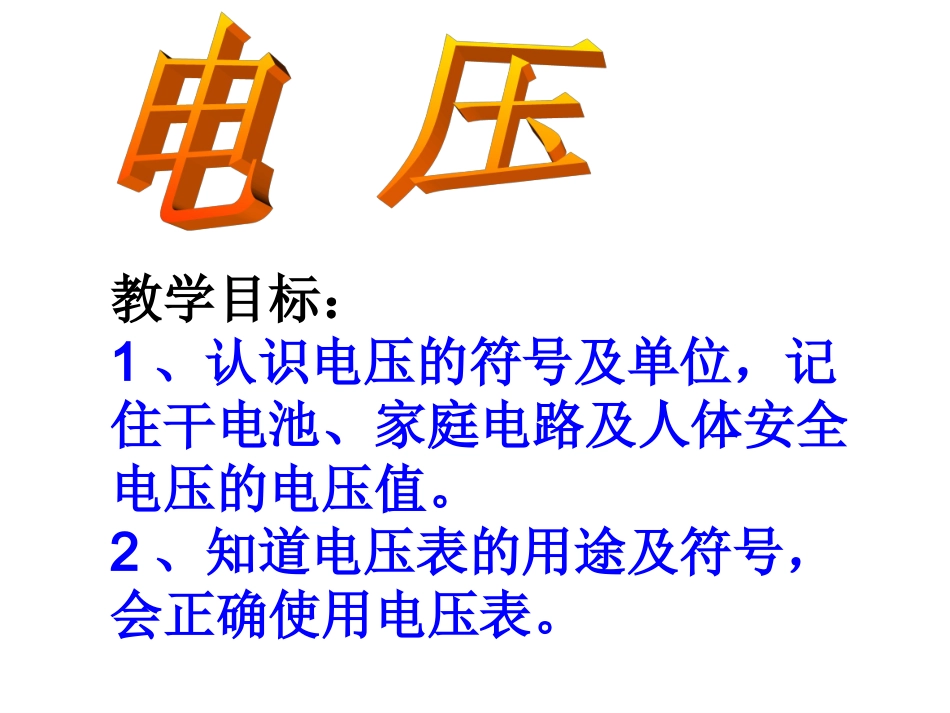

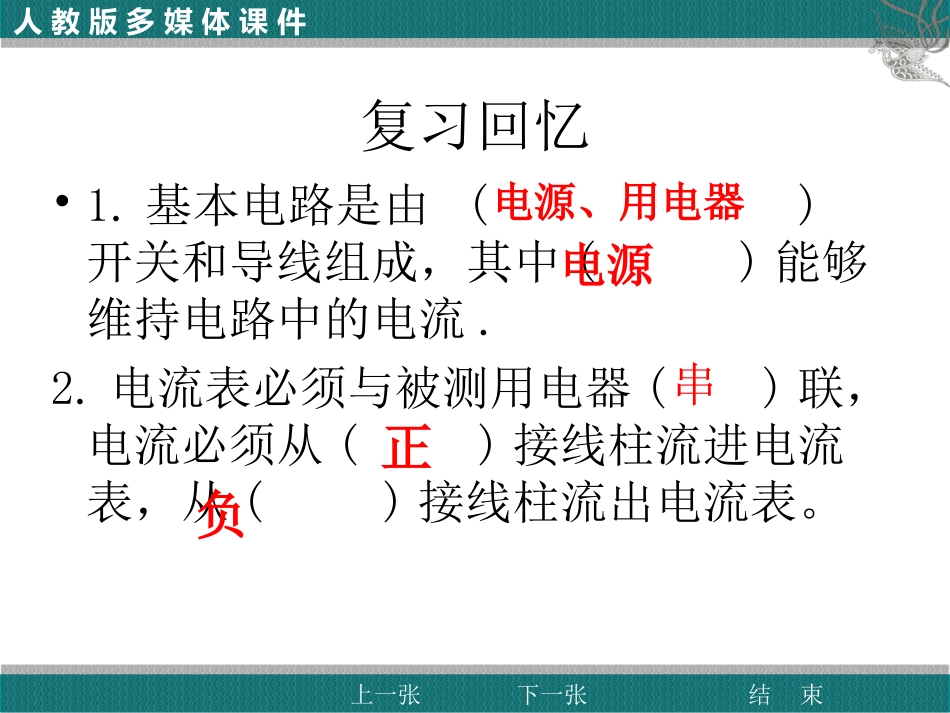

教学目标：1、认识电压的符号及单位，记住干电池、家庭电路及人体安全电压的电压值。2、知道电压表的用途及符号，会正确使用电压表。人教版多媒体课件上一张下一张结束复习回忆•1.基本电路是由()开关和导线组成，其中()能够维持电路中的电流.2.电流表必须与被测用电器()联，电流必须从()接线柱流进电流表，从()接线柱流出电流表。电源、用电器电源正负串起电机两个放电球之间的电压高达几万伏。感应起电机是一种能连续取得并可积累较多正、负电荷的实验装置。感应起电机所产生的电压较高，与其他仪器配合后，可进行静电感应、雷电模拟实验、演示尖端放电等有关静电现象的实验。两次实验小灯泡的亮度相同吗？你认为是什么原因引起的？想想做做要让一段电路中有电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。（U）1．电压的意义用水压类比电压一、电压一、电压人教版多媒体课件上一张下一张结束§16-1电压•一、电压：1.电压是形成电流的必要条件。电源的作用是给用电器两端提供电压。•2.符号:U•3.单位:伏特(V)、千伏kV)、毫伏（mV）、1kV=103V1mV=10-3V人教版多媒体课件上一张下一张结束4.记住：一节干电池1.5V照明电路：220V对人体安全的电压不高于36V人教版多媒体课件上一张下一张结束电压的单位是为了纪念意大利著名的物理学家伏特而命名的，伏打电池是伏特于1800年制成的世界上第一个电池。人教版多媒体课件上一张下一张结束身边的电压值电子手表用氧化银电池的电压是1.5VMP3电池电压约为3V人教版多媒体课件上一张下一张结束身边的电压值数码相机电池的电压约为4.8V~9V对人体的安全电压一般不高于36V人教版多媒体课件上一张下一张结束我国家庭用电器正常工作的电压一般是220V身边的电压值蓄电池组串联：6V人教版多媒体课件上一张下一张结束身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V人教版多媒体课件上一张下一张结束动力电路：380V要求记住的电压值有：一节干电池电压：1.5伏；家庭电路的电压：220伏；对人体安全的电压：不高于36伏。人教版多媒体课件上一张下一张结束二、电压的测量1．用来测量电压大小的仪表：电压表2．实验室的电压表有三个接线柱：“—”、“3”、“15”3、两个量程：o～3伏和O～15伏最小刻度值分别为：O．1伏和O．5伏。观察此表的外部结构，观察此表的外部结构，你可以获得哪些信息？你可以获得哪些信息？电压表的符号：－V－人教版多媒体课件上一张下一张结束观察电压表电压表：外观接线柱量程分度值人教版多媒体课件上一张下一张结束4.电压表的使用方法①并联②电流“＋”进，“－”出③不要超过量程．使用电压表时都有哪些要求？人教版多媒体课件上一张下一张结束使用电压表要做到“一不二要三看清”一不：不能超过电压表的量程；二要：电压表要并联在被测电路两端；电流要从“+”接线柱流入,从“-”接线柱流出；三看清：看清所用的量程；看清分度值；看清指针所指的位置。(就近读数）人教版多媒体课件上一张下一张结束总结：电压表的使用。（1）必须把电压表并联在被测电路的两端（2）把电压表的正接线柱接在跟电源正极相连的那端(（3)被测电压不能超过电压表的量程（4）允许电压表直接连入电源两极上测电源电压人教版多媒体课件上一张下一张结束二.电压的测量——电压表四.读数方法1.要看清电压表所用的量程；2.要看清每一小格所表示的数值。人教版多媒体课件上一张下一张结束实验一：测量两节干电池的电压（1）电池串联（2）电池并联人教版多媒体课件上一张下一张结束实验二：测量小灯泡的电压人教版多媒体课件上一张下一张结束关于如图所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数是1.7VC．它的示数可能是8.5VD．它有一个负接线柱和两个正接线柱B人教版多媒体课件上一张下一张结束如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图AB.图BC．图CD．图DD人教版多媒体课件上一张下一张结束下列各图中电压表分别测量的是哪两端电压？图1L2L1V+-L2L1+-L2L1V+-甲乙==丙VU1U2SSSL1两端电压L2两端电压L1L2两端总电压人教版多媒体课件上一张下一张结束下图是用电压表...
