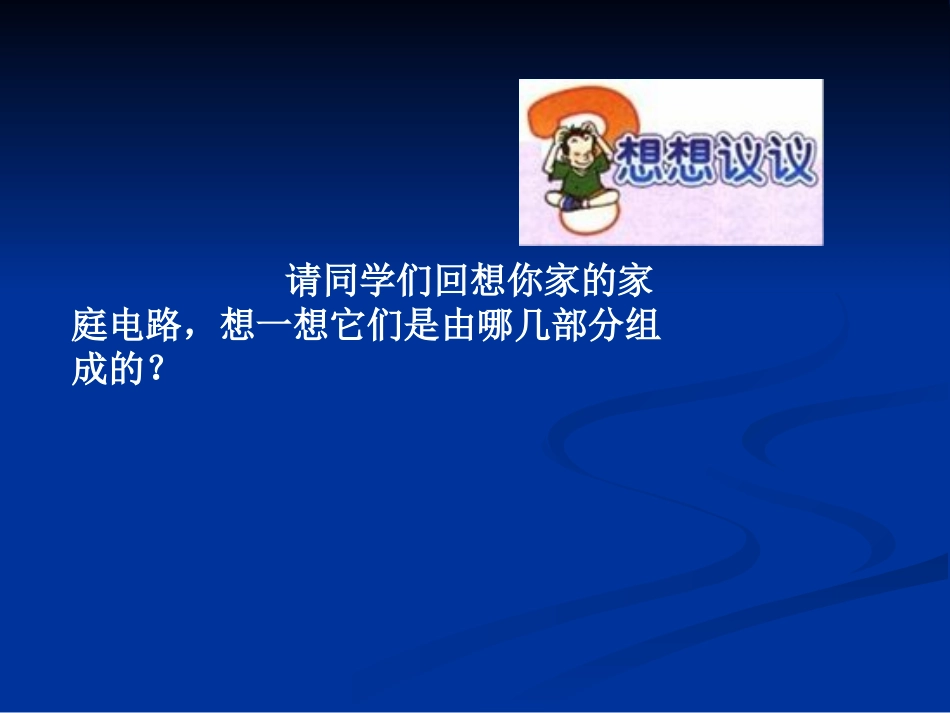

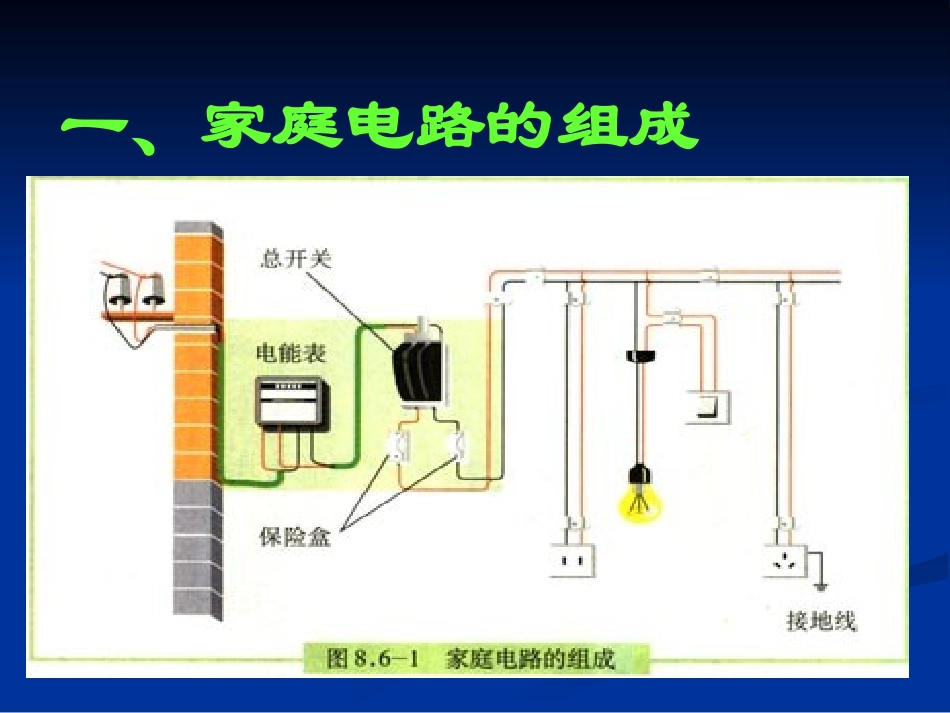

人教新课标九年级物理下PPT课件请同学们回想你家的家庭电路，想一想它们是由哪几部分组成的？一、家庭电路的组成（1）进户线有什么作用？（2）我们已经认识电能表，请你说说他有什么用途？（3）你们家的总开关有什么作用？（4）插座、电灯、电视机、洗衣机、电冰箱等各种家用电器他们之间都是怎么连接的呢？（5）各用电器都有一个开关控制它的通断，控制用电器的开关和用电器怎么连接呢？进户线进户线是把国家电网的电能输送到家庭中的导线，电能表电能表要装在家庭电路的干路上；电能表是用来测定消耗电能的仪表，总开关接通和切断电源，便于更换电器或维修设备静触头动触头保险丝当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。保险盒为了使它们互不影响，所以家用电器要并联接入电路。开关要和用电器串联插座、家用电器、开关二、火线和零线进户线的两条输电线中，有一条叫做零线。另一条叫做端线，俗称火线。测电笔的种类和结构笔形测电笔螺丝刀形测电笔笔尖金属体电阻氖管笔尾金属体测电笔的使用方法手握笔尾金属体，笔尖金属体接触导线。氖管发光的是火线。!1、手没触笔尾金属体，笔尖金属体触到火线时氖管也不会发光。2、使用时手一定不能碰到笔尖金属体。三.插座和漏电保护器用电器外壳接地用电器外壳没有接地空气开关（新型保险）漏电保护器本节知识归纳1．家庭电路的组成组成：进户线、电能表、总开关、保险丝（空气开关）用电器2、零线和火线测电笔的组成。测电笔的使用：用手接触笔尾的金属体，笔尖接触电线。3、三孔插头和漏电保护器接地线必须接地。漏电保护器可以在人触电瞬间切断电路。1家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。并甲课堂练习2.在家庭电路中，从进户线起连接顺序正确的是（）A.闸刀开关、电能表、保险盒、插座B.闸刀开关、电能表、插座、保险盒C.电能表、闸刀开关、保险盒、插座D.电能表、保险盒、闸刀开关、插座C3.家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线（）A．会浪费电B．这些电器不能正常工作C．会缩短这些电器的使用寿命D．人接触这些电器会有触电的可能D4洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（）A．使插头的造型更美观B．有利于识别火线和零线插头C．插入插座中更稳固D．操作时，可确保接地插头先接地D
