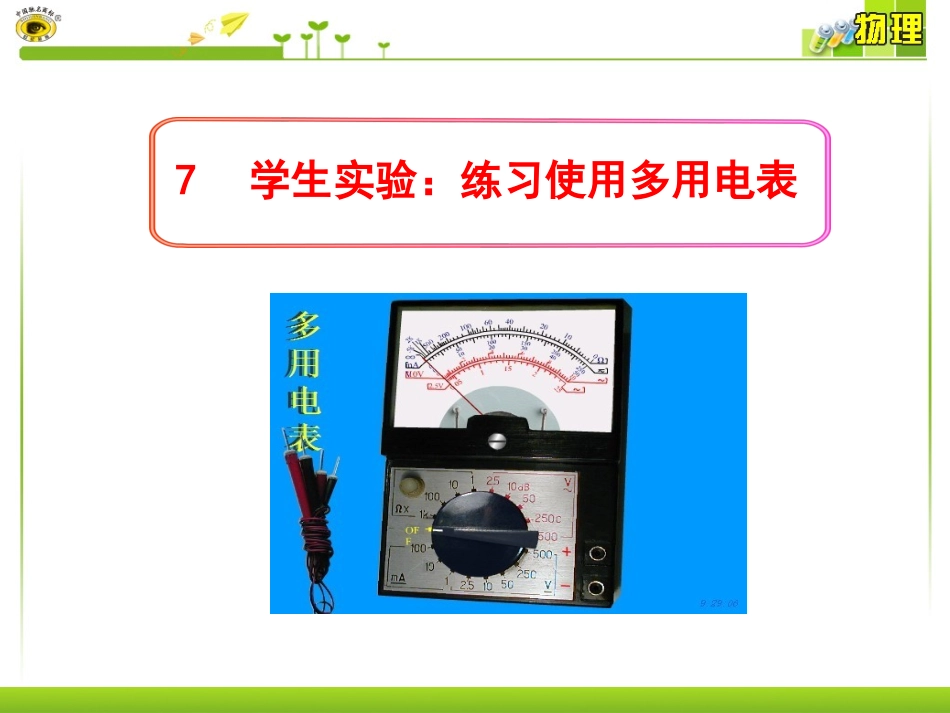

7学生实验：练习使用多用电表VIP免费

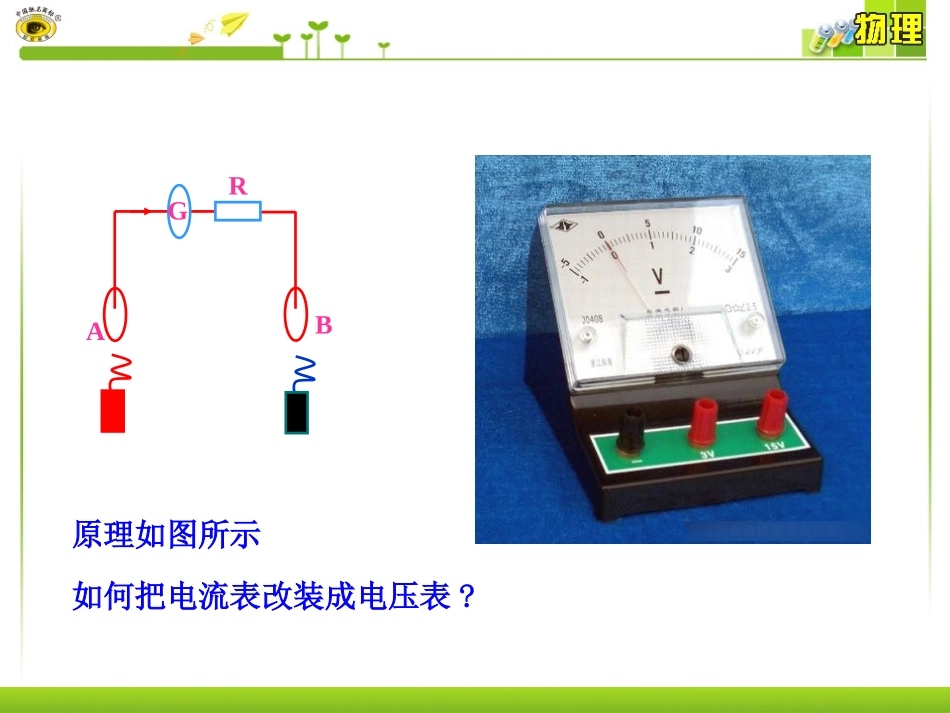

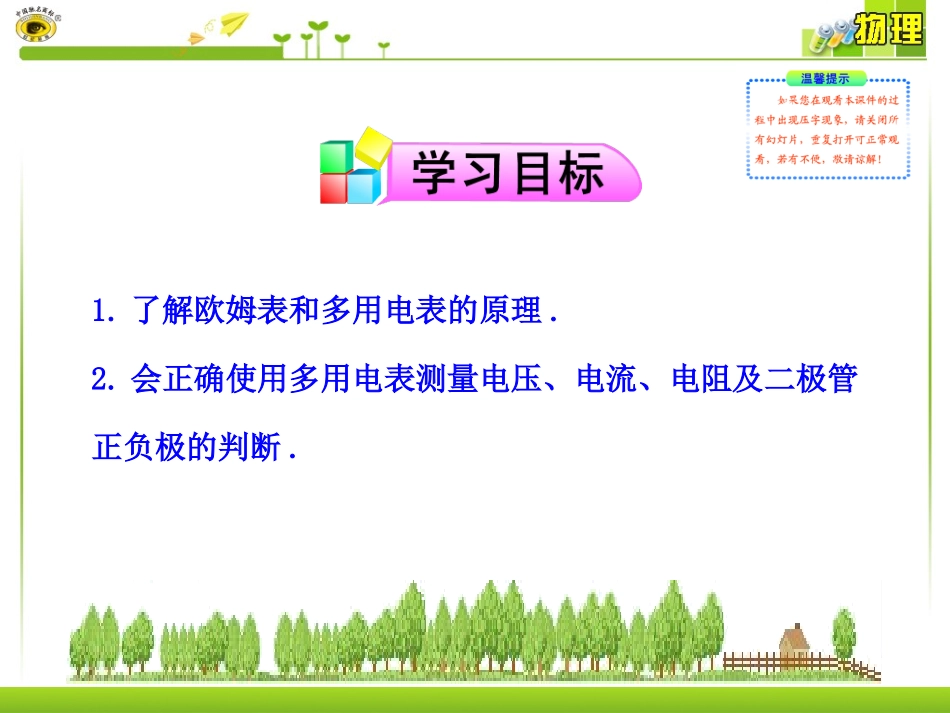

7学生实验：练习使用多用电表1.了解欧姆表和多用电表的原理.2.会正确使用多用电表测量电压、电流、电阻及二极管正负极的判断.GABR如何把电流表改装成电压表?原理如图所示GABR如何把电流表改装成大量程的电流表呢？能否把电流表改装成能直接测量电阻的仪表—欧姆表呢?RGErIgRgAB原理如图所示，两表笔A、B短接，调节可变电阻R，使电流表达到满偏Ig，RrREI=ggRGErIgRgRXBA保持R不变，在A、B间接一电阻RX，如果RX=R+Rg+r，那么电流表的指针该指到什么位置呢？EI=RX+R+Rg+r=Ig/2如果Rx为∞，则I=0现在你能不能在电流表表盘上，把上述三种情况下，各电流值所对应的Rx标上呢？50∞0mA10R中=r+R+Rg电流为Ig时，Rx=0I=0时，Rx=∞I=Ig/2时，Rx=R+Rg+r当指针指到8mA位置时对应电阻是多少呢？2mA时呢？设电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω，A、B两表笔短接时，根据闭合电路欧姆定律知Ig=E/（r+R+Rg)R+Rg+r=R中=E/Ig=1.5/0.01Ω=150Ω当I=8mA时,Rx+R+Rg+r=1.5/0.008Ω=187.5ΩRx=37.5Ω当I=2mA时，Rx+R+Rg+r=1.5/0.002Ω=750ΩRx=600Ω0∞0mA10R中=150Ω37.5Ω600Ω051015ΩΩ20304050100200500∞1K根据上面的分析，请你判断：欧姆表表盘的刻度是均匀的吗？I=ER+r+Rɡ+Rx因为I与Rx之间的关系不是线性关系，所以欧姆表表盘的刻度不均匀(一)结构:欧姆表由电流表G、电池、调零电阻R、刻度盘和红、黑表笔组成.如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．Rx一.欧姆表(二)原理:I=0闭合电路欧姆定律ggEIRrrxgxEIRrRR051015ΩΩ20304050100200500∞1K(1)零刻度在右边，左边为无限大.(2)刻度不均匀,左边密,右边稀.(三)刻度:(3)刻度顺序与电流表、电压表的刻度顺序相反.AABAABR1AABR2电流表欧姆表电压表三者能否共用一个表头呢？请同学们试着画一画123BAR1R2A现在要使B接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表.(一)结构二.多用电表EEAB1234561.2为电流表3.4为欧姆表5.6为电压表电流：1大量程电压：6大量程(二)多量程多用电表的结构简图表头表盘选择开关定位螺丝电阻挡调零旋钮插红表笔插黑表笔(3)红表笔接高电势,黑表笔接低电势.(4)读数时先看量程再看小格,要正视表针.1.测量电压怎样用多用电表测量小灯泡的电压?测量中应注意什么?步骤:(2)测量;(3)读数.注意:(2)量程应大于小灯泡两端电压的估计值.(1)将电压表并联在待测电路两端.三.练习使用多用电表(1)选挡;2.测量电流怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中.注意:(2)量程应大于通过小灯泡电流的估计值.(3)电流应从红表笔流入电表.(4)读数时先看量程再看小格,要正视表针.步骤:(2)测量;(3)读数.(1)选挡;①机械调0(左侧0):用螺丝刀进行机械调0(左侧0).②选挡:测电阻时选择合适的倍率，以使指针指在中央1/3刻度范围内,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率.③电阻调0(右侧0):用(电阻)调0旋钮进行调0，(表笔直接接触，指针指右侧0刻度).④测量:将红黑表笔接被测电阻两端进行测量.⑤读数:将指针示数乘以倍率得测量值.⑥将选择开关调至OFF挡或交流电压最高挡位置.欧姆表的使用步骤:3.测量电阻：怎样用多用电表测量定值电阻?测量中应注意什么?(1)待测电阻要跟别的元件和电源断开.(2)所选倍率应使指针指在中间位置附近.欧姆表使用注意事项：Rx(3)换挡要重新电阻调零.(4)读数=表针示数×倍数.电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.(1)二极管的单向导电性怎样用多用电表测量二极管的正反向电阻?(2)欧姆表中电流的方向4.判断二极管的正负极：二极管是一种半导体元件.导电特点:电流从正极流入时电阻较小;电流从正极流出时电阻较大.RxI(3)测量二极管的正向电阻①机械调0(左侧0):②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω”挡).③电阻调0(右侧0).④测量:将黑表笔接触二极管正极,红表笔接触二极管负极.⑤读数:将指针示数乘以倍率得测量值.(4)测量二极管的反...
