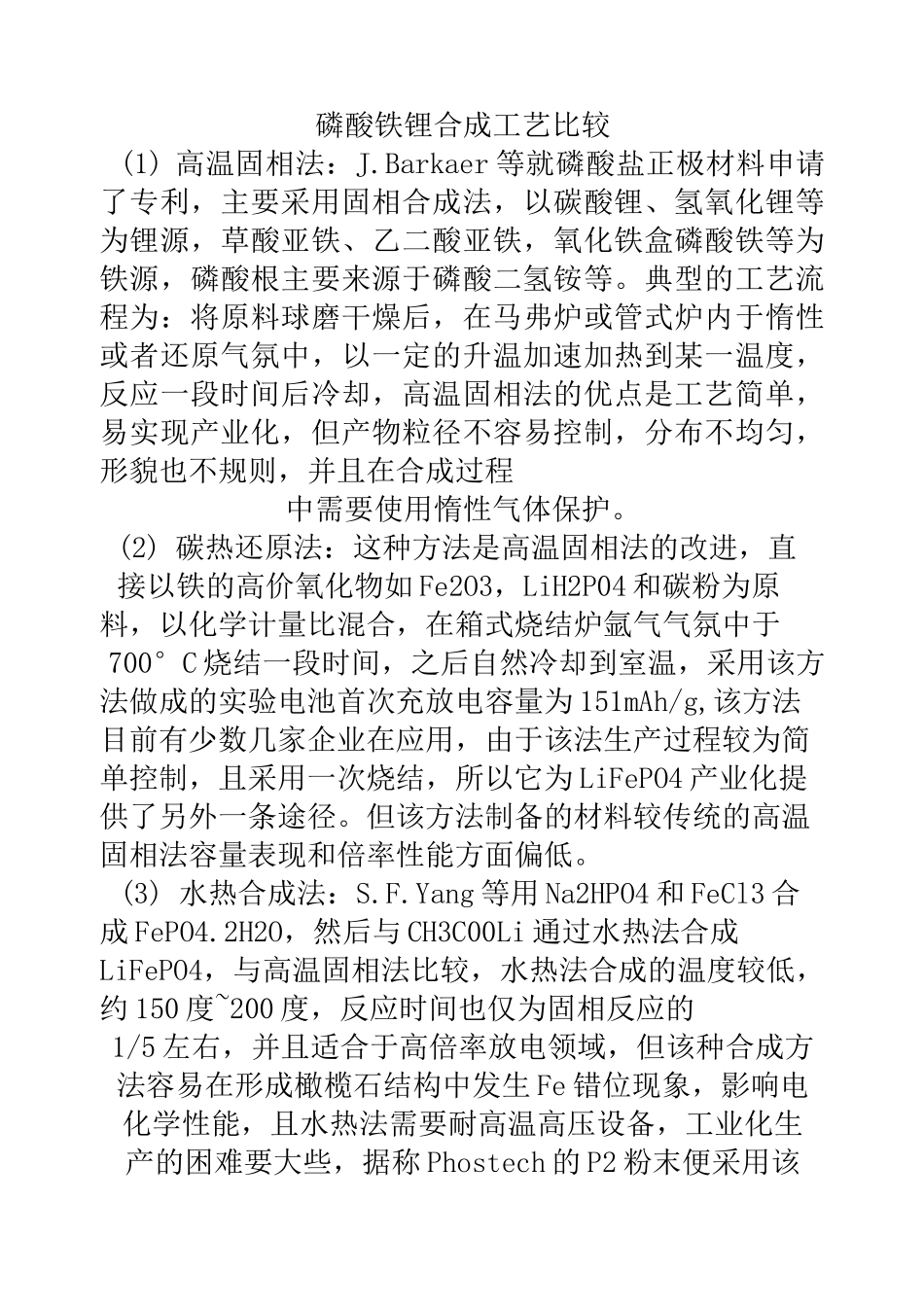

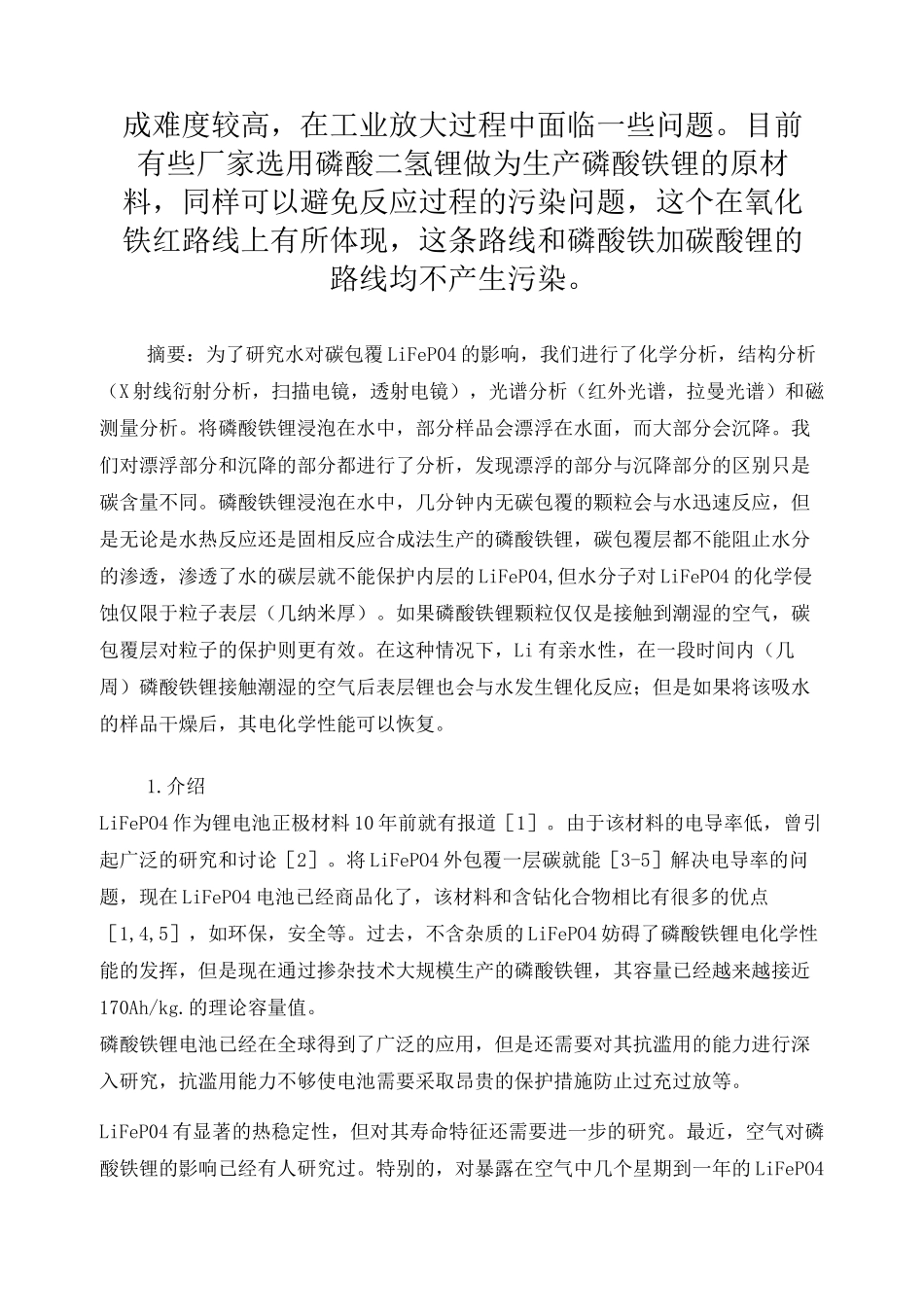

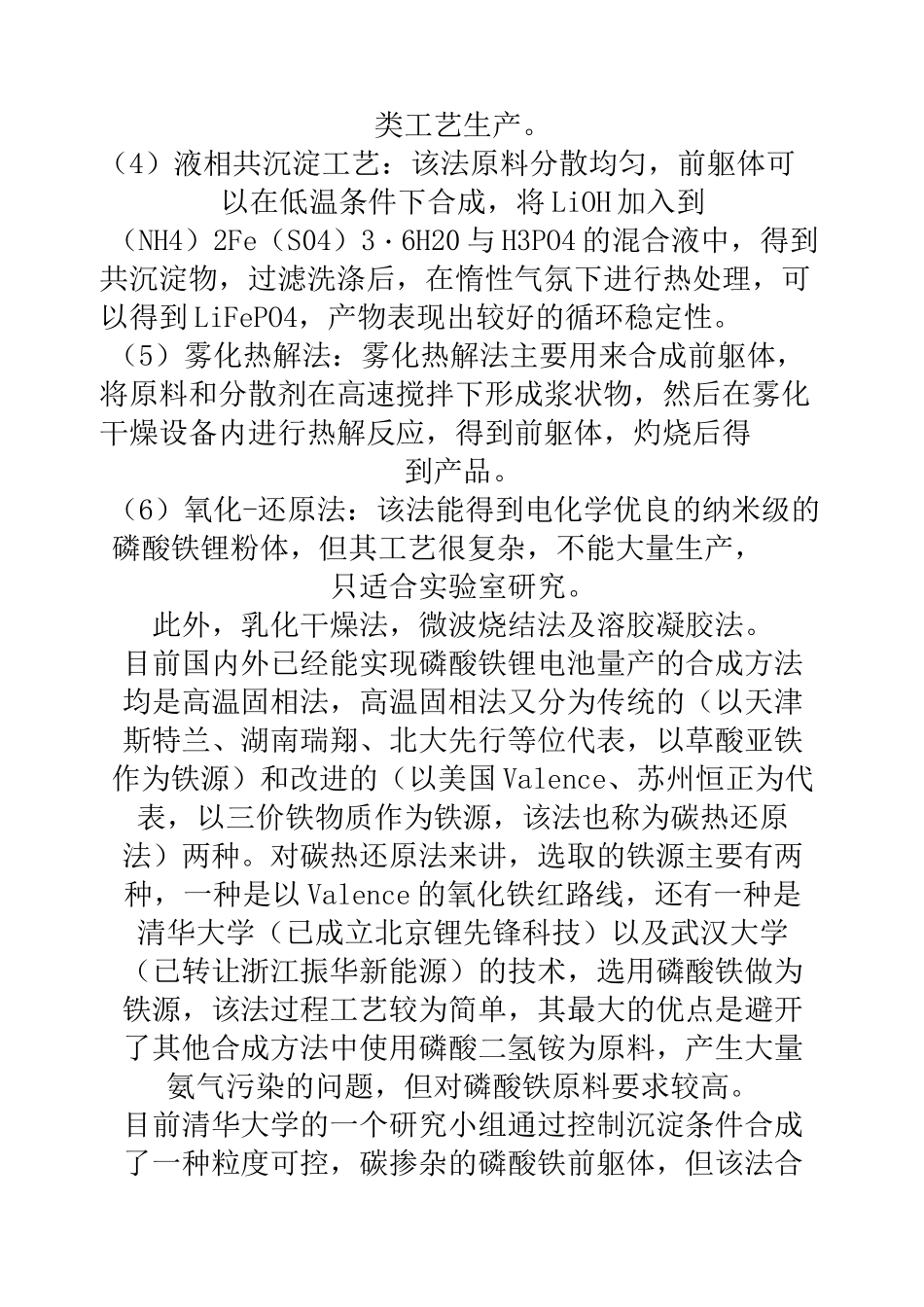

磷酸铁锂合成工艺比较(1)高温固相法：J.Barkaer等就磷酸盐正极材料申请了专利，主要采用固相合成法，以碳酸锂、氢氧化锂等为锂源，草酸亚铁、乙二酸亚铁，氧化铁盒磷酸铁等为铁源，磷酸根主要来源于磷酸二氢铵等。典型的工艺流程为：将原料球磨干燥后，在马弗炉或管式炉内于惰性或者还原气氛中，以一定的升温加速加热到某一温度，反应一段时间后冷却，高温固相法的优点是工艺简单，易实现产业化，但产物粒径不容易控制，分布不均匀，形貌也不规则，并且在合成过程中需要使用惰性气体保护。(2)碳热还原法：这种方法是高温固相法的改进，直接以铁的高价氧化物如Fe2O3，LiH2P04和碳粉为原料，以化学计量比混合，在箱式烧结炉氩气气氛中于700°C烧结一段时间，之后自然冷却到室温，采用该方法做成的实验电池首次充放电容量为151mAh/g,该方法目前有少数几家企业在应用，由于该法生产过程较为简单控制，且采用一次烧结，所以它为LiFePO4产业化提供了另外一条途径。但该方法制备的材料较传统的高温固相法容量表现和倍率性能方面偏低。(3)水热合成法：S.F.Yang等用Na2HPO4和FeCl3合成FePO4.2H2O，然后与CH3C00Li通过水热法合成LiFePO4，与高温固相法比较，水热法合成的温度较低，约150度~200度，反应时间也仅为固相反应的1/5左右，并且适合于高倍率放电领域，但该种合成方法容易在形成橄榄石结构中发生Fe错位现象，影响电化学性能，且水热法需要耐高温高压设备，工业化生产的困难要大些，据称Phostech的P2粉末便采用该类工艺生产。（4）液相共沉淀工艺：该法原料分散均匀，前躯体可以在低温条件下合成，将LiOH加入到（NH4）2Fe（S04）3・6H20与H3PO4的混合液中，得到共沉淀物，过滤洗涤后，在惰性气氛下进行热处理，可以得到LiFePO4，产物表现出较好的循环稳定性。（5）雾化热解法：雾化热解法主要用来合成前躯体，将原料和分散剂在高速搅拌下形成浆状物，然后在雾化干燥设备内进行热解反应，得到前躯体，灼烧后得到产品。（6）氧化-还原法：该法能得到电化学优良的纳米级的磷酸铁锂粉体，但其工艺很复杂，不能大量生产，只适合实验室研究。此外，乳化干燥法，微波烧结法及溶胶凝胶法。目前国内外已经能实现磷酸铁锂电池量产的合成方法均是高温固相法，高温固相法又分为传统的（以天津斯特兰、湖南瑞翔、北大先行等位代表，以草酸亚铁作为铁源）和改进的（以美国Valence、苏州恒正为代表，以三价铁物质作为铁源，该法也称为碳热还原法）两种。对碳热还原法来讲，选取的铁源主要有两种，一种是以Valence的氧化铁红路线，还有一种是清华大学（已成立北京锂先锋科技）以及武汉大学（已转让浙江振华新能源）的技术，选用磷酸铁做为铁源，该法过程工艺较为简单，其最大的优点是避开了其他合成方法中使用磷酸二氢铵为原料，产生大量氨气污染的问题，但对磷酸铁原料要求较高。目前清华大学的一个研究小组通过控制沉淀条件合成了一种粒度可控，碳掺杂的磷酸铁前躯体，但该法合成难度较高，在工业放大过程中面临一些问题。目前有些厂家选用磷酸二氢锂做为生产磷酸铁锂的原材料，同样可以避免反应过程的污染问题，这个在氧化铁红路线上有所体现，这条路线和磷酸铁加碳酸锂的路线均不产生污染。摘要：为了研究水对碳包覆LiFeP04的影响，我们进行了化学分析，结构分析（X射线衍射分析，扫描电镜，透射电镜），光谱分析（红外光谱，拉曼光谱）和磁测量分析。将磷酸铁锂浸泡在水中，部分样品会漂浮在水面，而大部分会沉降。我们对漂浮部分和沉降的部分都进行了分析，发现漂浮的部分与沉降部分的区别只是碳含量不同。磷酸铁锂浸泡在水中，几分钟内无碳包覆的颗粒会与水迅速反应，但是无论是水热反应还是固相反应合成法生产的磷酸铁锂，碳包覆层都不能阻止水分的渗透，渗透了水的碳层就不能保护内层的LiFeP04,但水分子对LiFePO4的化学侵蚀仅限于粒子表层（几纳米厚）。如果磷酸铁锂颗粒仅仅是接触到潮湿的空气，碳包覆层对粒子的保护则更有效。在这种情况下，Li有亲水性，在一段时间内（几周）磷酸铁锂接触潮湿的空气后表层锂也会与水发生锂化反应；但是如果将该吸水的样品干燥后，其电化学性能可以恢复。1....
