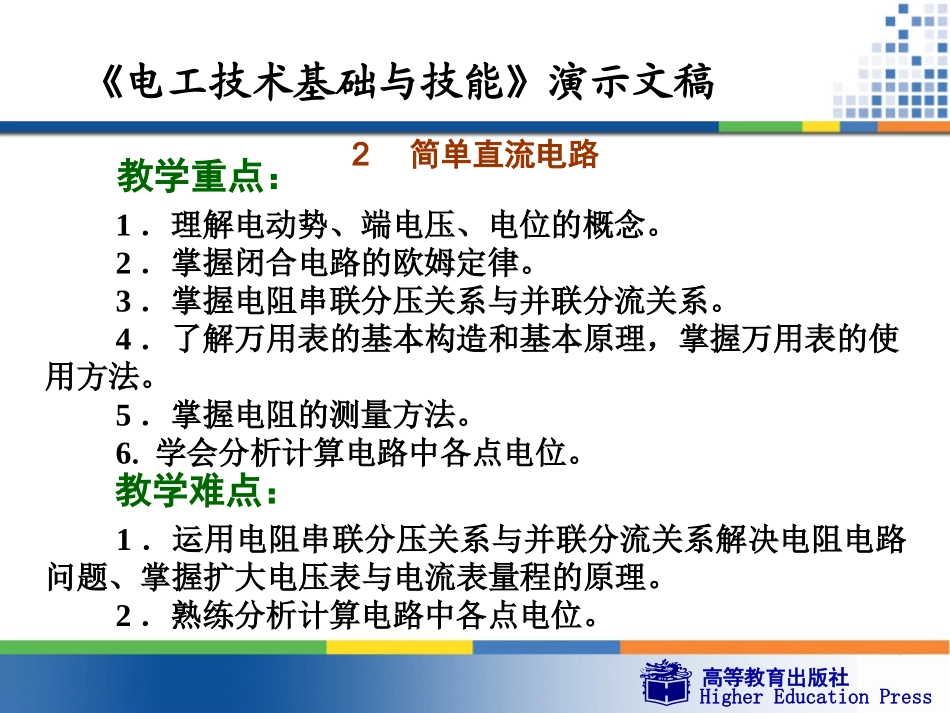

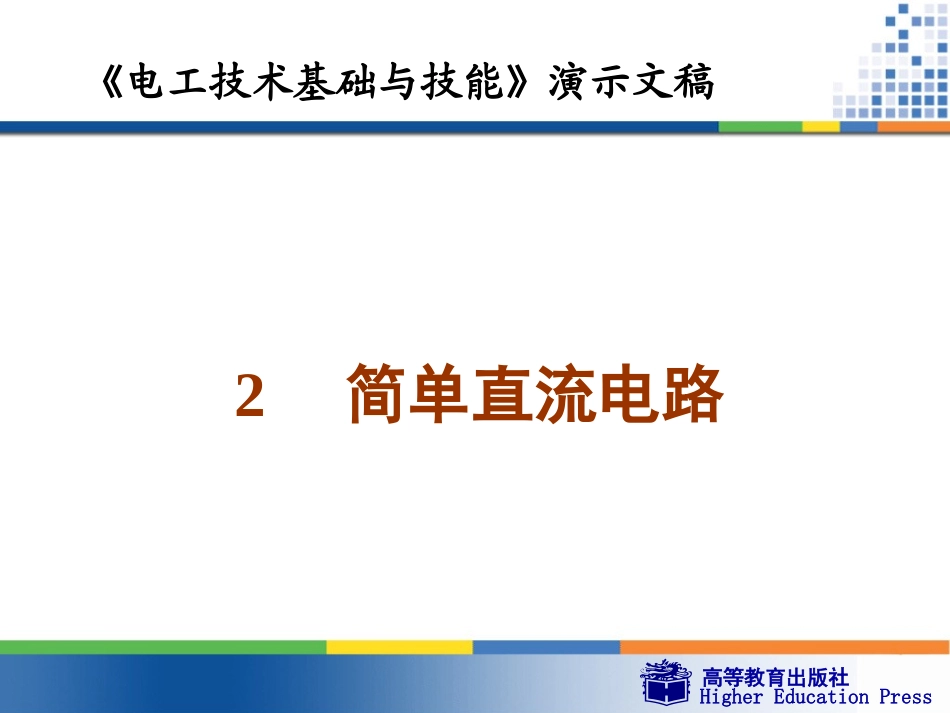

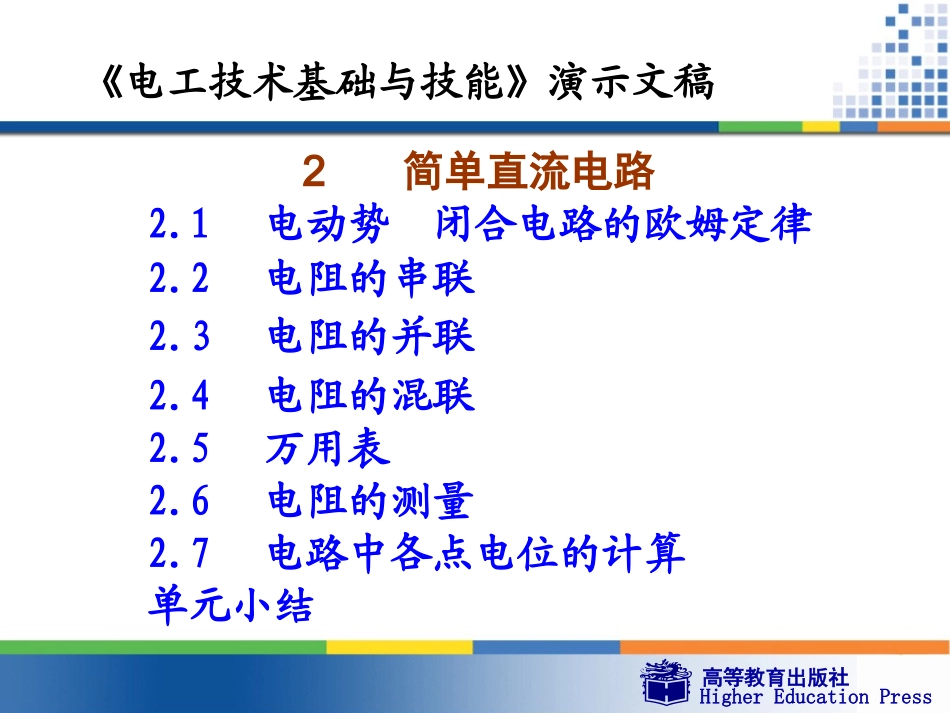

高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿2简单直流电路高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿2简单直流电路教学重点:1.理解电动势、端电压、电位的概念。2.掌握闭合电路的欧姆定律。3.掌握电阻串联分压关系与并联分流关系。4.了解万用表的基本构造和基本原理,掌握万用表的使用方法。5.掌握电阻的测量方法。6.学会分析计算电路中各点电位。教学难点:1.运用电阻串联分压关系与并联分流关系解决电阻电路问题、掌握扩大电压表与电流表量程的原理。2.熟练分析计算电路中各点电位。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿2简单直流电路2.1电动势闭合电路的欧姆定律2.2电阻的串联2.3电阻的并联2.4电阻的混联2.5万用表2.6电阻的测量2.7电路中各点电位的计算单元小结高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿第一节电动势闭合电路的欧姆定律一、电动势二、闭合电路的欧姆定律高等教育出版社HigherEducationPress一、电动势电动势通常用符号E或e(t)表示,E表示大小与方向都恒定的电动势(即直流电源的电动势),e(t)表示大小和方向随时间变化的电动势,也可简记为e。电动势的国际单位制单位为伏特,记作V。电源电动势等于电源没有接入电路时两极间的电压。衡量电源的电源力大小及其方向的物理量称为电源的电动势。高等教育出版社HigherEducationPressqWE电动势是一个标量。电动势的方向规定为从电源的负极经过电源内部指向电源的正极,即与电源两端电压的方向相反。电动势的大小等于电源力把单位正电荷从电源的负极,经过电源内部移送到电源正极所作的功。如设W为电源中非静电力(电源力)把正电荷量q从电源负极经过电源内部移送到电源正极所作的功,则电动势大小高等教育出版社HigherEducationPress二、闭合电路的欧姆定律图中R0表示电源的内部电阻,R表示电源外部连接的电阻(负载)。闭合电路欧姆定律的数学表达式为ERIR0I或0RREI图2-1简单的闭合电路R0高等教育出版社HigherEducationPress【例2-1】如图2-2所示,当单刀双掷开关S合到位置1时,外电路的电阻R1=14,测得电流表读数I1=0.2A;当开关S合到位置2时,外电路的电阻R2=9,测得电流表读数I2=0.3A。试求电源的电动势E及其内阻R0。图2-2例题2-1R0高等教育出版社HigherEducationPress外电路两端电压,显然,负载电阻R值越大,其两端电压U也越大。当R>>R0时(相当于开路),则U=E;当R<
