曲面立体的正等轴测图画法VIP免费

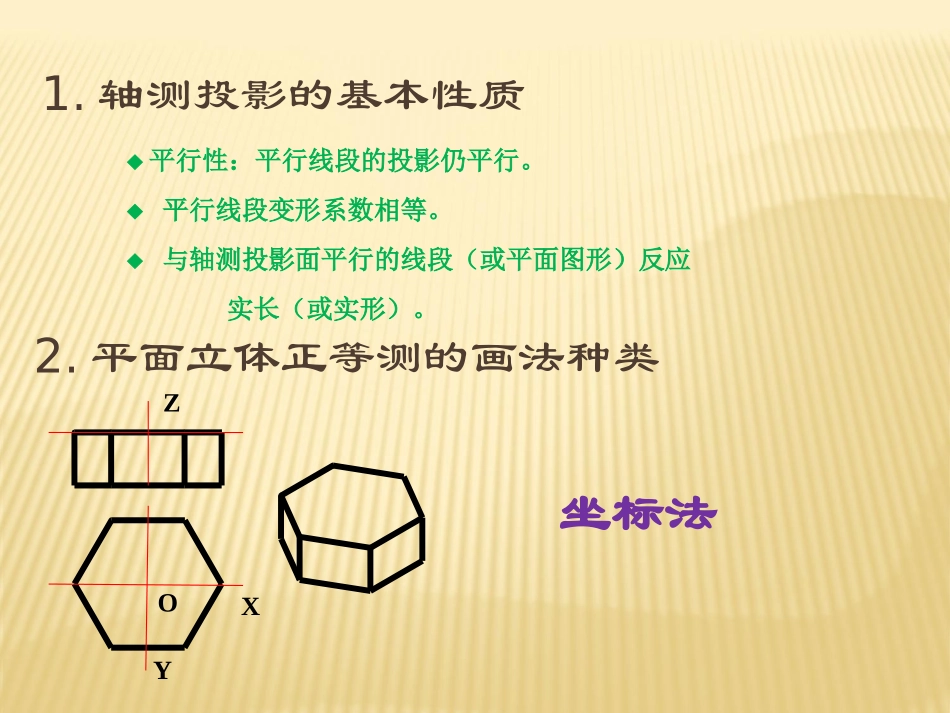

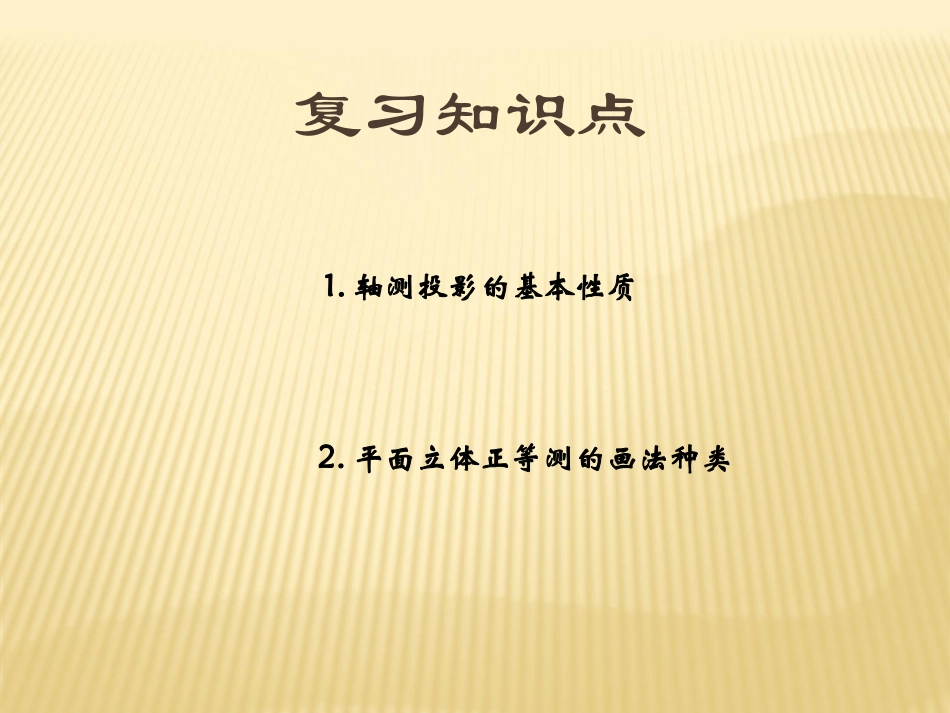

1.轴测投影的基本性质复习知识点2.平面立体正等测的画法种类1.轴测投影的基本性质2.平面立体正等测的画法种类平行性：平行线段的投影仍平行。平行线段变形系数相等。与轴测投影面平行的线段（或平面图形）反应实长（或实形）。OXYZ坐标法2.平面立体正等测的画法种类切割法叠加法5水平圆正等轴测图的画法利用四心法z1y1x1o1yo水平圆正等轴测图的画法六点共圆法z1y1x1o1yo平行于坐标面的圆的正等测图水平圆长轴垂直Z1短轴平行Z1Z1Y1正平圆长轴垂直Y1短轴平行Y1侧平圆长轴垂直X1短轴平行X18圆柱正等轴测图的画法移心法9圆柱轴线平行于Y轴的画法短轴方向：圆柱轴线方向10圆柱轴线平行于x轴的画法圆锥台正等轴测图的画法拓展练习12圆角正等轴测图的画法1.椭圆的四心圆作图步骤2.移心法的应用小结z1y1x1o1yo综合练习
