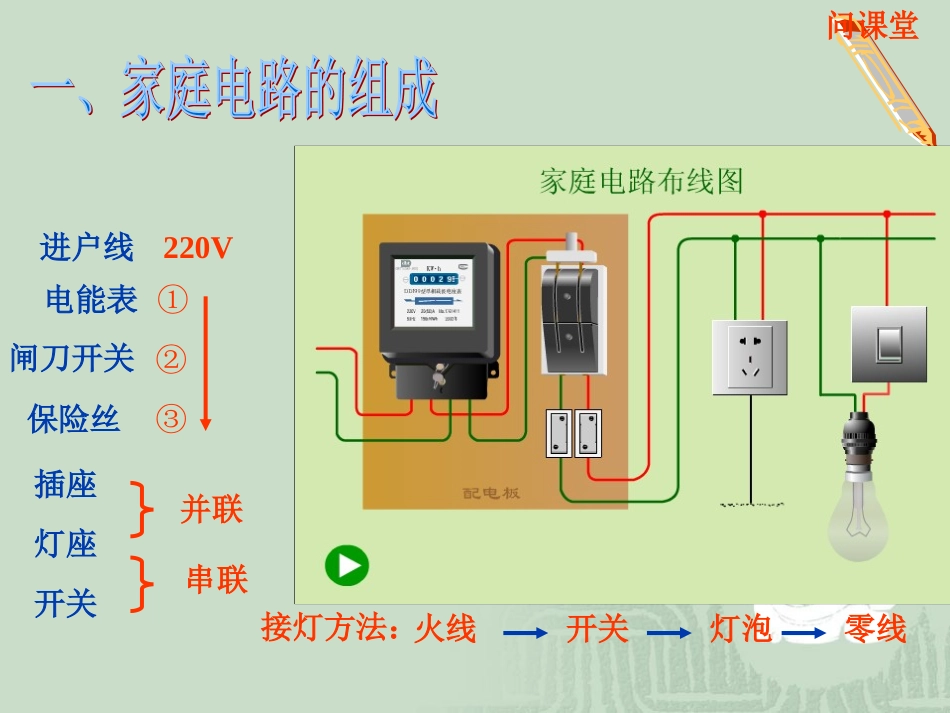

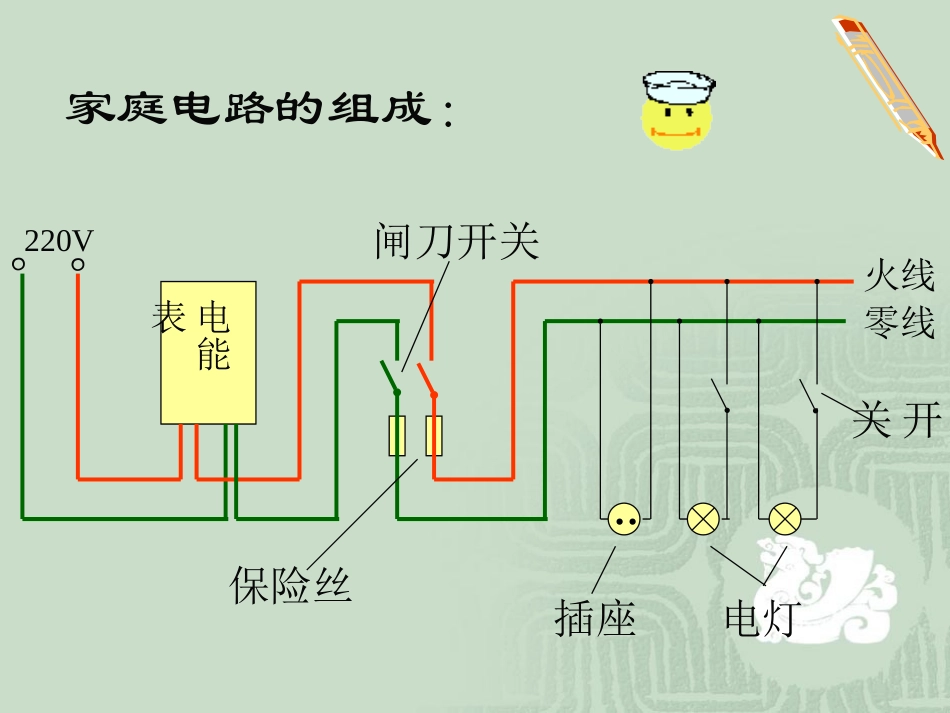

进户线电能表插座灯座开关闸刀开关保险丝220V①③②并联串联接灯方法：火线开关灯泡零线问课堂家庭电路的组成：。..。220V火线零线电能表保险丝闸刀开关插座电灯开关进户线（零线，火线）、电能表、总开关、保险丝、插座、开关、用电器。1火线和零线及它们之间的电压是220V2火线与地面之间的电压也是220V进户线电能表测量消耗电能多少的仪表，串联在干路中保险丝保护电路,保险丝也是串联的插座插座与电灯及各用电器之间是并联开关开关与电灯串联3用测电笔判别零线和火线家庭电路基本组成测电笔氖管发光的是火线。保险丝和总开关1.保险丝：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②作用：电路中电流超过规定值，能自动熔断，切断电路③连接：与所保护的电路串联，且一般只接在火线上④选择：保险丝的额定电流等于或稍大于电路的最大工作电流⑤规格：保险丝越粗，额定电流越大，熔断电流越大。⑥注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。空气开关当电路被保险装置切断时，不要急于更换保险丝或使空气开关复位，要先找到发生故障的原因，排除之后再恢复供电空气开关（新型保险）漏电保护器闸刀开关的作用：接通和切断电源，便于更换电器或维修设备闸刀开关的结构：闸刀开关的安装原则：电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。静触头动触头保险丝保险丝（装在保险盒里）工作原理:当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。3.电灯及其开关的接法控制电灯的开关应与电灯串联，并接在火线上。接火线两孔插座三孔插座接法：左零右火三孔插座与插头问课堂用电器外壳接地问课堂用电器外壳没有接地问课堂二、家庭电路中电流过大的原因1.短路问课堂下图是否安全容易引起什么后果?能够预防吗?怎样预防说出你的办法用电器的总功率过大，容易发生火灾。2.用电器总功率过大问课堂1、按要求把电灯、开关、三孔插座接入电路中（开关控制灯泡、三孔插座单独接入电路中）课堂练习2、在家庭电路中，空气开关的主要作用是（）A．保证电路的电压不变B．保证电路的电流不变C．保证用电器的功率不变D．在电路中的电流过大时自动切断电路D3、家庭电路中的用电器正常工作，把台灯插头插入插座时，电灯突然全部熄灭，说明电路中（）A、电路原来是断路B、插头处短路C、台灯灯丝断了D、台灯接线处断路4、下面时人们在日常生活中的一些做法，其中不符合安全用电原则的是：（）A、将开关安装在灯泡和火线之间B、发生触电事故后，应先切断电源再救治C、保险丝熔断后，用较粗的铜丝来替代D、将家用电器的金属外壳与大地连接起来BC5、小明同学家里的几盏灯都不亮了，检查保险丝没有熔断，用测电笔测室内各处电路时，氖管均发光。小明对故障做了4种判断，其中正确的是（）A.灯泡全部烧坏B．室内线路某处短路。C．进户线零线开路D．进户线火线开路C
