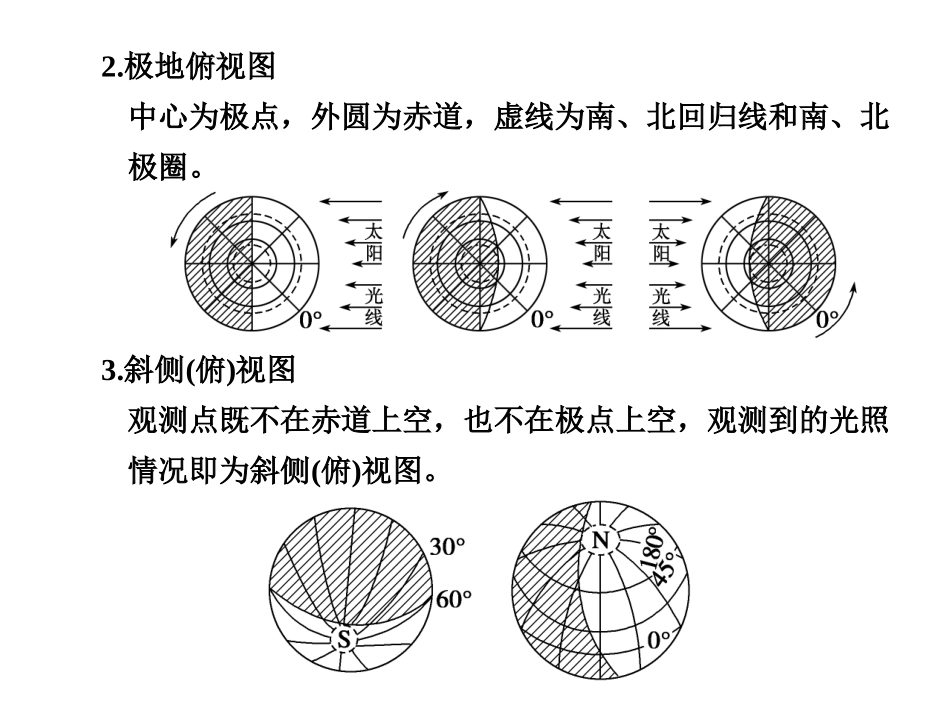

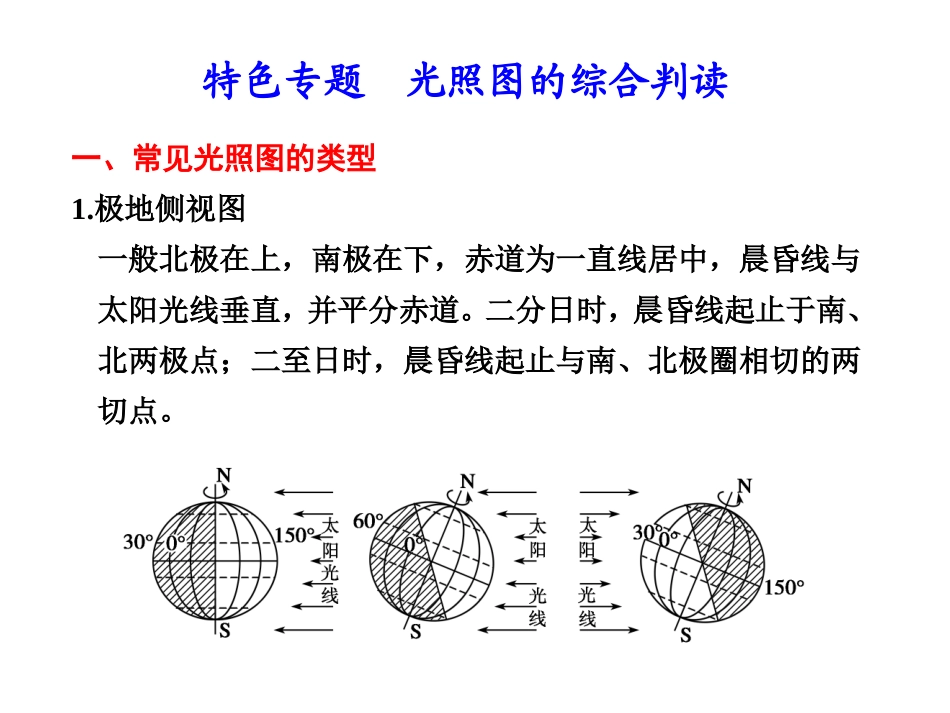

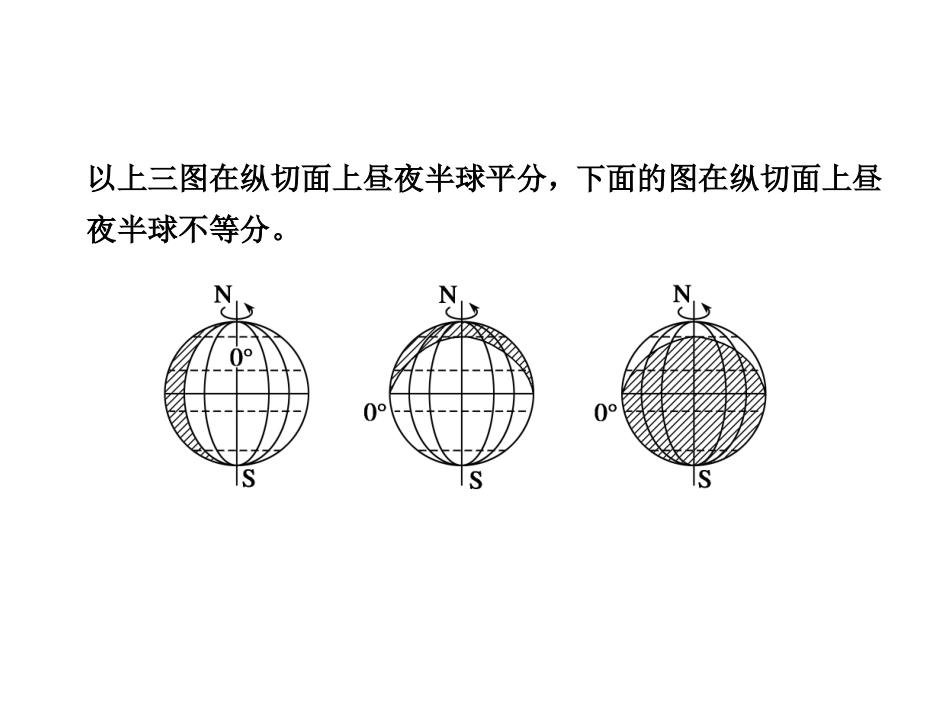

特色专题光照图的综合判读一、常见光照图的类型1.极地侧视图一般北极在上，南极在下，赤道为一直线居中，晨昏线与太阳光线垂直，并平分赤道。二分日时，晨昏线起止于南、北两极点；二至日时，晨昏线起止与南、北极圈相切的两切点。以上三图在纵切面上昼夜半球平分，下面的图在纵切面上昼夜半球不等分。2.极地俯视图中心为极点，外圆为赤道，虚线为南、北回归线和南、北极圈。3.斜侧(俯)视图观测点既不在赤道上空，也不在极点上空，观测到的光照情况即为斜侧(俯)视图。4.矩形投影图矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。判读此类图的关键是晨昏线、极昼极夜和赤道上的日出(6时)日落(18时)时间等。5.局部图解题时把图像补充完整，可降低解题难度。6.地球公转轨道图在地球公转轨道图中，完整展现二分二至日的光照图，一般结合地轴方向、近日点、远日点进行判读。7.公转轨道局部图结合公转方向和昼夜分布判读。图中阴影为夜半球，太阳直射在赤道上，之后太阳直射点向南移动，可确定为9月23日前后的光照图。例1下图中阴影区域为夜半球，A、C两点的地方时相同且所在弧线两侧的日期不同；B、C两点永远昼夜等长，且两点的经度差为90°；D为BC的中点。据此回答(1)～(2)题。(1)此时北京时间为()A.8：00B.9：00C.20：00D.0：00(2)图中D点的正午太阳高度为()A.66°34′B.90°C.0°D.23°26′解析第(1)题，结合材料并读图可知，B、C两点永远昼夜等长，所以B、C、D三点位于赤道上；A点位于北极圈上，且A、C两点地方时相同，即位于同一条经线上，由该经线两侧日期不同可知，该经线为日界线；由于该经线处于昼半球，故只能是180°经线且为昼半球的中央经线，时刻为12：00，由此可求出120°E的时刻为8：00。第(2)题，结合上题可知，此时太阳直射23°26′S，D点位于赤道上，利用正午太阳高度计算公式即可得出D点正午太阳高度为66°34′。答案(1)A(2)A反思·归纳解答该题组必须把握三个关键：第一，要结合图文信息找出“三类点”和“三条线”；第二，能利用有关信息和地方时计算公式求得北京时间；第三，会运用正午太阳高度计算公式进行计算。二、光照图的解题应用虽然光照图的图形变化多，但只要抓住光照图中“特殊点、线、面、角和方向”这些关键，就能寻找到解题的突破口。解题关键主要特征与相关现象点太阳直射点位于南北回归线上或南北回归线之间，所在经线地方时为12时直射点的纬度和晨昏线与纬线圈相切点的纬度互余所在经线各地太阳高度达一天中最大（正午太阳高度）。全球太阳高度的分布：从太阳直射点向四周依次递减；全球正午太阳高度的分布：从太阳直射点向南北两侧递减交点：晨昏线与赤道的交点晨线与赤道的交点所在经线的地方时为6时，昏线与赤道的交点所在经线的地方时为18时切点：晨昏线和纬线圈的切点所在纬线纬度是出现极昼或极夜现象的最低纬度；所在经线一条是太阳直射经线（昼半球中间经线），另一条是0时所在经线（夜半球中间经线）极点无东西方向，只有南北方向；无地方时，无明显太阳高度的日变化；大致每年3月21日至9月23日，北极点为极昼，南极点为极夜。只在每年春分日和秋分日，晨昏线经过极点，与某一经线圈重合线晨昏线沿地球自转方向由夜到昼的界线为晨线，昏线则相反晨昏圈是地球表面的大圆，晨昏面与太阳光线始终垂直，始终平分赤道晨昏线与经线的夹角度数就是此时太阳直射点的纬度数；冬至日和夏至日，夹角达最大，为23.5°和晨线相交的经线的地方时就是交点所在地的日出时刻，和昏线相交的经线的地方时就是交点所在地的日落时刻太阳高度为0°日期分界线界线：0点或24点所在经线和180°经线（理论上）；沿地球自转方向，0点所在经线向东至180°经线为今天；0点所在经线向西至180°经线为昨天东西半球的分界线20°W以东为东半球，其西侧为西半球；160°E以东为西半球，其西侧为东半球面昼、夜的范围，南、北极圈内极昼和极夜的范围若越向北，昼越长，北半球处于夏半年，反之，为冬半年；北极圈出现极昼，日期为6月22日前后；出现极夜，日期为12月22日前后。只在每年3月21日或9月23日...
