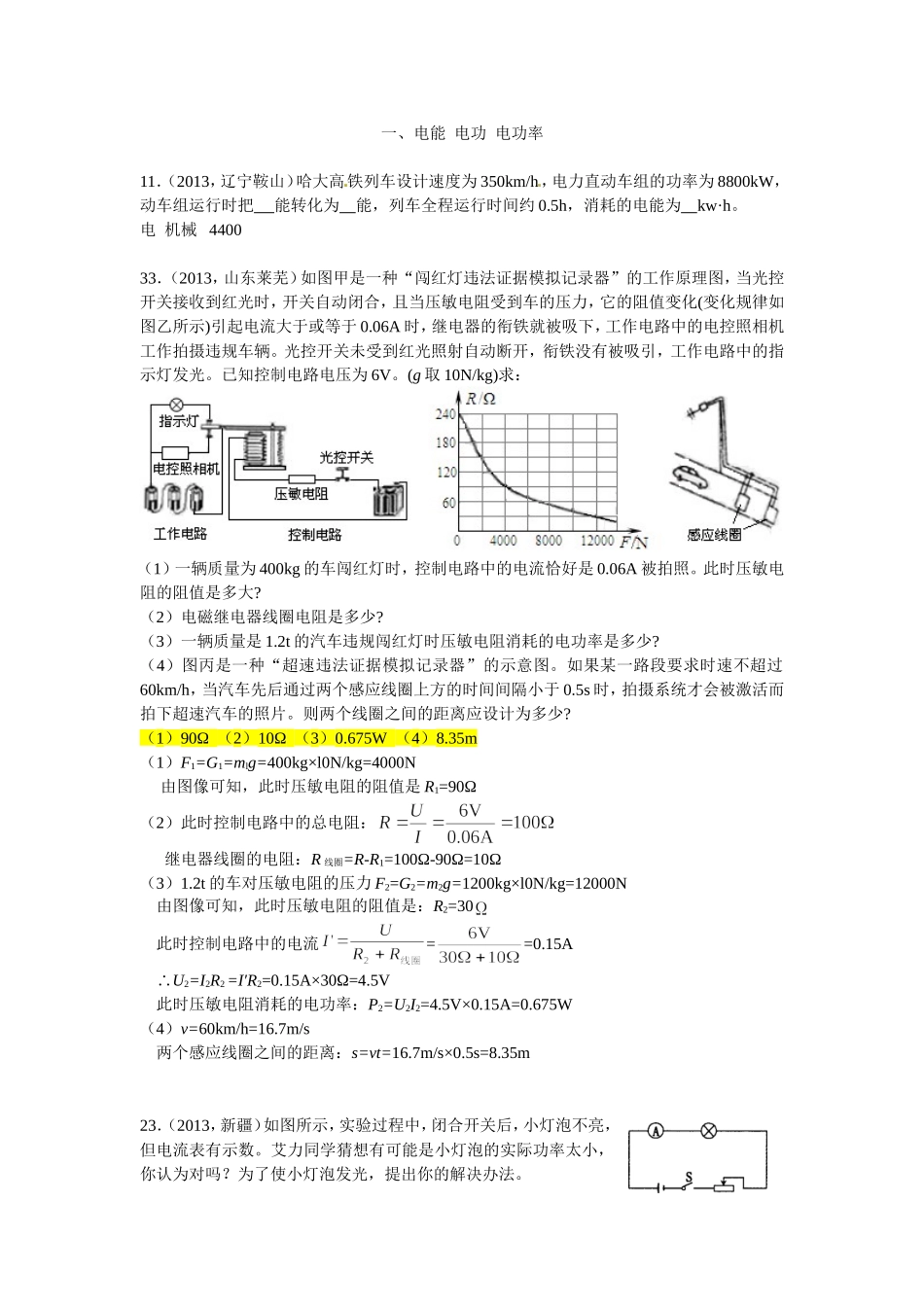

一、电能电功电功率11．（2013，辽宁鞍山）哈大高铁列车设计速度为350km/h，电力直动车组的功率为8800kW，动车组运行时把能转化为能，列车全程运行时间约0.5h，消耗的电能为kw·h。电机械440033．（2013，山东莱芜）如图甲是一种“闯红灯违法证据模拟记录器”的工作原理图，当光控开关接收到红光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化(变化规律如图乙所示)引起电流大于或等于0.06A时，继电器的衔铁就被吸下，工作电路中的电控照相机工作拍摄违规车辆。光控开关未受到红光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V。(g取10N/kg)求：（1）一辆质量为400kg的车闯红灯时，控制电路中的电流恰好是0.06A被拍照。此时压敏电阻的阻值是多大?（2）电磁继电器线圈电阻是多少?（3）一辆质量是1.2t的汽车违规闯红灯时压敏电阻消耗的电功率是多少?（4）图丙是一种“超速违法证据模拟记录器”的示意图。如果某一路段要求时速不超过60km/h，当汽车先后通过两个感应线圈上方的时间间隔小于0.5s时，拍摄系统才会被激活而拍下超速汽车的照片。则两个线圈之间的距离应设计为多少?（1）90Ω（2）10Ω（3）0.675W（4）8.35m（1）F1=G1=mlg=400kg×l0N/kg=4000N由图像可知，此时压敏电阻的阻值是R1=90Ω（2）此时控制电路中的总电阻：继电器线圈的电阻：R线圈=R-R1=100Ω-90Ω=10Ω（3）1.2t的车对压敏电阻的压力F2=G2=m2g=1200kg×l0N/kg=12000N由图像可知，此时压敏电阻的阻值是：R2=30此时控制电路中的电流==0.15A∴U2=I2R2=I′R2=0.15A×30Ω=4.5V此时压敏电阻消耗的电功率：P2=U2I2=4.5V×0.15A=0.675W（4）v=60km/h=16.7m/s两个感应线圈之间的距离：s=vt=16.7m/s×0.5s=8.35m23．（2013，新疆）如图所示，实验过程中，闭合开关后，小灯泡不亮，但电流表有示数。艾力同学猜想有可能是小灯泡的实际功率太小，你认为对吗？为了使小灯泡发光，提出你的解决办法。参考答案一：对，假如移动滑动变阻器滑片，使其电阻变小，则小灯泡会发光参考答案二：不对，有可能是小灯泡的灯座短路，造成小灯泡不亮，但电流表有示数27．（2013，江苏宿迁）周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际功率，已知电热水壶的铭牌为“220V1000W”．（1）根据表盘示意图，可知小华家累计用电为kW•h；（2）在测量电热水壶的实际功率时，小华首先进行的操作是，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是W，这表明电热水壶的实际工作电压（选填“大于”“小于”或“等于”）额定电压．（1）958.0（2）关闭其他用电器1000等于（1）由图知，电能表的读数为958.0kW•h；（2）在测量电热水壶的实际功率时，要关闭其他的用电器，使电水壶单独工作；根据参数1600imp/（kW•h）知，每消耗1kW•h的电能，电能表的指示灯闪烁1600次；所以闪烁80次消耗的电能为：W=kW•h=kW•h，则P===1kW=1000W；电水壶的实际功率等于额定功率，所以实际电压等于额定电压16．（2013，江西）如图8所示，电路中电源电压可调，小灯泡L1标有“6V6W”的字样，小灯泡L2、L3标有“6V12W”的字样(假设小灯泡电阻不变)。（1）闭合S2，断开S1、S3，，调节电源电压使电压表V2的示数为6V，求L2的实际功率。（2）闭合S1、S3断开S2，调节电源电压使电压表V1的示数为3V,求L1的电阻．（3）闭合S1、S2、S3，画出此时的等效电路图，调节电源电压为18V，求此时L3的实际功率。（1）闭合S2，断开S1、S3时，L2、L3两灯串联，U2实=U2额=6V，P2实=P2额=12W（2）闭合S1、S3，断开S2时，L1、L3两灯并联，据题意，小灯泡电阻不变R1=U21额/P1额＝=(6V)2/6W=6Ω（3）S1、S2、S3均闭合时，L1、L3两灯并联，L2短路，等效电路如图1所示。因为L3两端的电压远高于其额定电压，L3烧坏，所以实际功率为0W。19．（2013，山东烟台）甲灯标有“36V7.2W”，乙灯标有“12V1.2W”．将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是______（选填“甲灯”或“乙灯”），另一盏灯的实际功率是_______。乙灯1.8W41．（2013，江苏泰州）在“怎样使两个灯泡都亮起来”的活动中，小明采...
