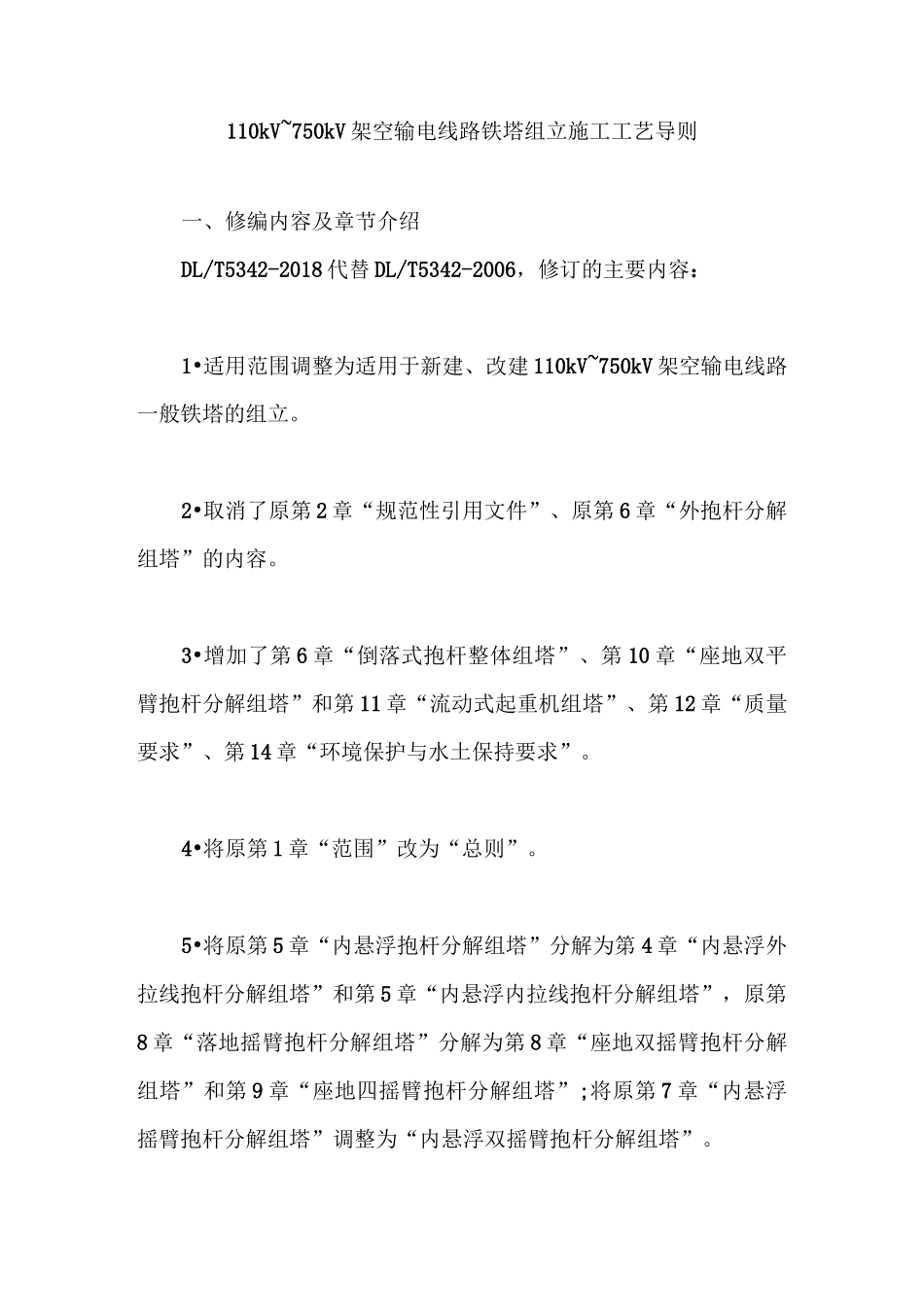

110kV~750kV架空输电线路铁塔组立施工工艺导则【最新版】_第1页
1/12
110kV~750kV架空输电线路铁塔组立施工工艺导则【最新版】_第2页
2/12
110kV~750kV架空输电线路铁塔组立施工工艺导则【最新版】_第3页
3/12
110kV~750kV架空输电线路铁塔组立施工工艺导则一、修编内容及章节介绍DL/T5342-2018代替DL/T5342-2006,修订的主要内容:1•适用范围调整为适用于新建、改建110kV~750kV架空输电线路一般铁塔的组立。2•取消了原第2章“规范性引用文件”、原第6章“外抱杆分解组塔”的内容。3•增加了第6章“倒落式抱杆整体组塔”、第10章“座地双平臂抱杆分解组塔”和第11章“流动式起重机组塔”、第12章“质量要求”、第14章“环境保护与水土保持要求”。4•将原第1章“范围”改为“总则”。5•将原第5章“内悬浮抱杆分解组塔”分解为第4章“内悬浮外拉线抱杆分解组塔”和第5章“内悬浮内拉线抱杆分解组塔”,原第8章“落地摇臂抱杆分解组塔”分解为第8章“座地双摇臂抱杆分解组塔”和第9章“座地四摇臂抱杆分解组塔”;将原第7章“内悬浮摇臂抱杆分解组塔”调整为“内悬浮双摇臂抱杆分解组塔”。6•将受力计算单独列为附录A-F。二、悬浮抱杆组塔工艺及控制要点(一)现场布置1.拉线布置方向宜与基础中心线成45°夹角,外拉线地锚离基础中心的距离不应小于塔高的1.2倍。2•牵引系统应放置在主要吊装面的侧面,当塔全高大于40m时,牵引装置及地锚与铁塔基础中心的距离不应小于40m,当塔全高小于或等于40m时,牵引装置及地锚与铁塔基础中心的距离不应小于铁塔全高的1.2倍。(二)抱杆控制1•吊装倾角宜为0°~10°,且不应超过抱杆设计工况的最大倾角。2.承托绳应固定在铁塔主材节点的上方,承托绳应等长,两对侧承托绳间夹角不应大于90°。3.外拉线与水平面夹角不宜大于45°;内拉线平面与抱杆的夹角不应小于15°。4.抱杆组立可采用倒落式人字抱杆、流动式起重机将抱杆整体组立,也可以利用已组铁塔倒装提升方式在下部接装,禁止采用正装方式。5.塔材全部装齐且紧固螺栓后方可提升抱杆,宜设置两道腰环提升抱杆,且间距不得小于5m;吊装前腰环应呈松弛状态。(三)吊装1•吊点绳应采用2根等长的钢丝绳或吊带“V”形布置,两吊点绳之间的夹角不得大于120°。2.塔脚板安装中,及时将地脚螺栓的螺母和垫板安装齐全,两螺母及垫板应与塔脚板靠紧;杆塔组立后拧紧螺母并采取相应的防卸措施(8.8级高强度地脚螺栓不应采用螺纹打毛的防卸措施)。3.曲臂吊装,根据抱杆的承载能力、曲臂结构分段及场地等条件来确定采取整体或分段吊装的方式进行铁塔曲臂的吊装;单侧曲臂吊装完毕后,应随即在横线路方向设置临时落地拉线;两侧曲臂安装好且紧固螺栓后,应在曲臂上口顺线路前后两侧加装绳索与调节装置并f利用人字抱杆辅助吊装横担fff收紧。fff曲臂及横担吊装fff(四)横担吊装1.酒杯型铁塔整个横担重量较大时,中横担宜采用前后两片分片吊装,边横担和地线支架宜采用组合件整体吊装。2.猫头型、紧凑型铁塔中横担可采用分片或整体吊装方式,宜采用分片吊装方式。3.鼓型塔及干字型塔横担吊装应先吊装上导线横担或地线横担,通过上层横担辅助吊装下层横担。(五)抱杆拆除应在铁塔顶面的两对角主材上挂“V”形吊点绳,利用起吊滑车组将抱杆下降至地面,逐段拆除。(六)施工计算1.施工计算应包括主要工器具的受力计算。主要工器具应包括抱杆、抱杆拉线、起吊滑车组、吊点绳、牵引绳、承托绳和控制绳等。2.工器具受力计算应先将全塔各次的吊重及相应的抱杆倾角、控制绳及拉线对地夹角进行组合,受力分析应考虑吊装塔腿时各工器具的受力,并应取其最大值作为选择相应工器具的依据。三、座地双平臂抱杆组塔工艺及控制要点用于各种地形条件的500kV及以上输电线路自立式铁塔组立。目前已研制和使用的型号有T2T60、T2T65、T2T70、T2T80、T2T100、T2T120、T2T160、T2T300、T2T480。平臂抱杆主要部件(一)抱杆选择应考虑的因素1.吊装能力因素分析铁塔的单件重量、长度、铁塔根开、高度、横担分段重量等,合理选择抱杆参数,保证抱杆作业高度(总高度和独立作业高度)和作业半径满足构件起吊和就位要求;是否需要采取辅助措施(如人字抱杆等)。2.铁塔结构尺寸因素塔身顶部最小尺寸大于抱杆截面最大尺寸(降抱杆必需条件)。单回路铁塔“窗口高度”小于抱杆自由段最大高度(满足抱杆腰环设置要求,保证抱杆稳定性),不满足需采取...
