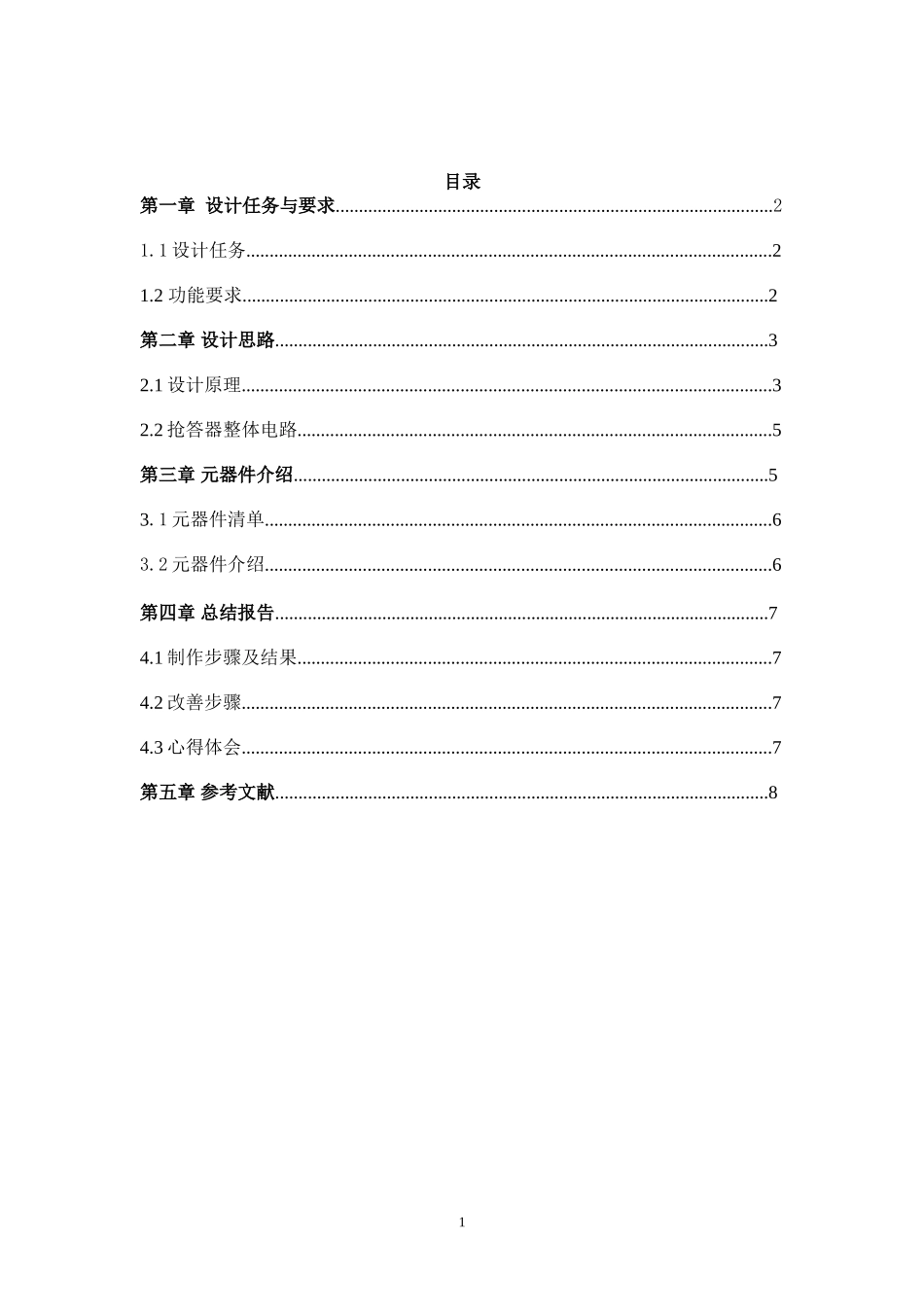

1目录第一章设计任务与要求..............................................................................................21.1设计任务.................................................................................................................21.2功能要求.................................................................................................................2第二章设计思路..........................................................................................................32.1设计原理..................................................................................................................32.2抢答器整体电路......................................................................................................5第三章元器件介绍......................................................................................................53.1元器件清单.............................................................................................................63.2元器件介绍.............................................................................................................6第四章总结报告..........................................................................................................74.1制作步骤及结果......................................................................................................74.2改善步骤..................................................................................................................74.3心得体会..................................................................................................................7第五章参考文献..........................................................................................................82第一章设计任务与要求1.1设计任务设计一台可供4名选手参加比赛的智力竞赛抢答器。用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器连续响1秒。选手抢答时，数码显示选手组号，同时蜂鸣器响1秒，倒计时停止。1.2功能要求(1)4名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。(2)给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。(3)抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。(4)抢答器具有定时（9秒）抢答的功能。当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续1秒。参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续1秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。(5)如果抢答定时已到，却没有选手抢答时，本次抢答无效。系统扬声器报警（音响持续1秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。3第二章设计思路2.1设计原理一、译码器CD4511其功能介绍如下：BI：4脚是消隐输入控制端，当BI=0时，不管其它输入端状态如何，七段数码管均处于熄灭状态，不显示数字。LT：3脚是测试输入端，当BI=1，LT=0时，译码输出全为1，不管输入状态如何，七段均发亮，显示“8”。它主要用来检测数码管是否损坏。LE：5脚是锁定控制端，当LE=0时，允许译码输出。LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。DA、DB、DC、DD、为8421BCD码输入端。a、b、c、d、e、f、g：为译码输出端，输出为高电平1有效。表1CD4511的逻辑功能表输入输出LEBI非LT非DCBAgfedcba...
