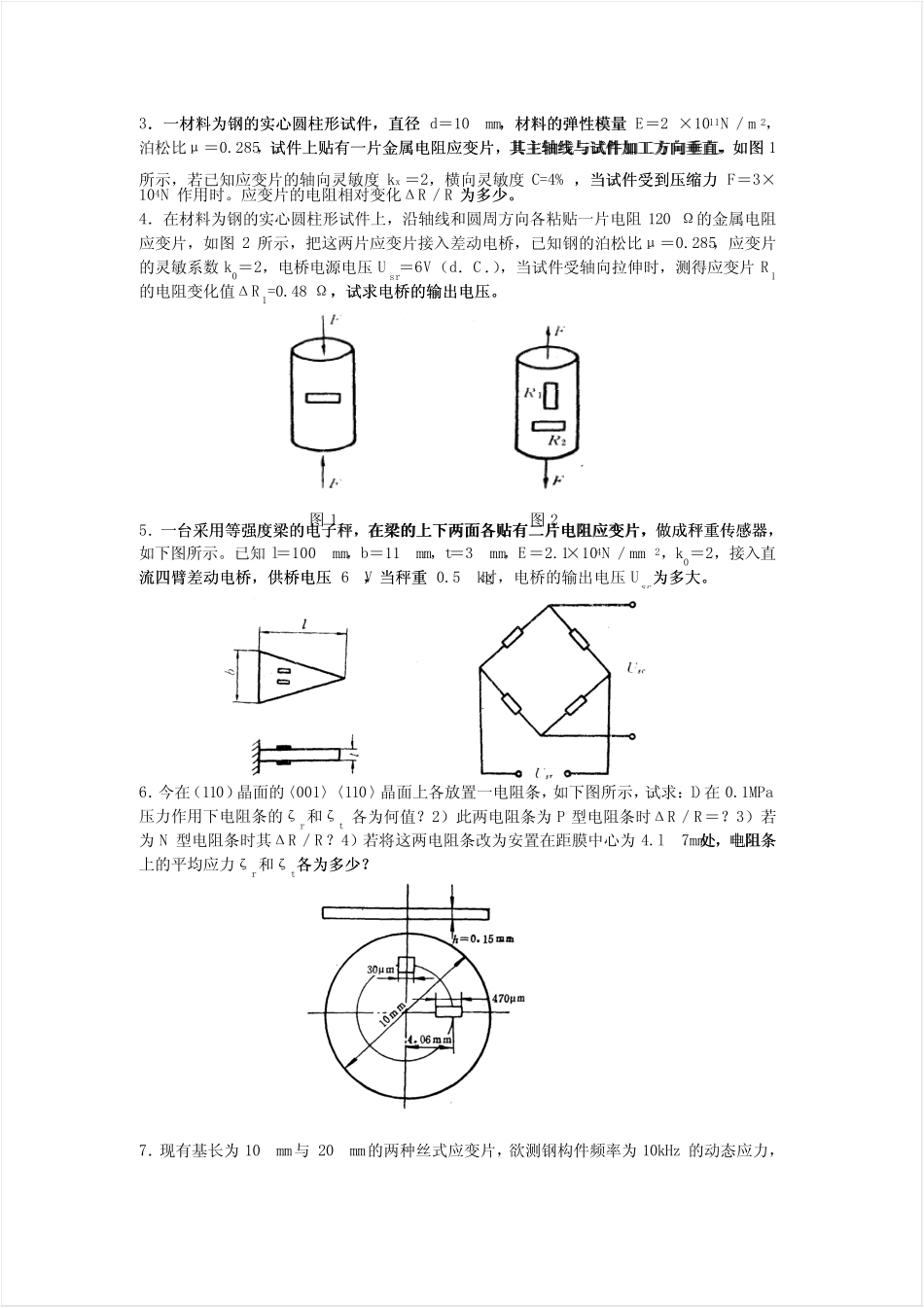

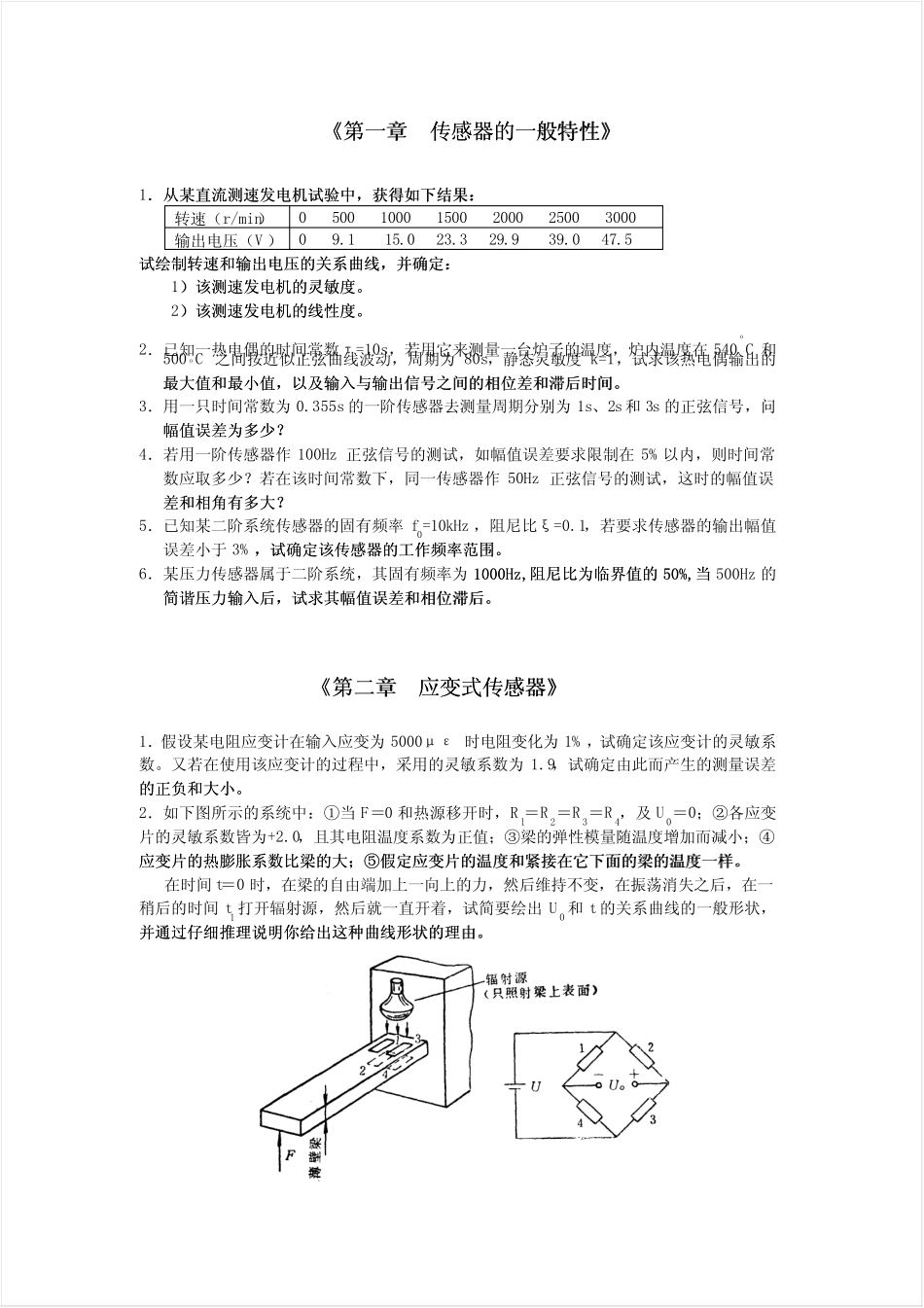

《第一章《第一章传感器的一般特性》传感器的一般特性》1．从某直流测速发电机试验中，获得如下结果：．从某直流测速发电机试验中，获得如下结果：转速（r/min）050010001500200025003000输出电压（V）09.115.023.329.939.047.5试绘制转速和输出电压的关系曲线，并确定：试绘制转速和输出电压的关系曲线，并确定：1）该测速发电机的灵敏度。）该测速发电机的灵敏度。2）该测速发电机的线性度。）该测速发电机的线性度。2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。3．用一只时间常数为0.355s的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。，试确定该传感器的工作频率范围。6．某压力传感器属于二阶系统，其固有频率为1000Hz,1000Hz,阻尼比为临界值的阻尼比为临界值的50%,50%,当当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。简谐压力输入后，试求其幅值误差和相位滞后。《第二章《第二章应变式传感器》应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。又若在使用该应变计的过程中，采用的灵敏系数为1.9，试确定由此而产生的测量误差的正负和大小。的正负和大小。2．如下图所示的系统中：①当F＝0和热源移开时，Rl＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。并通过仔细推理说明你给出这种曲线形状的理由。3．一材料为钢的实心圆柱形试件，直径．一材料为钢的实心圆柱形试件，直径d＝10mm，材料的弹性模量，材料的弹性模量E＝2×1011N／m2，泊松比μ＝0.285，试件上贴有一片金属电阻应变片，试件上贴有一片金属电阻应变片，其主轴线与试件加工方向垂直，其主轴线与试件加工方向垂直，其主轴线与试件加工方向垂直，如图如图1所示，若已知应变片的轴向灵敏度kx＝2，横向灵敏度C=4%，当试件受到压缩力，当试件受到压缩力F＝3×104N作用时。应变片的电阻相对变化ΔR／R为多少。为多少。4．在材料为钢的实心圆柱形试件上，沿轴线和圆周方向各粘贴一片电阻120Ω的金属电阻应变片，如图2所示，把这两片应变片接入差动电桥，已知钢的泊松比μ＝0.285，应变片的灵敏系数k0＝2，电桥电源电压Usr＝6V（d．C．），当试件受轴向拉伸时，测得应变片R1的电阻变化值ΔR1=0.48Ω，试求电桥的输出电压。，试求电桥的输出电压。图1图25．一台采用等强度梁的电子秤，一台采用等强度梁的电子秤，在梁的上下两面各贴有二片电阻应变片，在梁的上下两面各贴有二片电阻应变片，在梁的上下两面各贴有二片电阻应变片，做成秤重传感器，做成秤重传感器，如下图所示。已知l＝100mm，b＝11mm，t＝3mm，E＝2.1×104N／mm2，k0＝2，接入直流四臂差动电桥，供桥电压流四臂差动电桥，供桥电压6V，当秤重，当秤重0.5kg时，电桥的输出电压Usc为多大。为多大。6．今在（110）晶面的〈001〉〈110〉晶面上各放置一电阻条，如下图所示，试求：l）在0.1MPa压力作用下电阻条的ζr和ζt各为何值？2）此两电...
