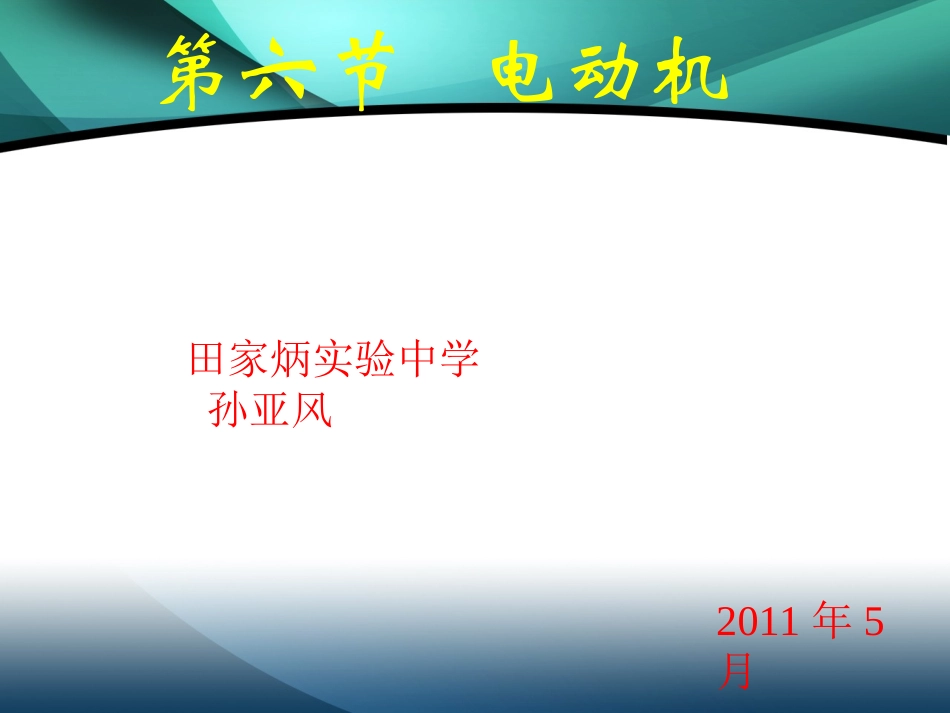

人教版物理八下96《电与磁》六电动机PPT课件7_第1页
1/20
人教版物理八下96《电与磁》六电动机PPT课件7_第2页
2/20

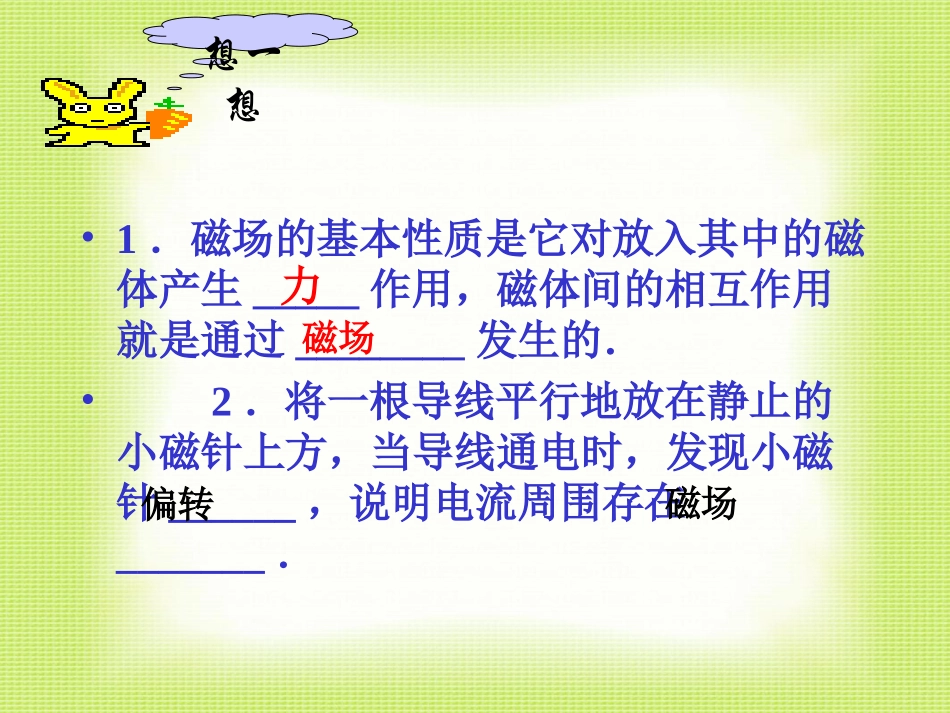

人教版物理八下96《电与磁》六电动机PPT课件7_第3页
3/20
第六节电动机田家炳实验中学孙亚风2011年5月想一想1、生活和生产中那些地方用到了电动机?2、电动机工作时消耗了什么能,同时转化为什么能?•1.磁场的基本性质是它对放入其中的磁体产生_____作用,磁体间的相互作用就是通过________发生的.•2.将一根导线平行地放在静止的小磁针上方,当导线通电时,发现小磁针______,说明电流周围存在_______.力磁场偏转磁场想一想磁体在磁场中会受到磁力的作用(磁体发生运动)通电的导线能使磁针偏转(运动),说明通电导体有磁场,可等效为一个小的磁体通电导体这个小磁体能否在其他的磁场中受磁力作用而运动呢?实验1装置一、磁场对通电导体的作用:一、磁场对通电导体的作用:1、通电导体在磁场中受到力的作用。2、通电导体在磁场中受到力的方向跟电流方向和磁感线(磁场)的方向有关。SN图1SN图2NS图3当只改变电流方向(图2)或是只改变磁场方向(图3)时,通电导体受到的磁场力方向发生改变。受力方向用左手定则来判断(高中)NS图4若电流方向和磁感应线的方向都变得相反,导线的受力方向会怎么样?(图4)•我们知道了通电导体在磁场中受到力的作用.•如果把一个通电的线圈放在磁场里,线圈会运动吗?怎样运动?探究:实验2•把一个线圈放在磁场里,给线圈通电.实验2(图甲)实验2(图乙)•观察到通电线圈在磁场发生转动,但转动不能持续下去,当转动到图乙的位置时,摆几下便停下来.图甲图乙1、通电线圈在磁场中受力作用而绕着转轴转动。二、磁场对通电线圈的作用:ab段电流方向由a向b,受力方向向上;cd段电流方向由c向d,受力方向向下.这样就使得线圈abcd沿着轴线顺时针转动.线圈为什么停止在与磁场方向垂直的位置不动?ab段电流方向由a向b,受力方向向上;cd段电流方向由c向d,受力方向向下.ab段、cd段的电流方向、受力方向没有发生改变.使线圈在这个位置摆动几下就停下来2、线圈与磁场方向(磁感线)垂直的位置称为平衡位置。abcd小结三、电动机1、工作原理:利用通电导体(线圈)在磁场里受力转动的原理制成的。2、分类:直流电动机和交流电动机3、直流电动机:(1)特点:用直流电源供电的电动机(2)结构:磁体(定子)线圈(转子)换向器(3)换向器的作用:改变线圈中电流的方向(4)工作过程:(4)工作过程:4、电动机的转动方向与电流方向、磁场方向有关。5、电动机的转速与电流的大小有关。6、生活中的电动机小结由于电网提供的是交流电,所以家用电器里面的电动机和工业用电动机多数是交流电动机,而玩具等使用电池的小电器多数是直流电动机.电动机构造简单.控制方便.体积小.效率高.功率可大可小等优点,使其广泛应用在我们的社会生活中1.在磁场中的通电导体[]A.一定受到磁场力的作用B.可能受到磁场力的作用C.一定不受磁场力的作用D.以上说法均不正确2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系,下列说法中错误的是[]A.电流方向改变时,导体受力方向改变B.磁场方向改变时,导体受力方向改变C.电流方向和磁场方向同时改变,导体的受力方向改变D.电流方向和磁场方向同时改变,导体的受力方向不变3、电动机是利用制成的。习题一Bc通电导体在磁场里受力转动的原理习题二1.用直流电源供电的电动机叫做___________。2.直流电动机的构造主要由_________、__________、__________、组成。其工作原理是________________________。3.换向器在电动机中的作用是______________________。4、要改变直流电动机转向,可以采用()A.改变电流方向,其他不变B.改变磁场方向,其他不变C.增大电流强度D.同时改变电流方向和磁场方向5、下列说法正确的是()A.电动机是把机械能转化为电能的机器B.电动机是把电能转化为机械能的机器C.直流电动机是利用线圈的转动而产生电流的D.改变线圈中的电流方向,可以改变电动机线圈转动的快慢
