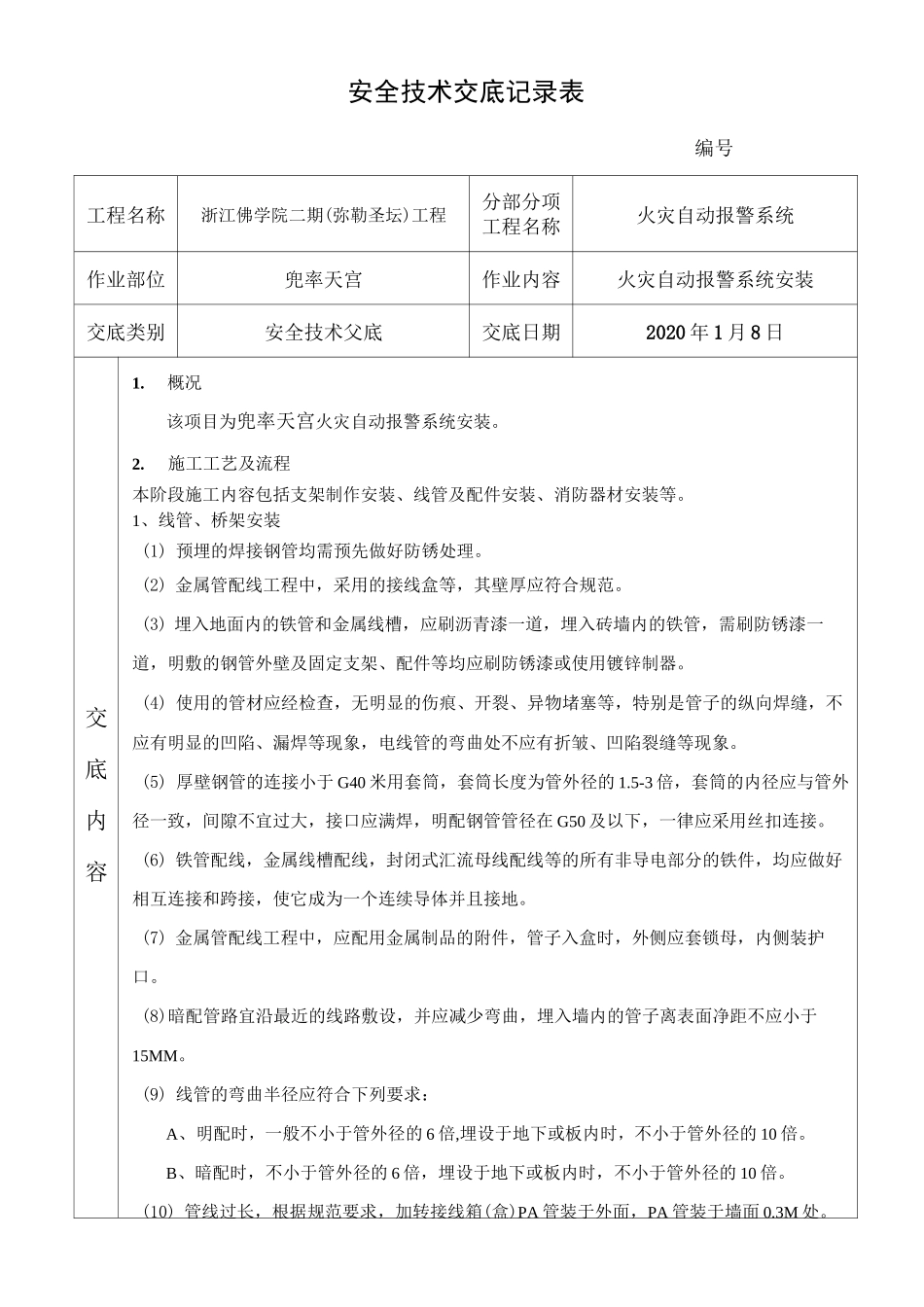

安全技术交底记录表编号工程名称浙江佛学院二期(弥勒圣坛)工程分部分项工程名称火灾自动报警系统作业部位兜率天宫作业内容火灾自动报警系统安装交底类别安全技术父底交底日期2020年1月8日交底内容1.概况该项目为兜率天宫火灾自动报警系统安装。2.施工工艺及流程本阶段施工内容包括支架制作安装、线管及配件安装、消防器材安装等。1、线管、桥架安装(1)预埋的焊接钢管均需预先做好防锈处理。(2)金属管配线工程中，采用的接线盒等，其壁厚应符合规范。(3)埋入地面内的铁管和金属线槽，应刷沥青漆一道，埋入砖墙内的铁管，需刷防锈漆一道，明敷的钢管外壁及固定支架、配件等均应刷防锈漆或使用镀锌制器。(4)使用的管材应经检查，无明显的伤痕、开裂、异物堵塞等，特别是管子的纵向焊缝，不应有明显的凹陷、漏焊等现象，电线管的弯曲处不应有折皱、凹陷裂缝等现象。(5)厚壁钢管的连接小于G40米用套筒，套筒长度为管外径的1.5-3倍，套筒的内径应与管外径一致，间隙不宜过大，接口应满焊，明配钢管管径在G50及以下，一律应采用丝扣连接。(6)铁管配线，金属线槽配线，封闭式汇流母线配线等的所有非导电部分的铁件，均应做好相互连接和跨接，使它成为一个连续导体并且接地。(7)金属管配线工程中，应配用金属制品的附件，管子入盒时，外侧应套锁母，内侧装护口。(8)暗配管路宜沿最近的线路敷设，并应减少弯曲，埋入墙内的管子离表面净距不应小于15MM。(9)线管的弯曲半径应符合下列要求：A、明配时，一般不小于管外径的6倍,埋设于地下或板内时，不小于管外径的10倍。B、暗配时，不小于管外径的6倍，埋设于地下或板内时，不小于管外径的10倍。(10)管线过长，根据规范要求，加转接线箱(盒)PA管装于外面，PA管装于墙面0.3M处。（12）轻钢龙骨吊顶内敷设各类管（槽）线路时，应有各自独立的卡具吊装或支撑系统。（13）明配管支架应单独安装，不得利用其他支架（如管道及土建吊平顶支架）。支架开孔必须用电钻，严禁用氧电焊开孔，严禁与支架焊接。（14）电缆桥架安装时，应将桥架盖板拆下分别保管，等电缆敷设后再集中人力统一装上，以保护现场施工整洁性及产品的外观良好。（15）电缆桥架安装高度超过2.5M时，应搭设脚手架。桥架的水平固定支架一般为1.5M〜3M间距设一处，垂直支架不大于2.0M间距设置。（16）电缆桥架间连接板的两端接地线截面积不小于4mm2，电缆桥架及支架全长应不少于2处于接地干线相连接。（17）直线电缆桥架长度超过30m时设伸缩节，桥架跨越建筑物变形缝处设置补偿装置。（18）敷设在竖井内和穿越防火区的桥架，按要求进行防火封堵。（19）线管穿楼板或者穿墙时候，若无预留，用电镐开孔放置线管后用混疑土将线管与墙体之间严密封堵，清除地上混疑土渣。在墙上开槽时预先切槽，避免大面积破坏墙体，开槽后清除废渣。2、管内穿线、桥架内线缆敷设（1）电缆敷设前应进行检查，必须是合格产品，规格型号、截面、电压、等级均应符合设计要求，外观应无扭曲、损坏现象。（2）电线、电缆穿管前，先清除管内杂物和积水，管口做好保护措施，以免损伤电线、电缆绝缘保护层。（3）不同回路、不同电压等级的电线不能穿在同一导管内，电线不能在电线导管内接头。（4）电缆应设有编号、型号及起止点等标记。可以无间距敷设，排列应整齐、不应交叉。在桥架内电力电缆的总截面（包括外护层）不应大于桥架横断面的40%,控制电缆不应大于50%,拐弯处电缆的弯曲半径应以最大截面电缆允许弯曲半径为准，即不小于最小弯曲半径的10倍。（5）电缆终端及中间接头：A、应由经过培训的熟悉工艺的人员进行，并严格遵守制作工艺规程。B、电缆线芯连接金具，应采用符合标准的连接管和接线端子，配合紧密。C、电缆线芯与接线端子的连接采用焊接或压接。压接时，模具应符合规格和要求。（6）电缆送电前进行绝缘电阻测试，并做好记录。3、绝缘电阻测试电线、电缆通电前进行绝缘电阻测试，线间和线对地间的绝缘电阻值必须大于20MQ,并做好记录。4、火灾报警控制系统设备安装A、火灾探测器的安装(1)探测器至墙壁、梁边的水平距离，不应小于0.5M；(2)探测器周围0.5M内，不应有遮挡物；(3)探测器至空调送风口边的水...
