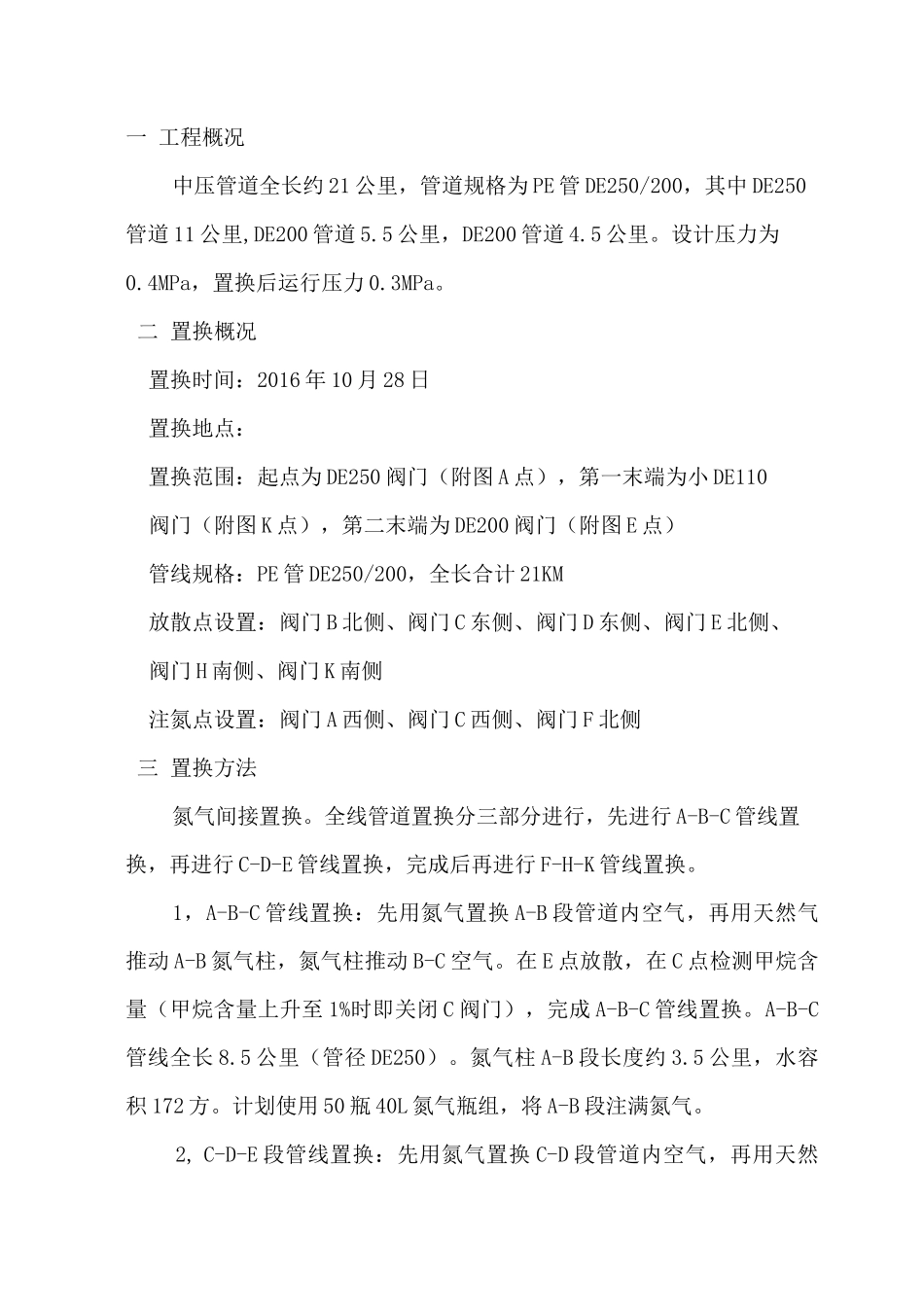

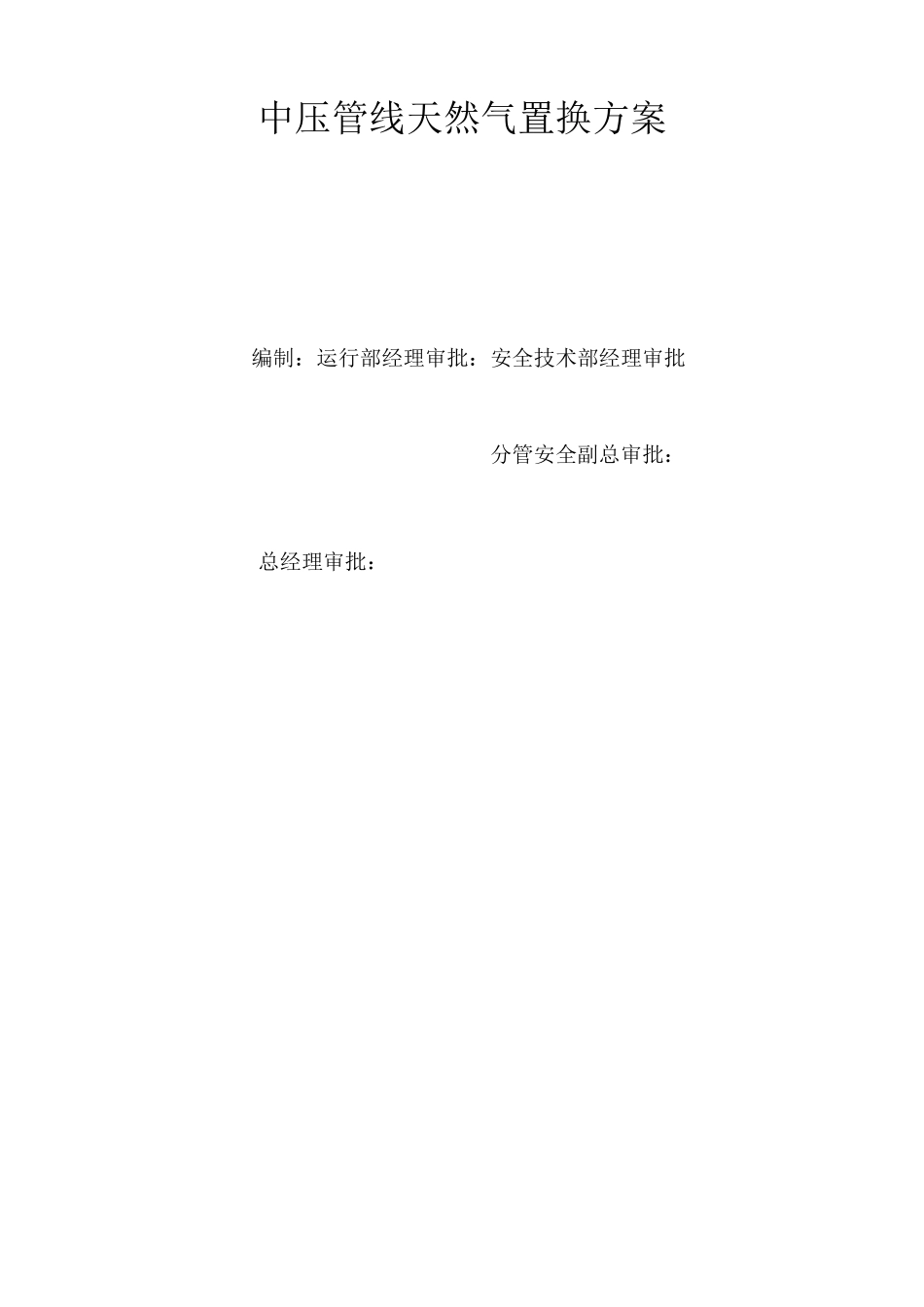

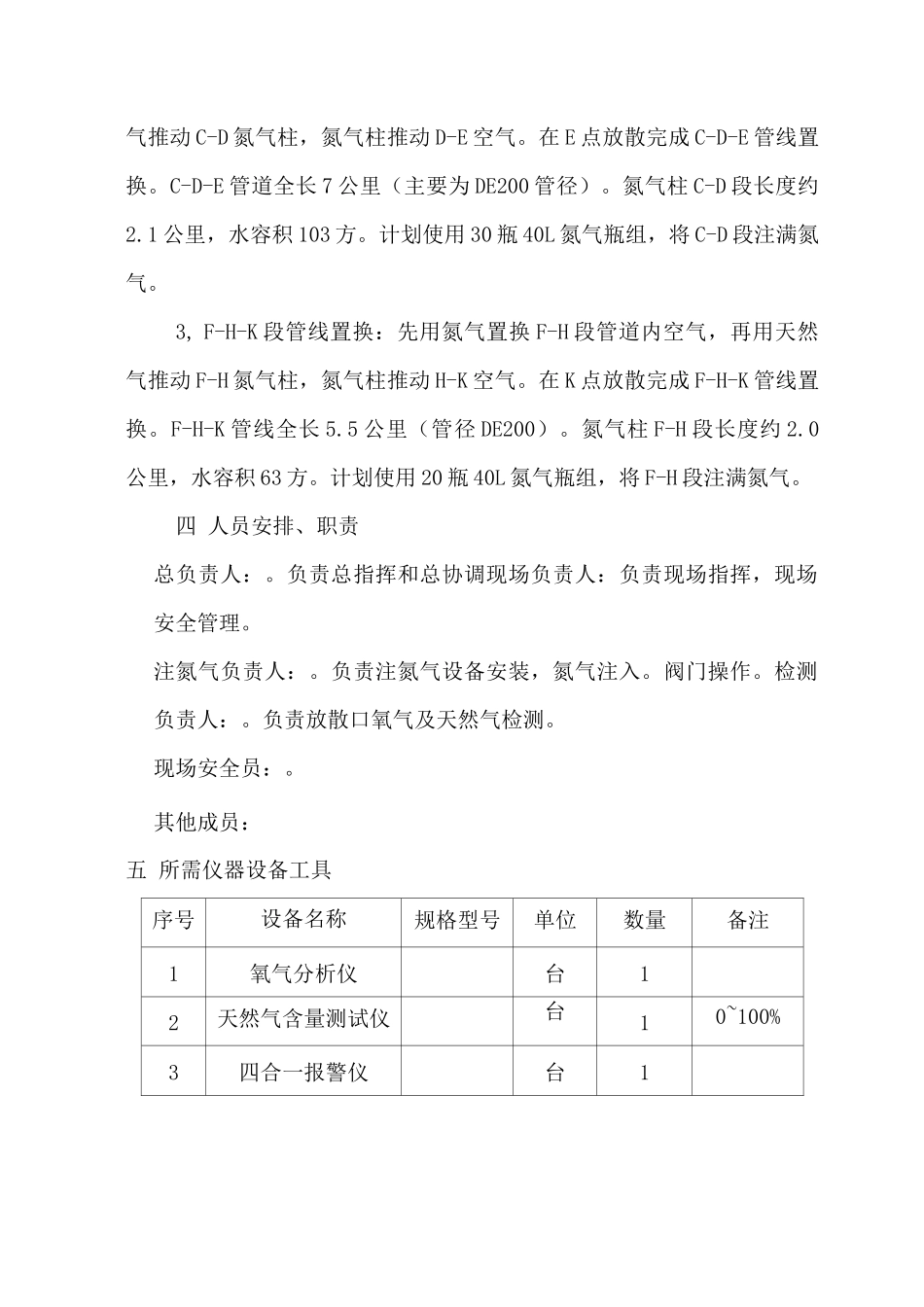

中压管线天然气置换方案编制：运行部经理审批：安全技术部经理审批分管安全副总审批：总经理审批：一工程概况中压管道全长约21公里，管道规格为PE管DE250/200，其中DE250管道11公里,DE200管道5.5公里，DE200管道4.5公里。设计压力为0.4MPa，置换后运行压力0.3MPa。二置换概况置换时间：2016年10月28日置换地点：置换范围：起点为DE250阀门（附图A点），第一末端为小DE110阀门（附图K点），第二末端为DE200阀门（附图E点）管线规格：PE管DE250/200，全长合计21KM放散点设置：阀门B北侧、阀门C东侧、阀门D东侧、阀门E北侧、阀门H南侧、阀门K南侧注氮点设置：阀门A西侧、阀门C西侧、阀门F北侧三置换方法氮气间接置换。全线管道置换分三部分进行，先进行A-B-C管线置换，再进行C-D-E管线置换，完成后再进行F-H-K管线置换。1，A-B-C管线置换：先用氮气置换A-B段管道内空气，再用天然气推动A-B氮气柱，氮气柱推动B-C空气。在E点放散，在C点检测甲烷含量（甲烷含量上升至1%时即关闭C阀门），完成A-B-C管线置换。A-B-C管线全长8.5公里（管径DE250）。氮气柱A-B段长度约3.5公里，水容积172方。计划使用50瓶40L氮气瓶组，将A-B段注满氮气。2,C-D-E段管线置换：先用氮气置换C-D段管道内空气，再用天然气推动C-D氮气柱，氮气柱推动D-E空气。在E点放散完成C-D-E管线置换。C-D-E管道全长7公里（主要为DE200管径）。氮气柱C-D段长度约2.1公里，水容积103方。计划使用30瓶40L氮气瓶组，将C-D段注满氮气。3,F-H-K段管线置换：先用氮气置换F-H段管道内空气，再用天然气推动F-H氮气柱，氮气柱推动H-K空气。在K点放散完成F-H-K管线置换。F-H-K管线全长5.5公里（管径DE200）。氮气柱F-H段长度约2.0公里，水容积63方。计划使用20瓶40L氮气瓶组，将F-H段注满氮气。四人员安排、职责总负责人：。负责总指挥和总协调现场负责人：负责现场指挥，现场安全管理。注氮气负责人：。负责注氮气设备安装，氮气注入。阀门操作。检测负责人：。负责放散口氧气及天然气检测。现场安全员：。其他成员：五所需仪器设备工具序号设备名称规格型号单位数量备注1氧气分析仪台12天然气含量测试仪台10~100%3四合一报警仪台14乙烷分析仪台15氮气减压阀台36放散管套6带测试口7注氮管套38氮气高压胶管KN15套39工程车辆310安全带套411通信设备套412干粉灭火器8Kg支8手提式13检漏壶个414防静电工服套1215阀门钥匙套416防轧鞋套817安全警示牌台2018氮气40L瓶6019工具包套4六置换工作人员应知应会1，每一位组员在置换前应认真学习置换方案，对方案的安全措施和应急预案执行程序有一定的了解，对天然气的特性有一定的了解；具备天然气防火防爆的常识，能熟练使用干粉灭火器进行灭火；2，当出现紧急情况时能沉着冷静，迅速判断事故地点和事故原因，采取紧急措施对事故进行初步控制并立即向领导汇报，布置安全警示现场，待抢险小组到达后，配合抢险小组工作；3，出现天然气泄漏或发生事故时，由现场负责人启动应急预案，其他人员服从安排，进行天然气泄漏或事故的处理。4，所有参加置换人员熟悉现场，了解注氮气位置和放散位置。地点：置换区域.七置换准备1，置换前检查管道保压情况，如管道无压力应查明原因，确保管道气密性再进行置换。2,人员现场初始位置分配表（置换A-B-C段时）:人员位置工具阀门A注氮管，高压胶管，氮气减压阀，侯卡，氮气瓶组，阀门钥匙，镐，安全带，工具包，灭火器，车辆阀门B放散管，氧气分析仪，阀门钥匙，镐，安全带，工具包，灭火器，车辆阀门C放散管，四合一报警仪，乙烷分析仪，阀门钥匙，镐，安全带，工具包，灭火器，车辆阀门D放散管，甲烷分析仪，氧气分析仪（B点完成后转移来），阀门钥匙，镐，安全带，工具包，灭火器，车辆置换时阀门的初始状态:阀门A：关闭；阀门B：关闭；阀门C：开启；阀门D：关闭;3,人员现场初始位置分配表（置换C-D-E段时）:人员位置工具阀门C注氮管，高压胶管，氮气减压阀，侯卡，氮气瓶组，阀门钥匙，镐，安全带，工具包，灭火器，车辆阀门D放散管，氧气分析仪，阀门钥匙，镐，安全带，工具包，灭火器，车辆阀门E放散管，四合一报警仪，乙烷分析仪，阀门钥匙，镐，安全带，工具...
