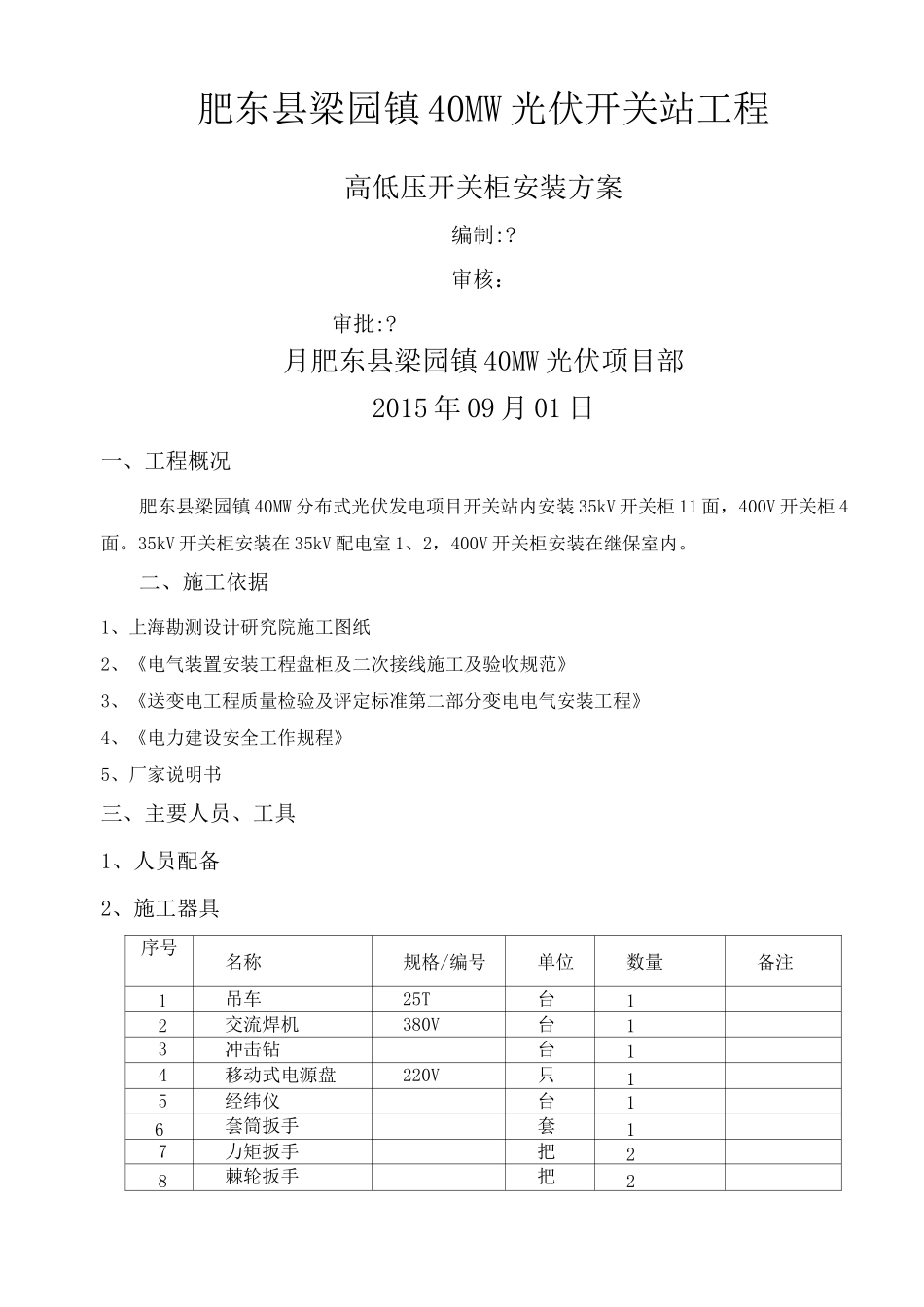

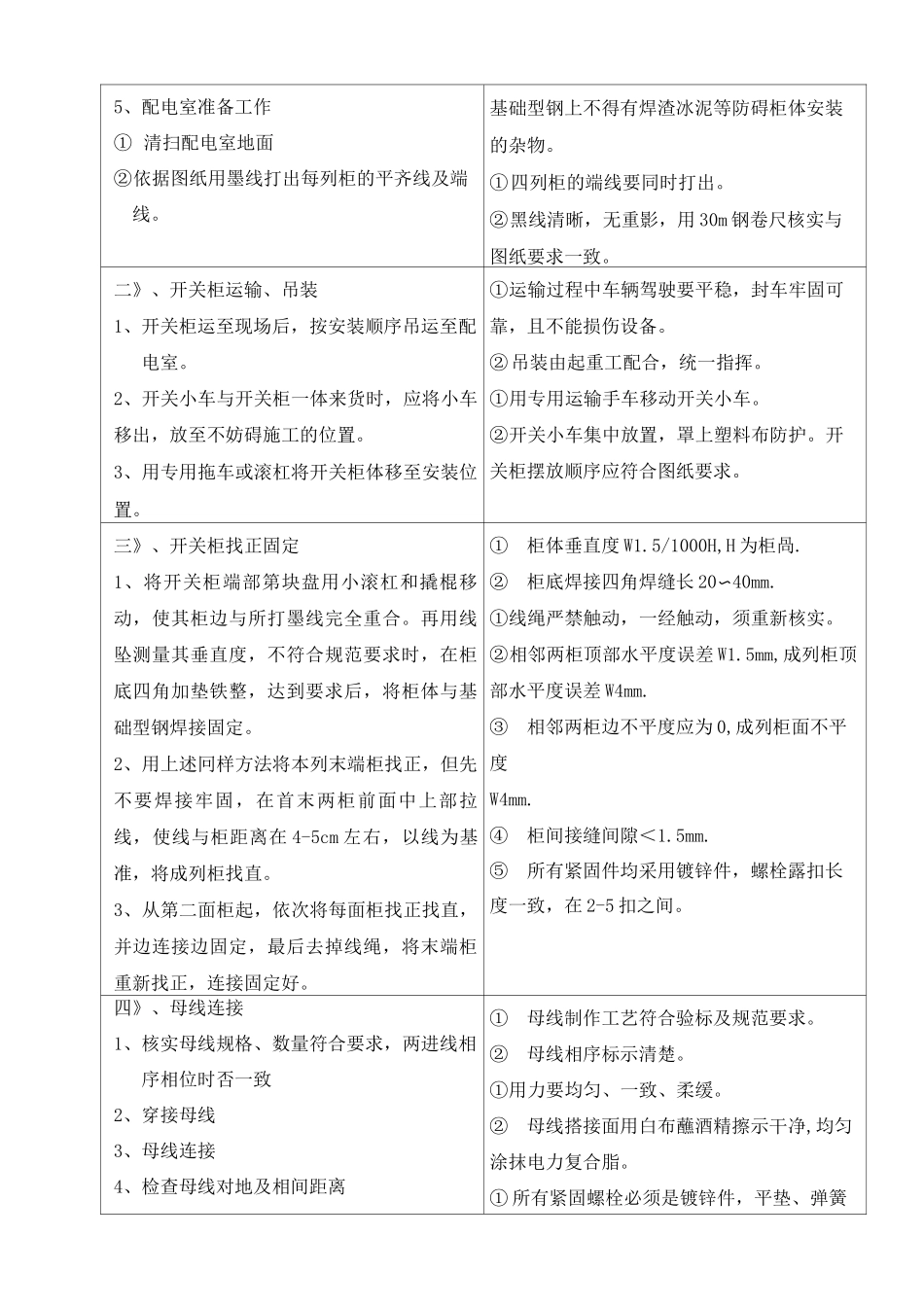

肥东县梁园镇40MW光伏开关站工程高低压开关柜安装方案编制:?审核：审批:?月肥东县梁园镇40MW光伏项目部2015年09月01日一、工程概况肥东县梁园镇40MW分布式光伏发电项目开关站内安装35kV开关柜11面，400V开关柜4面。35kV开关柜安装在35kV配电室1、2，400V开关柜安装在继保室内。二、施工依据1、上海勘测设计研究院施工图纸2、《电气装置安装工程盘柜及二次接线施工及验收规范》3、《送变电工程质量检验及评定标准第二部分变电电气安装工程》4、《电力建设安全工作规程》5、厂家说明书三、主要人员、工具1、人员配备2、施工器具序号名称规格/编号单位数量备注1吊车25T台12交流焊机380V台13冲击钻台14移动式电源盘220V只15经纬仪台16套筒扳手套17力矩扳手把28棘轮扳手把2序号名称规格/编号单位数量备注9吊带8m对210钢卷尺50m把111短木方5cm厚根若干临时支垫12短木方10cm厚根若干临时支垫13螺丝刀一字把214螺丝刀十字把215锉刀圆形把116锉刀扁形把117撬杠根418手锤2磅把119垫铁1mm片若干20垫铁2mm片若干21垫铁3mm片若干22吸尘器台123数字游标卡尺把124角尺把125水平尺400mm把126棉线扎127线坠注：工器具及仪器仪表根据具体工程量规模配备。3、安全用具安全帽、安全带、防护手套、电焊防护罩、焊工手套、防护眼镜、灭火器等。四、工艺流程与技术要求及标准工艺流程要求及标准一》、施工准备①配电室门、窗、墙壁、装饰棚应施工完毕，1、土建交接验收地面应抹平。检杳土建已具备安装条件，并办理交接签②基础型钢安装牢固可靠，并经验收合格。证。①设备型号、数量符合图纸要求。2、设备开箱检查②设备完好无损伤，附件、备件齐全、完整。设备开箱应有建设单位、生产厂家、监理、③出厂技术资料齐全。施工单位参加。垫铁大小在40mmX50mm左右，数量应满足施3、加工制作安装用垫铁及滚杠工要求.①用厚度为0.5mm〜2mm不等的铁板制作垫铁准备8根1500mm长©50钢管.②准备滚杠①运输道路应平坦，无障碍物。4、检查运输路径，确定合适的吊装方案②吊装口应满足盘柜尺寸要求。5、配电室准备工作①清扫配电室地面②依据图纸用墨线打出每列柜的平齐线及端线。基础型钢上不得有焊渣冰泥等防碍柜体安装的杂物。①四列柜的端线要同时打出。②黑线清晰，无重影，用30m钢卷尺核实与图纸要求一致。二》、开关柜运输、吊装1、开关柜运至现场后，按安装顺序吊运至配电室。2、开关小车与开关柜一体来货时，应将小车移出，放至不妨碍施工的位置。3、用专用拖车或滚杠将开关柜体移至安装位置。①运输过程中车辆驾驶要平稳，封车牢固可靠，且不能损伤设备。②吊装由起重工配合，统一指挥。①用专用运输手车移动开关小车。②开关小车集中放置，罩上塑料布防护。开关柜摆放顺序应符合图纸要求。三》、开关柜找正固定1、将开关柜端部第块盘用小滚杠和撬棍移动，使其柜边与所打墨线完全重合。再用线坠测量其垂直度，不符合规范要求时，在柜底四角加垫铁整，达到要求后，将柜体与基础型钢焊接固定。2、用上述冋样方法将本列末端柜找正，但先不要焊接牢固，在首末两柜前面中上部拉线，使线与柜距离在4-5cm左右，以线为基准，将成列柜找直。3、从第二面柜起，依次将每面柜找正找直，并边连接边固定，最后去掉线绳，将末端柜重新找正，连接固定好。①柜体垂直度W1.5/1000H,H为柜咼.②柜底焊接四角焊缝长20〜40mm.①线绳严禁触动，一经触动，须重新核实。②相邻两柜顶部水平度误差W1.5mm,成列柜顶部水平度误差W4mm.③相邻两柜边不平度应为0,成列柜面不平度W4mm.④柜间接缝间隙＜1.5mm.⑤所有紧固件均采用镀锌件，螺栓露扣长度一致，在2-5扣之间。四》、母线连接1、核实母线规格、数量符合要求，两进线相序相位时否一致2、穿接母线3、母线连接4、检查母线对地及相间距离①母线制作工艺符合验标及规范要求。②母线相序标示清楚。①用力要均匀、一致、柔缓。②母线搭接面用白布蘸酒精擦示干净,均匀涂抹电力复合脂。①所有紧固螺栓必须是镀锌件，平垫、弹簧垫齐全。②紧固力矩用力矩扳手检查应在规范要求范围内。五》、柜体接地检查①柜体与基础槽钢可靠连接。②装有电器可开启门的接地用软导线将门上接地螺栓与柜体可靠连接...
