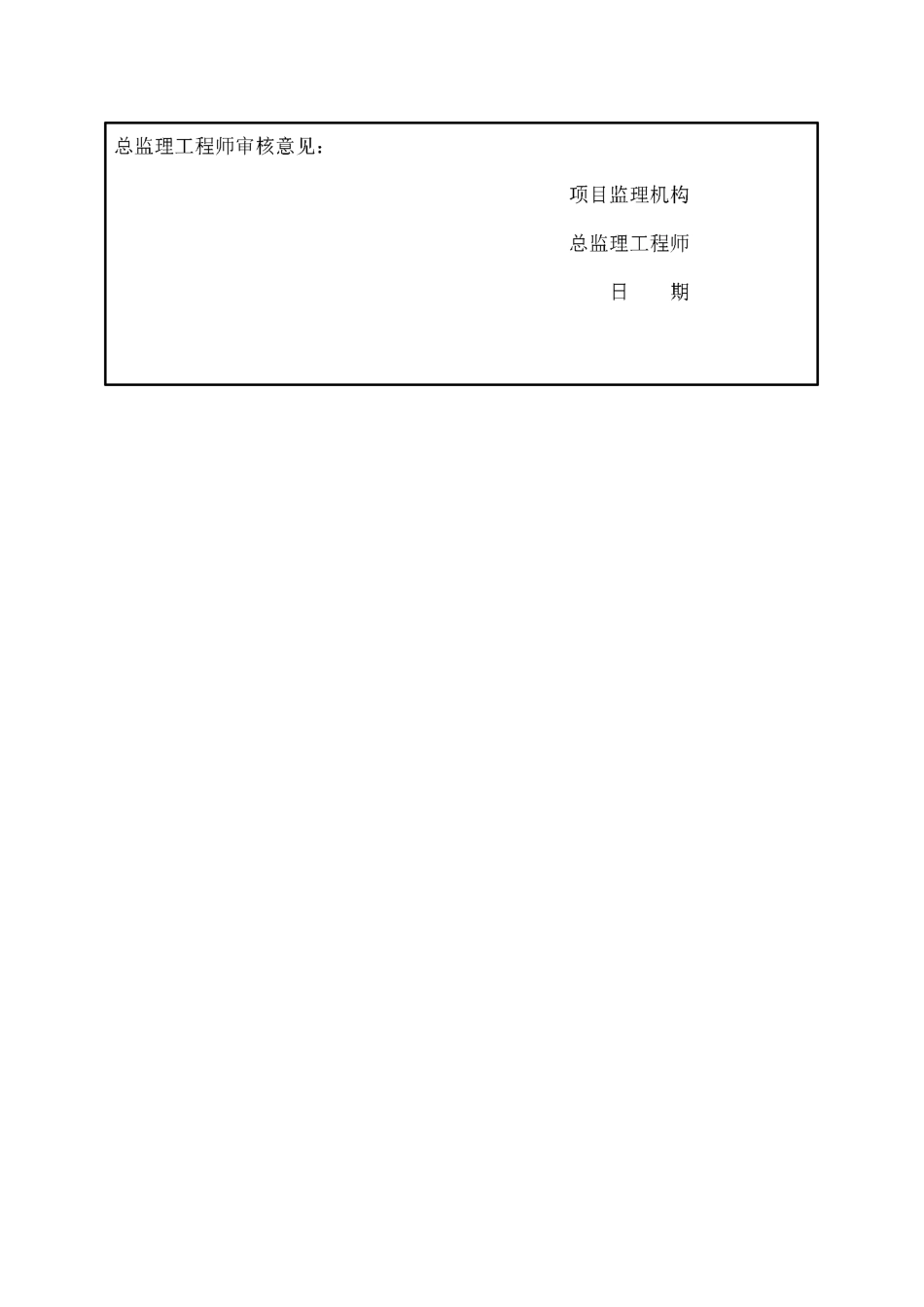

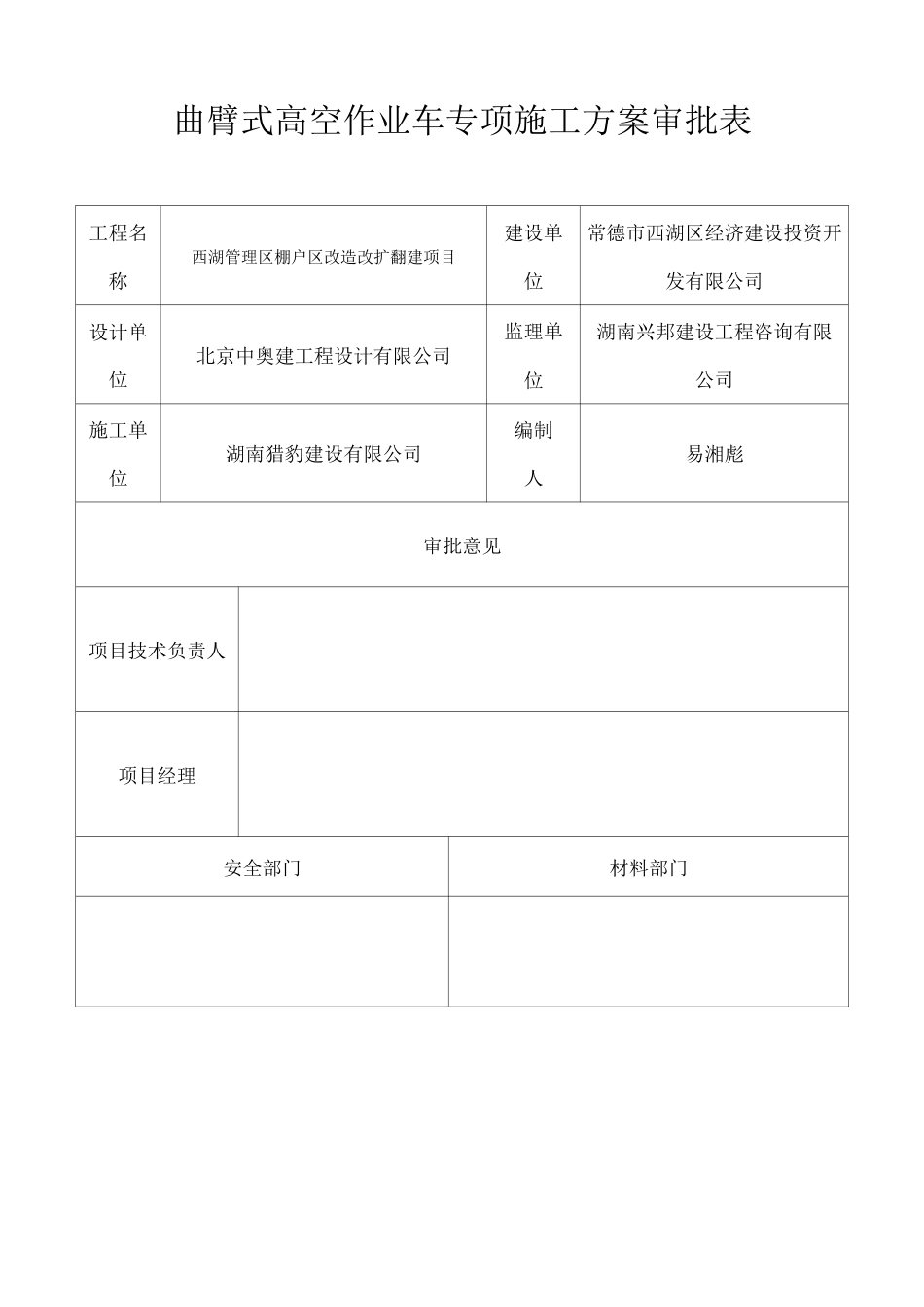

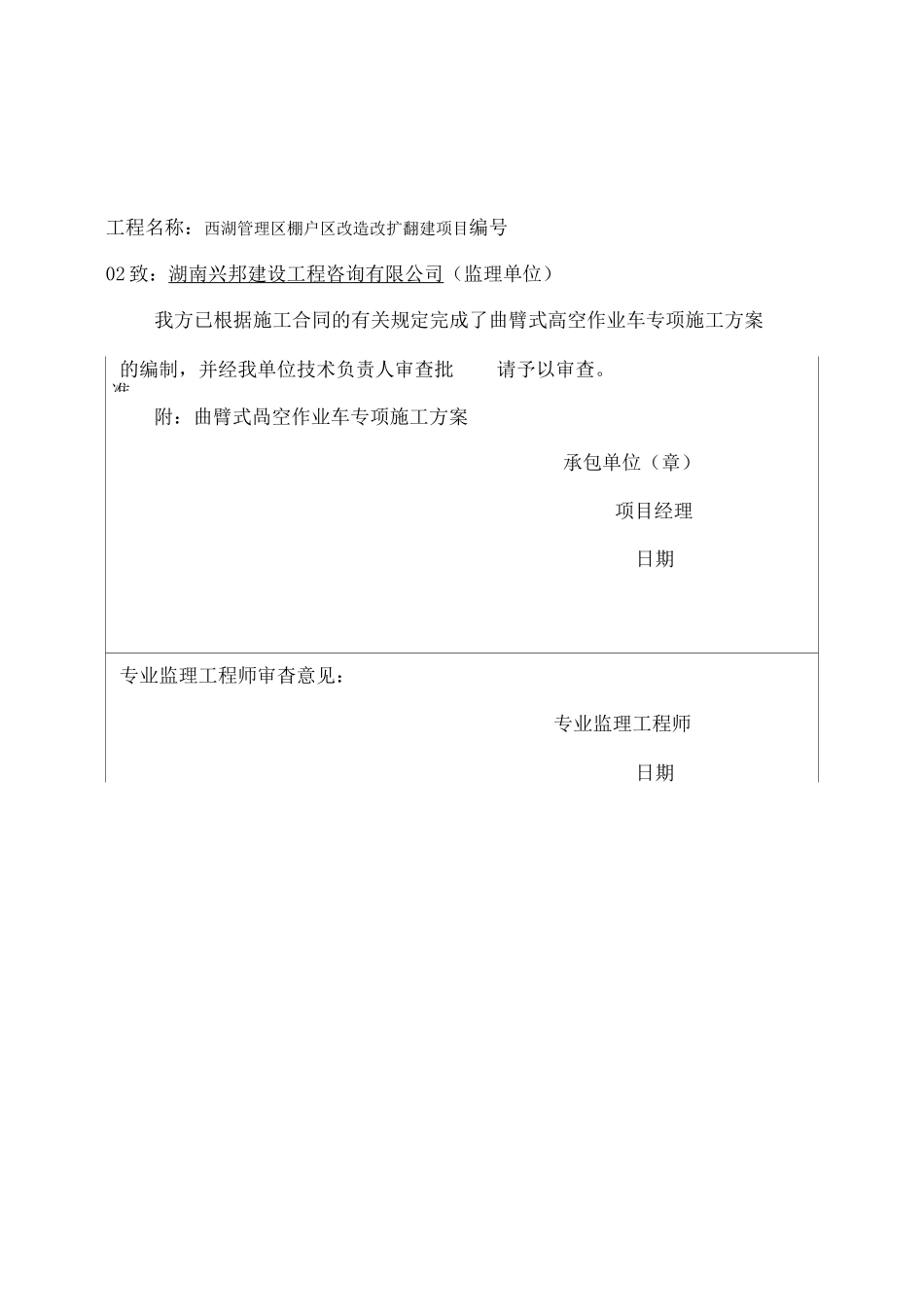

工程名称:西湖管理区棚户区改造改扩翻建项目编号02致:湖南兴邦建设工程咨询有限公司(监理单位)我方已根据施工合同的有关规定完成了曲臂式高空作业车专项施工方案的编制,并经我单位技术负责人审查批准,请予以审查。附:曲臂式咼空作业车专项施工方案承包单位(章)项目经理日期专业监理工程师审杳意见:专业监理工程师日期曲臂式高空作业车专项施工方案审批表工程名称西湖管理区棚户区改造改扩翻建项目建设单位常德市西湖区经济建设投资开发有限公司设计单位北京中奥建工程设计有限公司监理单位湖南兴邦建设工程咨询有限公司施工单位湖南猎豹建设有限公司编制人易湘彪审批意见项目技术负责人项目经理安全部门材料部门技术部门负责人西湖管理区棚户区改造改扩翻建项目曲臂式高空作业车专项施工方案编制日期:2019年10月27日编制单位:湖南猎豹建设有限公司目录曲臂式高空作业车专项施工方案1一、工程概况1二、编制依据1三、施工准备2四、施工顺序4五、曲臂车操作步骤5六、成品保护9七、安全注意事项10曲臂式高空作业车专项施工方案一、工程概况1、工程名称:西湖管理区棚户区改造改扩翻建项目。2、建设地点:常德市西湖管理区。3、建设规模:西湖管理区棚户区改造改扩翻建项目位于常德市西湖管理区,对棚户区内的房屋进行结构及功能性改造,项目工程投资约490.8243万元。4、工期要求:90天。5、质量要求:合格。6、保修要求:按建设部[2000]年80号令要求保修。7、招标范围:建筑工程、装饰面拆除工程、外墙装修改造、安装工程等。(具体以招标人提供的工程量清单和图纸为准)二、编制依据1、高空作业车操作规程《GB/T9465-2008》2、西湖管理区棚户区改造改扩翻建项目设计图纸及施工工程施工组织设计3、设备厂家操作说明书三、施工准备1施工准备1.1施工准备1.2劳动力准备工种人数备注曲臂车司机5持证上岗工人101.3、机具准备名称数量备注曲臂车5台1.4曲臂车参数型号XHZ5063JGK平台最大高度16.2米平台准乘人数2人平台额定何载200kg臂架结构形式二节折叠臂回转装置180°旋转支腿单独可调燃油种类柴油1.4.1车辆型号XHZ5063JGK及作业范围:如下图2曲臂车现场平面配置图四、施工顺序1、施工顺序曲臂车从东湖路进入,向前行驶至分段处开始工作。每个流水段各由一台曲臂车向前行驶涂刷砖墙腻子。第一遍涂刷完后,开始刷紧挨着向下路段进行涂刷施工,本流水段涂刷完后开始第二遍涂刷,均匀涂刷3遍,厚度0.5mm。2、验收程序对于上部的腻子涂刷成品检查验收,采取抽查的方式进行验收。五、曲臂车操作步骤1.发动机启动和取力器的操作1.1挂好手刹车,在车轮下垫好三角块。1.2启动发动机。2.支腿的操作2.1水平支腿的操作2.1.1在转换杆中,选出欲操作的水平支腿的转换杆,扳至水平位置。2.1.2主操作杆扳至“伸出”位置时,水平支腿就会伸出,前后两个支腿间距约3.2米,左右两个支腿间距约3.8米,靠里面支腿距离桩约1米,外支腿距离边坡坡脚约0.5米。2.1.3请先确认水平支腿伸出方向没有人和障碍物物后,再作伸出操作。水平支腿一定要伸出到最大跨距,否则有倾翻的危险。2.1.4请在支腿的位置放置支腿垫板。请同时确认支腿垫板放置在平实的位置上。2.2垂直支腿的操作。2.2.1将四个转换杆扳到“垂直”位置。2.2.2主操作杆扳到“伸出”位置,这时垂直支腿应伸出。2.2.3放下垂直支腿后,请确认以下几点。3此时观察面板处“发令信号灯”应点亮,说明下车操作完成。2.2.4所有操作杆收回到中间位置。请关闭支腿操作箱。2.3收回操作方法要将各支腿收回到原始状态,请按照“垂直支腿水平支腿”的次序,按“上述2.1和2.2”相反的顺序进行收回操作。收回后,各操作杆一定要返回到中间位置。3.工作臂固定捆绑带的装卸工作前,请卸下工作臂捆绑带。不卸下捆绑带动作,会损坏工作臂。行驶时,请将工作斗收回到原位,并要可靠地捆绑好工作臂,使工作臂不能晃动。行驶中的振动会损坏结构件。4.---------上部操作(工作斗上的操作)在工作臂收回的状态下,上下工作斗时要通过下述路径。否则容易造成从车上坠落的危险。左侧上车梯(车前进方向)走台板上驾驶室顶阶梯防护网工作斗。如果从没有防滑措施的部位上下...
