海绵及海绵件检验指导书VIP免费

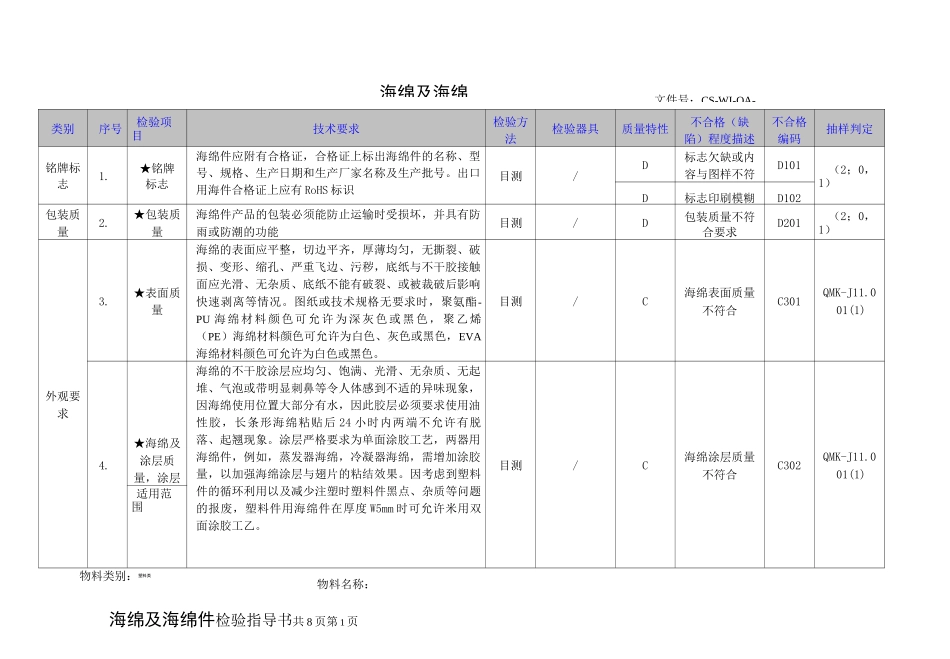

海绵及海绵件检验指导书_第1页
1/10

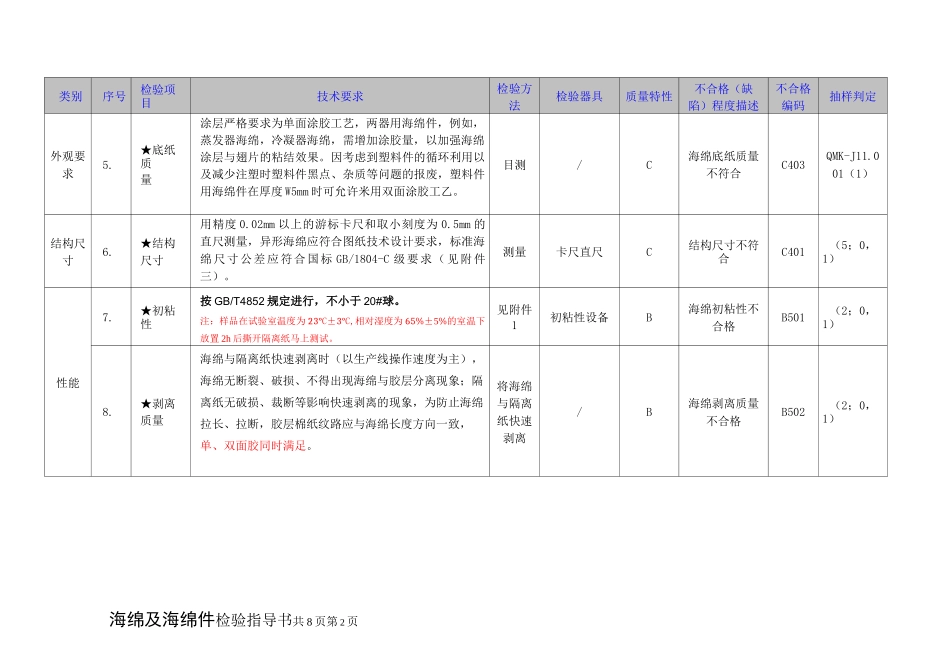

海绵及海绵件检验指导书_第2页
2/10

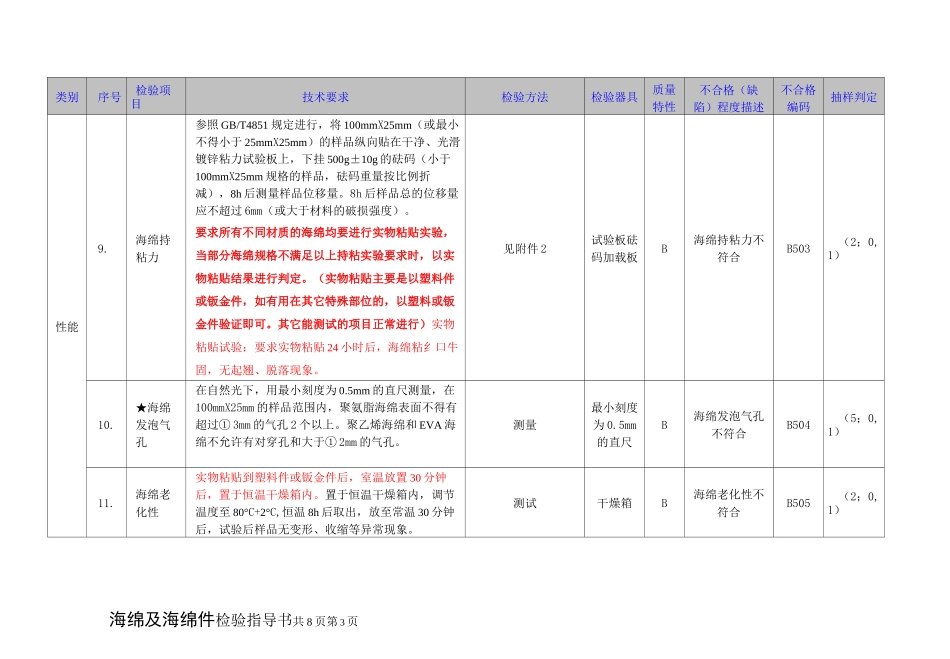

海绵及海绵件检验指导书_第3页
3/10
海绵及海绵海绵及海绵件检验指导书共8页第1页文件号:CS-WI-QA-类别序号检验项目技术要求检验方法检验器具质量特性不合格(缺陷)程度描述不合格编码抽样判定铭牌标志1.★铭牌标志海绵件应附有合格证,合格证上标出海绵件的名称、型号、规格、生产日期和生产厂家名称及生产批号。出口用海件合格证上应有RoHS标识目测/D标志欠缺或内容与图样不符D101(2;0,1)D标志印刷模糊D102包装质量2.★包装质量海绵件产品的包装必须能防止运输时受损坏,并具有防雨或防潮的功能目测/D包装质量不符合要求D201(2;0,1)外观要求3.★表面质量海绵的表面应平整,切边平齐,厚薄均匀,无撕裂、破损、变形、缩孔、严重飞边、污秽,底纸与不干胶接触面应光滑、无杂质、底纸不能有破裂、或被裁破后影响快速剥离等情况。图纸或技术规格无要求时,聚氨酯-PU海绵材料颜色可允许为深灰色或黑色,聚乙烯(PE)海绵材料颜色可允许为白色、灰色或黑色,EVA海绵材料颜色可允许为白色或黑色。目测/C海绵表面质量不符合C301QMK-J11.001(1)4.★海绵及涂层质量,涂层海绵的不干胶涂层应均匀、饱满、光滑、无杂质、无起堆、气泡或带明显刺鼻等令人体感到不适的异味现象,因海绵使用位置大部分有水,因此胶层必须要求使用油性胶,长条形海绵粘贴后24小时内两端不允许有脱落、起翘现象。涂层严格要求为单面涂胶工艺,两器用海绵件,例如,蒸发器海绵,冷凝器海绵,需增加涂胶量,以加强海绵涂层与翅片的粘结效果。因考虑到塑料件的循环利用以及减少注塑时塑料件黑点、杂质等问题的报废,塑料件用海绵件在厚度W5mm时可允许米用双面涂胶工乙。目测/C海绵涂层质量不符合C302QMK-J11.001(1)适用范围物料类别:塑料类物料名称:海绵及海绵件检验指导书共8页第2页类别序号检验项目技术要求检验方法检验器具质量特性不合格(缺陷)程度描述不合格编码抽样判定外观要求5.★底纸质量涂层严格要求为单面涂胶工艺,两器用海绵件,例如,蒸发器海绵,冷凝器海绵,需增加涂胶量,以加强海绵涂层与翅片的粘结效果。因考虑到塑料件的循环利用以及减少注塑时塑料件黑点、杂质等问题的报废,塑料件用海绵件在厚度W5mm时可允许米用双面涂胶工乙。目测/C海绵底纸质量不符合C403QMK-J11.001(1)结构尺寸6.★结构尺寸用精度0.02mm以上的游标卡尺和取小刻度为0.5mm的直尺测量,异形海绵应符合图纸技术设计要求,标准海绵尺寸公差应符合国标GB/1804-C级要求(见附件三)。测量卡尺直尺C结构尺寸不符合C401(5;0,1)性能7.★初粘性按GB/T4852规定进行,不小于20#球。注:样品在试验室温度为23°C±3°C,相对湿度为65%±5%的室温下放置2h后撕开隔离纸马上测试。见附件1初粘性设备B海绵初粘性不合格B501(2;0,1)8.★剥离质量海绵与隔离纸快速剥离时(以生产线操作速度为主),海绵无断裂、破损、不得出现海绵与胶层分离现象;隔离纸无破损、裁断等影响快速剥离的现象,为防止海绵拉长、拉断,胶层棉纸纹路应与海绵长度方向一致,单、双面胶同时满足。将海绵与隔离纸快速剥离/B海绵剥离质量不合格B502(2;0,1)海绵及海绵件检验指导书共8页第3页类别序号检验项目技术要求检验方法检验器具质量特性不合格(缺陷)程度描述不合格编码抽样判定性能9.海绵持粘力参照GB/T4851规定进行,将100mmX25mm(或最小不得小于25mmX25mm)的样品纵向贴在干净、光滑镀锌粘力试验板上,下挂500g±10g的砝码(小于100mmX25mm规格的样品,砝码重量按比例折减),8h后测量样品位移量。8h后样品总的位移量应不超过6mm(或大于材料的破损强度)。要求所有不同材质的海绵均要进行实物粘贴实验,当部分海绵规格不满足以上持粘实验要求时,以实物粘贴结果进行判定。(实物粘贴主要是以塑料件或钣金件,如有用在其它特殊部位的,以塑料或钣金件验证即可。其它能测试的项目正常进行)实物粘贴试验:要求实物粘贴24小时后,海绵粘纟口牛固,无起翘、脱落现象。见附件2试验板砝码加载板B海绵持粘力不符合B503(2;0,1)10.★海绵发泡气孔在自然光下,用最小刻度为0.5mm的直尺测量,在100mmX25mm的样品范围内,聚氨脂海绵表面不得有超过①3mm的气孔2个以上。聚乙烯海...
