塔机(图示)教材(2)VIP免费

塔机(图示)教材(2)_第1页
1/25
塔机(图示)教材(2)_第2页
2/25
塔机(图示)教材(2)_第3页
3/25

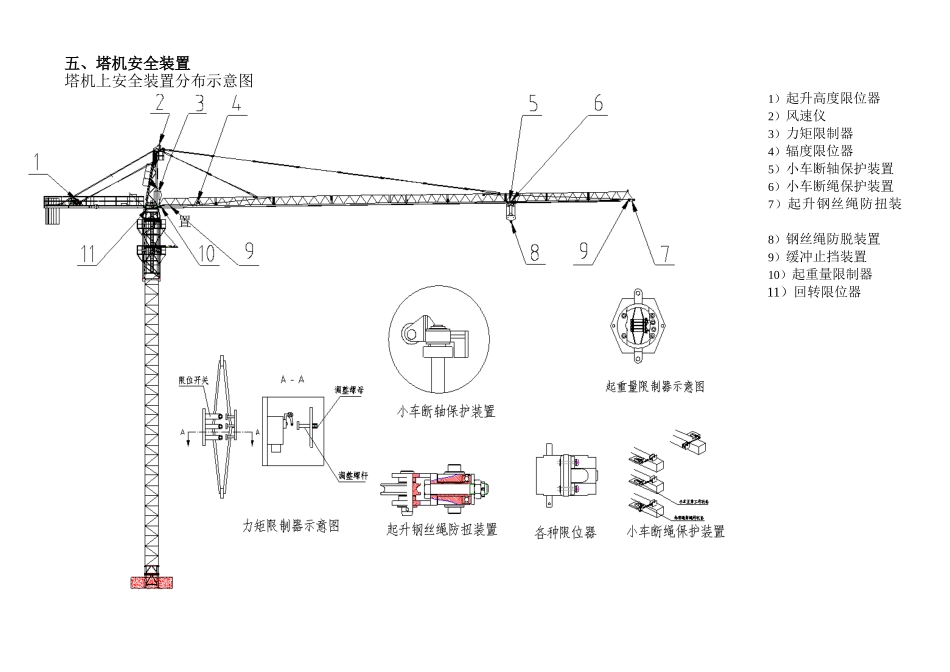

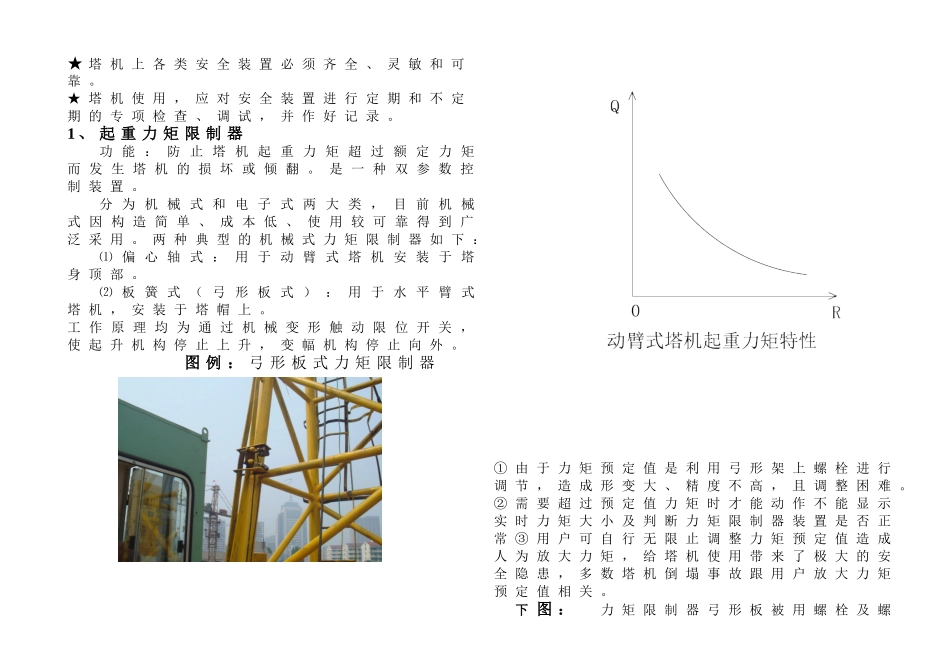

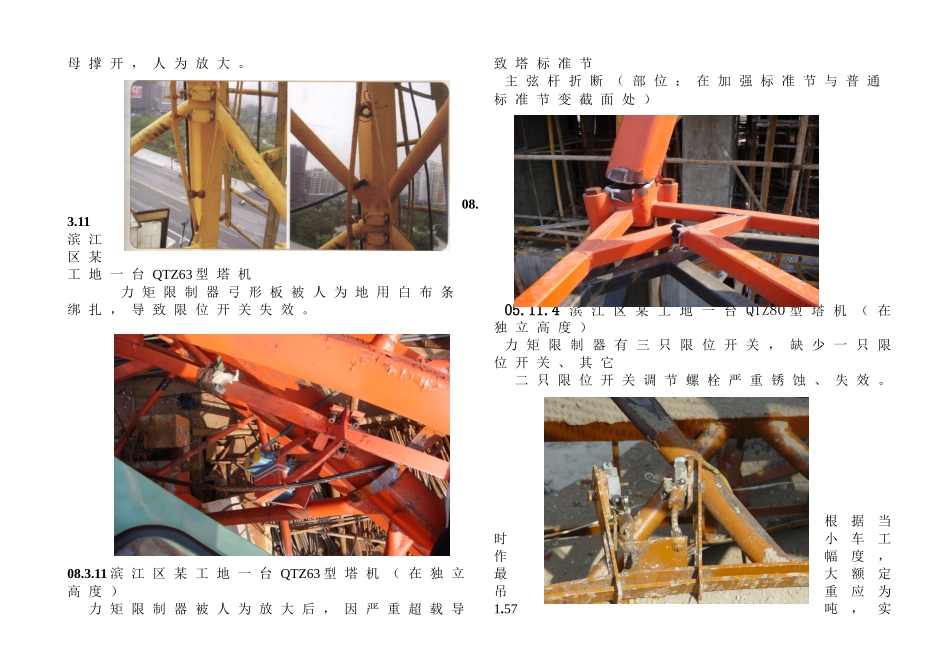

五、塔机安全装置塔机上安全装置分布示意图1)起升高度限位器2)风速仪3)力矩限制器4)辐度限位器5)小车断轴保护装置6)小车断绳保护装置7)起升钢丝绳防扭装置8)钢丝绳防脱装置9)缓冲止挡装置10)起重量限制器11)回转限位器★塔机上各类安全装置必须齐全、灵敏和可靠。★塔机使用,应对安全装置进行定期和不定期的专项检查、调试,并作好记录。1、起重力矩限制器功能:防止塔机起重力矩超过额定力矩而发生塔机的损坏或倾翻。是一种双参数控制装置。分为机械式和电子式两大类,目前机械式因构造简单、成本低、使用较可靠得到广泛采用。两种典型的机械式力矩限制器如下:⑴偏心轴式:用于动臂式塔机安装于塔身顶部。⑵板簧式(弓形板式):用于水平臂式塔机,安装于塔帽上。工作原理均为通过机械变形触动限位开关,使起升机构停止上升,变幅机构停止向外。图例:弓形板式力矩限制器①由于力矩预定值是利用弓形架上螺栓进行调节,造成形变大、精度不高,且调整困难。②需要超过预定值力矩时才能动作不能显示实时力矩大小及判断力矩限制器装置是否正常③用户可自行无限止调整力矩预定值造成人为放大力矩,给塔机使用带来了极大的安全隐患,多数塔机倒塌事故跟用户放大力矩预定值相关。下图:力矩限制器弓形板被用螺栓及螺母撑开,人为放大。08.3.11滨江区某工地一台QTZ63型塔机力矩限制器弓形板被人为地用白布条绑扎,导致限位开关失效。08.3.11滨江区某工地一台QTZ63型塔机(在独立高度)力矩限制器被人为放大后,因严重超载导致塔标准节主弦杆折断(部位:在加强标准节与普通标准节变截面处)05.11.4滨江区某工地一台QTZ80型塔机(在独立高度)力矩限制器有三只限位开关,缺少一只限位开关、其它二只限位开关调节螺栓严重锈蚀、失效。根据当时小车工作幅度,最大额定吊重应为1.57吨,实际吊重3..378吨,超载约1.8吨,导致整机倒塌。力矩限制器失效、地下节又用旧的标准节替代,在额定载荷下已趋于超载、该机又须为其它塔机中转材料,滿负荷+超载使之金属长期疲劳,导致整机倒塌。2、起重量限制器功能:防止起重量超过塔机最大额定起重量以及某些特定起重量(如多速起升速度时限定各档相应额定起重量)保护塔机不受损坏,是一种单参数控制器。分为机械式和电子式两大类。工作原理均为通过机械变形触动限位开关,使起升机构停止上升。规范的起重量限制器应齐全、灵敏、可靠下图:起重量限制器微动开关固定不稳3、力矩限制器和重量限制器的关系⑴动臂式塔机一般只设力矩限制器,不设重量限制器。因最小幅度通常对应最大额定起重量,超重量就是超力矩。⑵水平臂式塔机必须同时设力矩限制器和重量限制器。直线段:超重量不一定超力矩,必须用重量限制器保护。曲线段:超力矩不一定超重量,必须用力矩限制器保护。4、超高限位器功能:防止吊钩冲顶。规范的超高限位器应齐全、灵敏、可靠下图:超高限位器已破损失效5、变幅限制器功能:防止小车冲击起重臂两端。规范的变幅限制器应灵敏、可靠下图:变幅限制器用绳子固定6、回转限制器功能:防止塔机过度回转,扭断主电缆。规范的回转限制器应齐全、灵敏、可靠下图:回转限制器缺齿轮等部件(无回转限制器)7、小车断绳保护小车断绳保护装置应可靠、有效下图断绳保护装置挡板自动翻转受阻、断绳保护装置失效8、力矩智能型安全装置针对传统的弓形板式力矩限制器需经常调整力矩预定值,且可人为调大或调小;并需要超过一定力矩时才能动作,不能显示即时力矩;小车工作幅度不能用数值明确显示,只能由司机凭经验采用目测估计或靠起重臂上距离指示牌估计,作业的准确性较低,操作误差大,安全系数低等缺陷,塔机上应推广使用智能型安全装置:它以图形或字符方式向司机显示塔机当前主要工作参数和塔机额定能力参数。记录塔机工作状态并将记录保存。可有效预防塔机误操作、违章、超载等引起的安全事故,为准确分析事故原因提供科学依据,为安全监督管理提供有效的技术手断。目前有两种类型的力矩智能型安全装置1、直测式力矩限制器――取力原理是直接从塔机相关受力杆件测出塔机的起重力矩。2、力矩智能监控报警器――取力原理是所吊...
