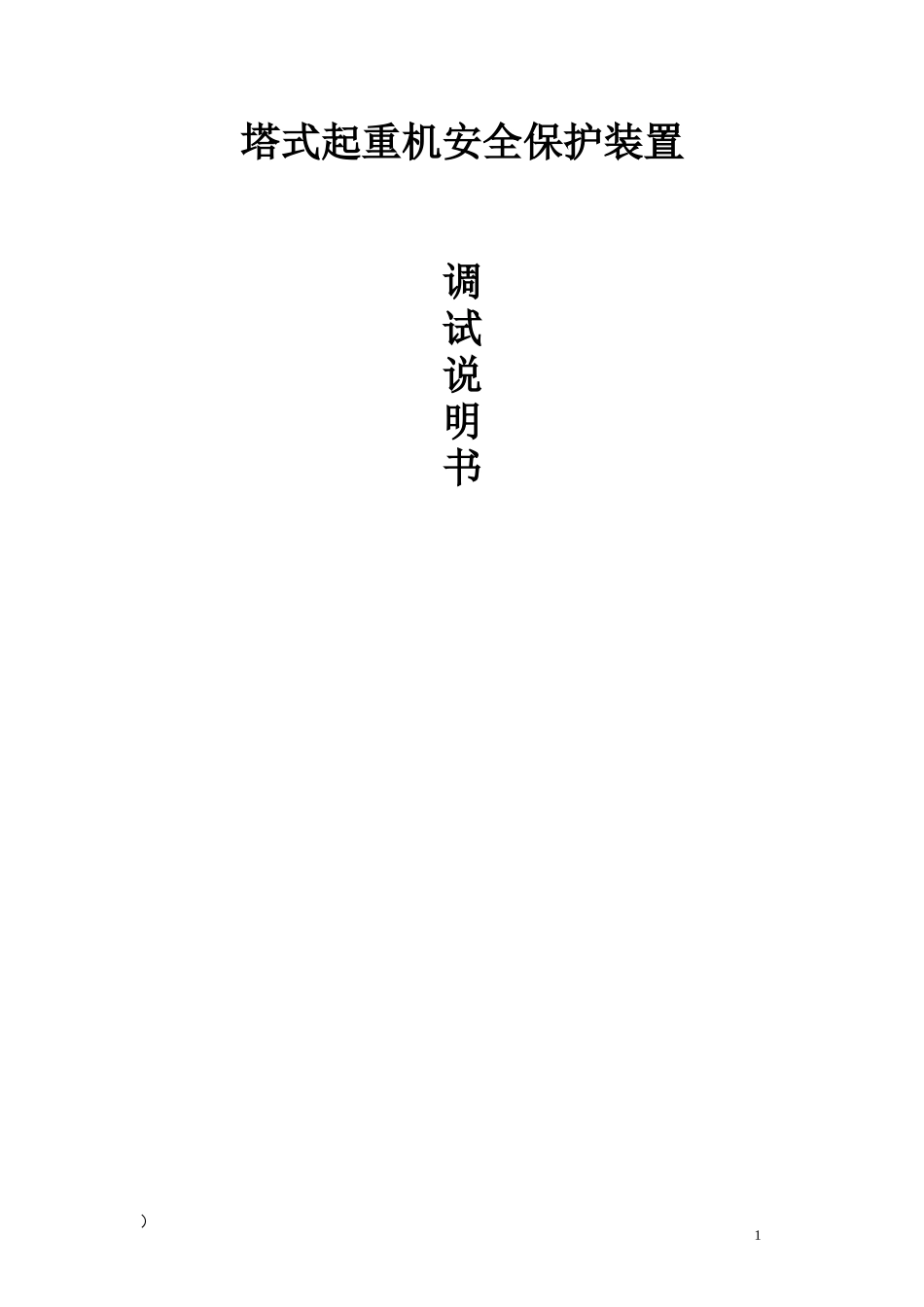

塔式起重机安全保护装置调试说明书）1目录第一章安全操作规程第二章安装操作步骤第三章调试操作规程第四章常见故障及处理方法）2第三章调试操作规程出厂之前,如果用户未加说明,我们的产品是未配置任何塔机参数和控制参数的,当用户在使用本产品以前,需要使用我们提供的专门的配置程序先进行系统配置,之后才能正常使用本产品.3.1软件主界面检查系统各部分连接无误,供电电压正常,接通KINCO-TB-AAA-000型塔式起重机安全保护装置主机电源,系统就开始启动,经过一系列自检动作和启动动作,即可进入软件运行界面,运行界面如下:主界面点击界面的右下角位置,进入【设置选定】界面）33.2参数设定1.2.1点击主页面的右下角位置，选择“基本设置”，通过密码验证即可进入“参数设定”画面,如下图）41.2.2曲线设定：此设定须由厂家指定或经专业培训合格的人士操作。非专业人士请勿私自修改。1.2.3幅度标定：当塔机初次使用或重新拆装后,需要进行幅度标定操作.幅度标定操作是用来确定小车幅度和幅度传感器采集数据对应关系的方法.）5具体操作如下：1.请驾驶员配合,将小车移动到大臂根部最小幅度处(无需吊重),2.此时触摸屏上的“”应在800－1500之间，如果不在此范围内，请将幅度传感器的销子拨掉，用手转动限位器，直到源数据在此范围内。注意:当小车变幅时,应该看到页面上“源数据”的数值有规律变大或者变小,如果此值无变化或者变化无规律,请联系厂家解决.3.插上幅度限位器的销子，设定幅度最小点（最小点为塔机组织中心到吊钩中心的距离），然后点击后面的。4.将小车移动到塔臂的最前端（此时源数据应变大），此时在标定点和总长度里输入塔臂的实际长充，然后点击后面的。5.设定报警参数，如下图最大幅度和最小幅度的设定以小车不冲出去为限。1.2.4高度标定：当塔机初次使用或升高标准节后,需要进行高度标定操作.高度标定操作是用来确定吊钩高度和高度传感器采集数据对应关系的方法。）6具体操作如下：1.请驾驶员配合,将小车移动到起重臂中央(无需吊重),将吊钩放至接触塔机工作区域的最低点（有可能是比地面还低）2.此时触摸屏上的“”应在800－1500之间，如果不在此范围内，请将高度传感器的销子拨掉，用手转动限位器，直到源数据在此范围内。注意:当吊钩上升或下降时,应该看到页面上“源数据”的数值有规律变大或者变小,如果此值无变化或者变化无规律,请联系厂家解决.3.插上幅度限位器的销子，设定高度最小点（一般设为0），然后点击后面的。4.将吊钩提升到最大高度（即最接近塔臂的位置），此时源数据应变大，此时在标定点和总长度里输入塔机的实际高度，然后点击后面的。6.设定报警参数1.2.5回转标定当塔机初次使用或拆装后,需要进行转角标定操作.转角标定操作是用来确定塔臂空间位置和转角传感器采集数据对应关系的方法。）7具体操作如下：1.请驾驶员配合,将塔臂移动到正东的方向2.将触摸屏上的调至4500－5000之间，方法同幅度、高度方法注意:当塔臂转动时,应该看到页面上“源数据”的数值有规律变大或者变小,如果此值无变化或者变化无规律,请联系厂家解决.3.设定转角最小点为1080度，然后点击后面的。4.逆时针转动塔臂一周，即还是转到正东的方向，此时源数据应变大。输入标定点为1440度，然后点击后面的.5.设定报警参数，左限为2016度，右限为0度。第二章常见故障及解决办法）8序号故障现象原因分析及对策1高度显示不正确1.检查高度限位器销子是否完好2.升高标准节后，高度是否已标定3.检查电缆有无损坏，挤断等4.打开高度标定，看源数据是否随吊钩的升高或下降而有规律地变化，若有变化，则重新标定高度，若无，请与厂家联系。2幅度显示不正确1.检查幅度限位器销子是否完好2.检查电缆有无损坏，挤断等3.打开幅度标定，看源数据是否随小车的前进或后退而有规律地变化，若有变化，则重新标定幅度，若无，请与厂家联系。3回转角度显示不正确1.检查幅度限位器销子是否完好2.检查电缆有无损坏，挤断等3.打开回转标定，看源数据是否随塔臂的旋转退而有规律地变化，若有变化，则重新标定转角，若无，请与厂家联系4重量显示不正确1．检查重量传感器的电缆是否完好，有无损坏，挤断2．检查称重传感...
