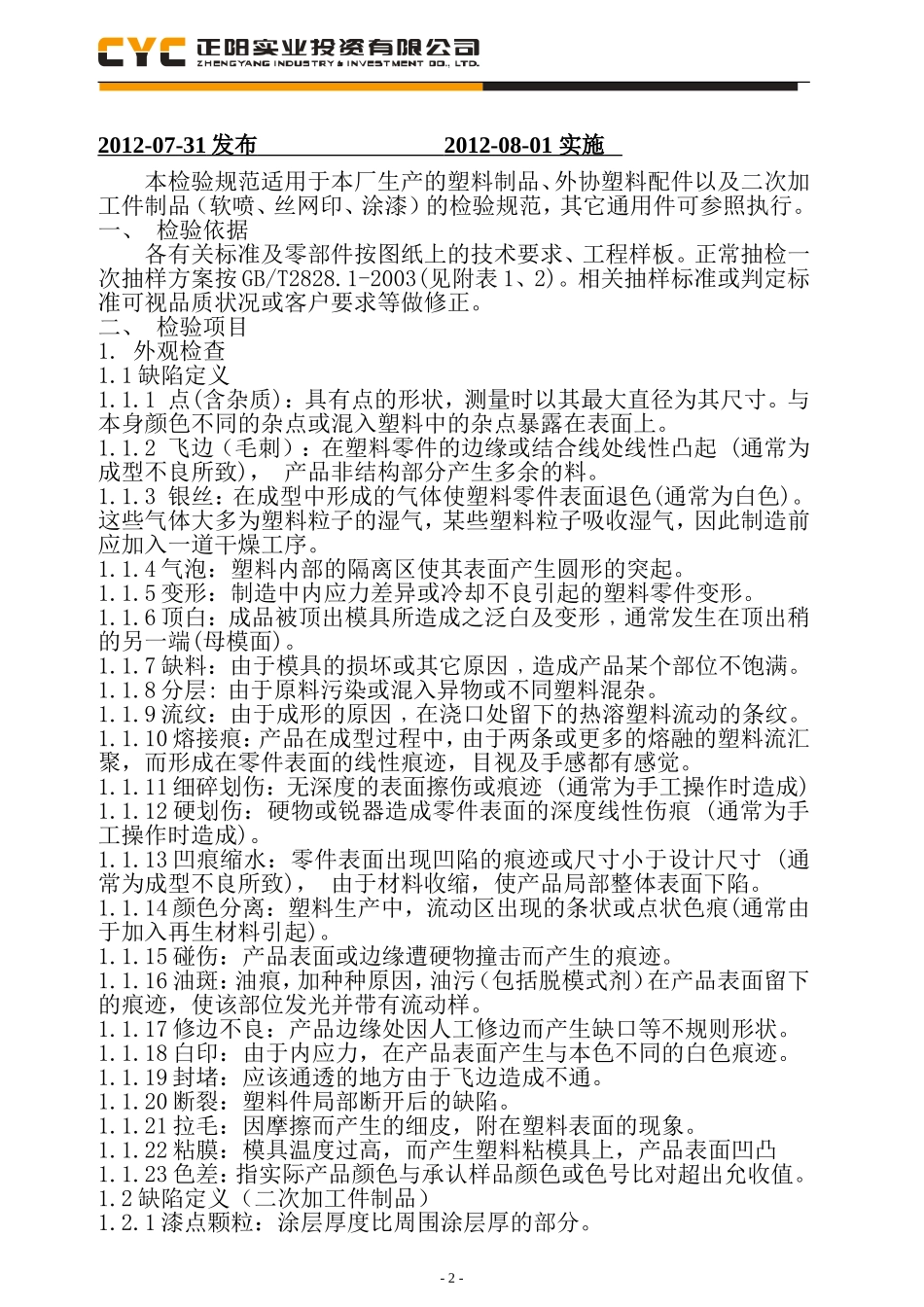

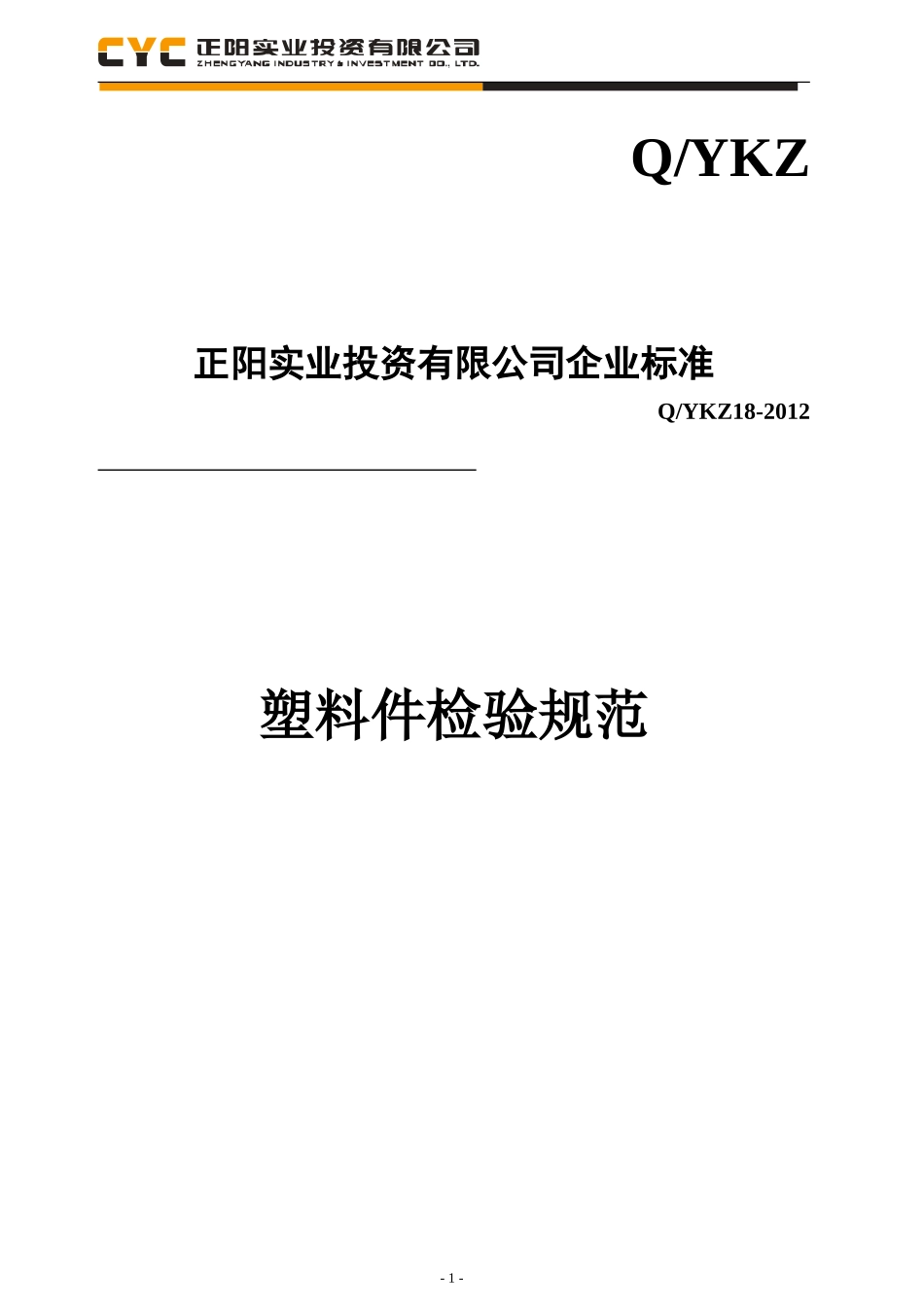

Q/YKZ正阳实业投资有限公司企业标准Q/YKZ18-2012塑料件检验规范-1-2012-07-31发布2012-08-01实施本检验规范适用于本厂生产的塑料制品、外协塑料配件以及二次加工件制品(软喷、丝网印、涂漆)的检验规范,其它通用件可参照执行。一、检验依据各有关标准及零部件按图纸上的技术要求、工程样板。正常抽检一次抽样方案按GB/T2828.1-2003(见附表1、2)。相关抽样标准或判定标准可视品质状况或客户要求等做修正。二、检验项目1.外观检查1.1缺陷定义1.1.1点(含杂质):具有点的形状,测量时以其最大直径为其尺寸。与本身颜色不同的杂点或混入塑料中的杂点暴露在表面上。1.1.2飞边(毛刺):在塑料零件的边缘或结合线处线性凸起(通常为成型不良所致),产品非结构部分产生多余的料。1.1.3银丝:在成型中形成的气体使塑料零件表面退色(通常为白色)。这些气体大多为塑料粒子的湿气,某些塑料粒子吸收湿气,因此制造前应加入一道干燥工序。1.1.4气泡:塑料内部的隔离区使其表面产生圆形的突起。1.1.5变形:制造中内应力差异或冷却不良引起的塑料零件变形。1.1.6顶白:成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)。1.1.7缺料:由于模具的损坏或其它原因﹐造成产品某个部位不饱满。1.1.8分层:由于原料污染或混入异物或不同塑料混杂。1.1.9流纹:由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹。1.1.10熔接痕:产品在成型过程中,由于两条或更多的熔融的塑料流汇聚,而形成在零件表面的线性痕迹,目视及手感都有感觉。1.1.11细碎划伤:无深度的表面擦伤或痕迹(通常为手工操作时造成)1.1.12硬划伤:硬物或锐器造成零件表面的深度线性伤痕(通常为手工操作时造成)。1.1.13凹痕缩水:零件表面出现凹陷的痕迹或尺寸小于设计尺寸(通常为成型不良所致),由于材料收缩,使产品局部整体表面下陷。1.1.14颜色分离:塑料生产中,流动区出现的条状或点状色痕(通常由于加入再生材料引起)。1.1.15碰伤:产品表面或边缘遭硬物撞击而产生的痕迹。1.1.16油斑:油痕,加种种原因,油污(包括脱模式剂)在产品表面留下的痕迹,使该部位发光并带有流动样。1.1.17修边不良:产品边缘处因人工修边而产生缺口等不规则形状。1.1.18白印:由于内应力,在产品表面产生与本色不同的白色痕迹。1.1.19封堵:应该通透的地方由于飞边造成不通。1.1.20断裂:塑料件局部断开后的缺陷。1.1.21拉毛:因摩擦而产生的细皮,附在塑料表面的现象。1.1.22粘膜:模具温度过高,而产生塑料粘模具上,产品表面凹凸1.1.23色差:指实际产品颜色与承认样品颜色或色号比对超出允收值。1.2缺陷定义(二次加工件制品)1.2.1漆点颗粒:涂层厚度比周围涂层厚的部分。-2-1.2.2垂流:涂层后由于局部喷漆量过大,产生下垂形成条状物。1.2.3皱皮:由于涂膜的流平性不良,涂层处产生的皱褶。1.2.4分界线不清:一种或两种不同颜色的涂料边界线互相交错。1.2.5针孔:由于喷涂产生的气泡破裂,产生的小孔。1.2.6漏噴:该喷没喷的部位。1.2.7喷花:涂膜厚度不均匀的部位。1.2.8杂物:涂膜表面因杂点,毛尘引起凹凸点。1.2.9泛白:涂膜表面呈气雾状。1.2.10碰伤、划伤:硬物或锐器造成零件表面的深度线性伤痕(通常为手工操作时造成)。1.2.11虚喷:涂膜厚度过薄,可看见基材底色的部位。1.2.12断印、重影、倾斜、移位:印刷中由于杂质或其它原因造成印刷字体中的白点等情况。1.2.13漏印:印刷内容缺划或缺角或字体断印缺陷大于0.3mm,也被认为有漏印。1.2.14字体精细偏差、墨迹不均:印刷过程中油墨干湿不均、印刷力度不一等原因。1.2.15错印、错字、丝印字体不可辩认:对样板不符1.2.16色差:指实际产品颜色与承认样品颜色或色号比对超出允收值1.2.17气丝:由于种种原因,气体在产品表面留下的痕迹与底面颜色不同并发亮,带有流动样。1.3外观缺陷的检验方法及要求:1.3.1视力:正常视力或娇正视力在1.0以上且无色盲1.3.2环境光源:正常光源,不能太阳直射;正常日光灯,室内无日光时用100w冷白荧光灯的照度为标准或使用专用灯箱。1.3.3目测距离:眼睛距离产品30-50cm直视为准,视线与被测物表面45土15°1.3.4观察时间:<10秒(每个可见平面需要3...
