《学生实验：探究——电流与电压、电阻的关系》课件2VIP专享VIP免费

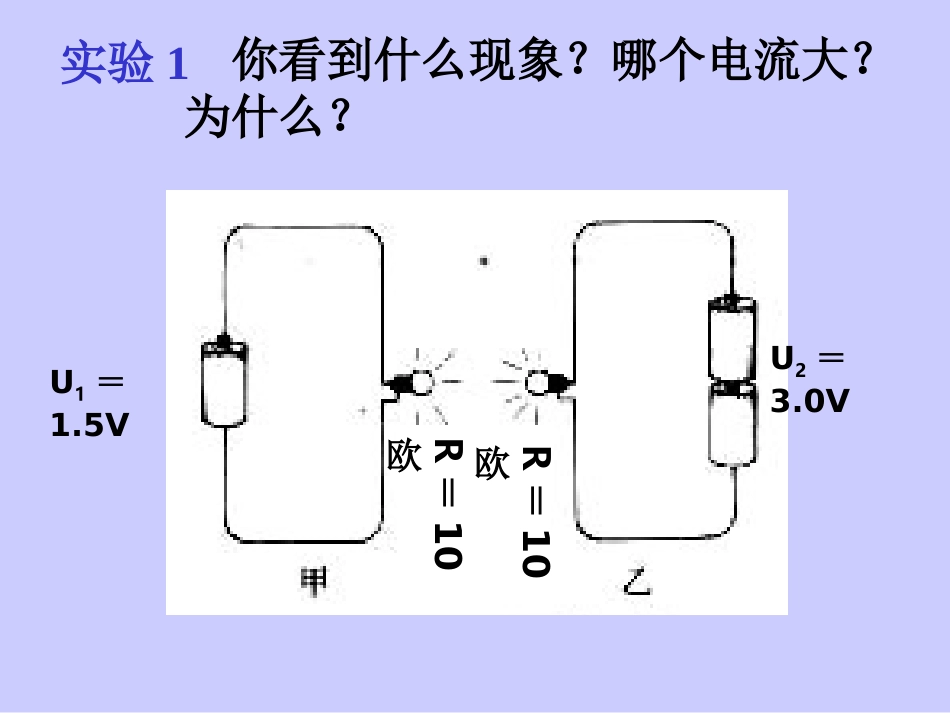

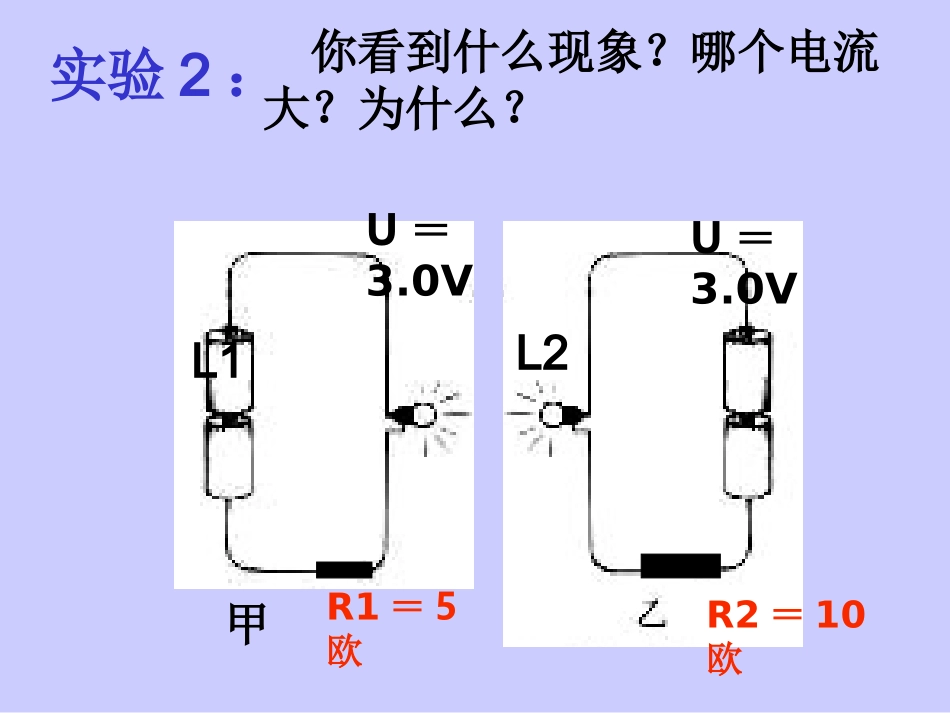

你看到什么现象？哪个电流大？为什么？R＝10欧R＝10欧U1＝1.5VU2＝3.0V实验1实验2：你看到什么现象？哪个电流大？为什么？甲L1L2R1＝5欧R2＝10欧U＝3.0VU＝3.0V由这两个实验，你想到了什么？想一想想一想电阻一定情况下，电压越大，电流可能越大电压一定情况下，电阻越大，电流可能越小第一节电流与电压、电阻的关系RUIURI导体中的电流跟电压、电阻之间的关系控制变量法探究一：R一定时，研究I与U的关系1.实验：保持________，研究_____和_______的关系电阻不变电流电压电路图电路图电路图思考：怎样能保证R两端的电压是变化的呢？电路图电路图实物图1.连接电路时开关应＿＿＿＿2.闭合开关前，滑动变阻器的滑片应移到_________位置。注意事项断开。电阻最大研究电流和电压的关系中滑动变阻器的作用：改变电阻R两端电压。R实验数据记录分析比较上面的实验数据，你还能得到什么结论？导体的电阻不变时，通过导体的电流和它两端的电压成正比。Ｒ＝5ΩU（V）1V1.5V2VI（A）3、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？探究二：U一定时，研究I与R的关系2.实验：保持________，研究_____和_______的关系。电压不变电流电阻思考：怎样改变电阻的大小？更换定值电阻后，怎样保持电压不变？研究电流和电阻的关系中滑动变阻器的作用：使电阻R两端电压保持不变电路图实物图R实验数据记录U=2VR（）510I（A）分析比较上面的实验数据，你还能得到什么结论？导体两端的电压不变时，通过导体的电流和它的电阻成反比。结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：＝IRU变换公式：U=IRR=IUR（Ω）单位：I（A）U（V）RUI一、欧姆定律：注意（1）I、U、R三者必须是同一电路或同一状态下的三个对应的量。（2）只有当R不变时，I与U成正比才成立；只有当U不变时，I与R成反比才成立。（3）I、U、R三者单位必须是同一单位制的单位。即分别是：安（A）、伏（V）、欧（Ω）德国科学家欧姆1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压U成正比，跟电流I成反比。”你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。2.试根据欧姆定律，完成下列表格。次序电压U（V）电流I（A）电阻R（Ω）（1）20.5（2）102（3）354155电阻（欧）电压（伏）电流（安）510．230．651表二：电阻（欧）电流（安）电压（伏）51．26100．6150．4分析表一所得到的数据可得结论：＿＿＿＿＿＿＿。分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿。3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：表一：4、判断：这个实验中滑动变阻器的作用是：这个实验用到的器材：__________、___________、____________、_______、___________、___________等。电源电阻R滑动变阻器R'开关S电压表电流表改变或保持导体（电阻R）两端的电压。二、计算：欧姆定律的应用例题1一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。解：已知R＝242欧，U＝220伏，由欧姆定律I＝U/R得：I＝220伏/242欧＝0.9安答：电流是0.9安。例题2一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安由欧姆定律I＝U/R，得：U＝IR＝10安×22欧＝220伏答：电压是220伏。例题3一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。解：已知U＝6伏，I＝0.3安由欧姆定律I＝U/R，得：R＝U/I＝6伏/0.3安＝20欧答：阻值是20欧。如何测量一个定值电阻的阻值?请画出测量的电路图,列出所需器材,写出测量步骤.
