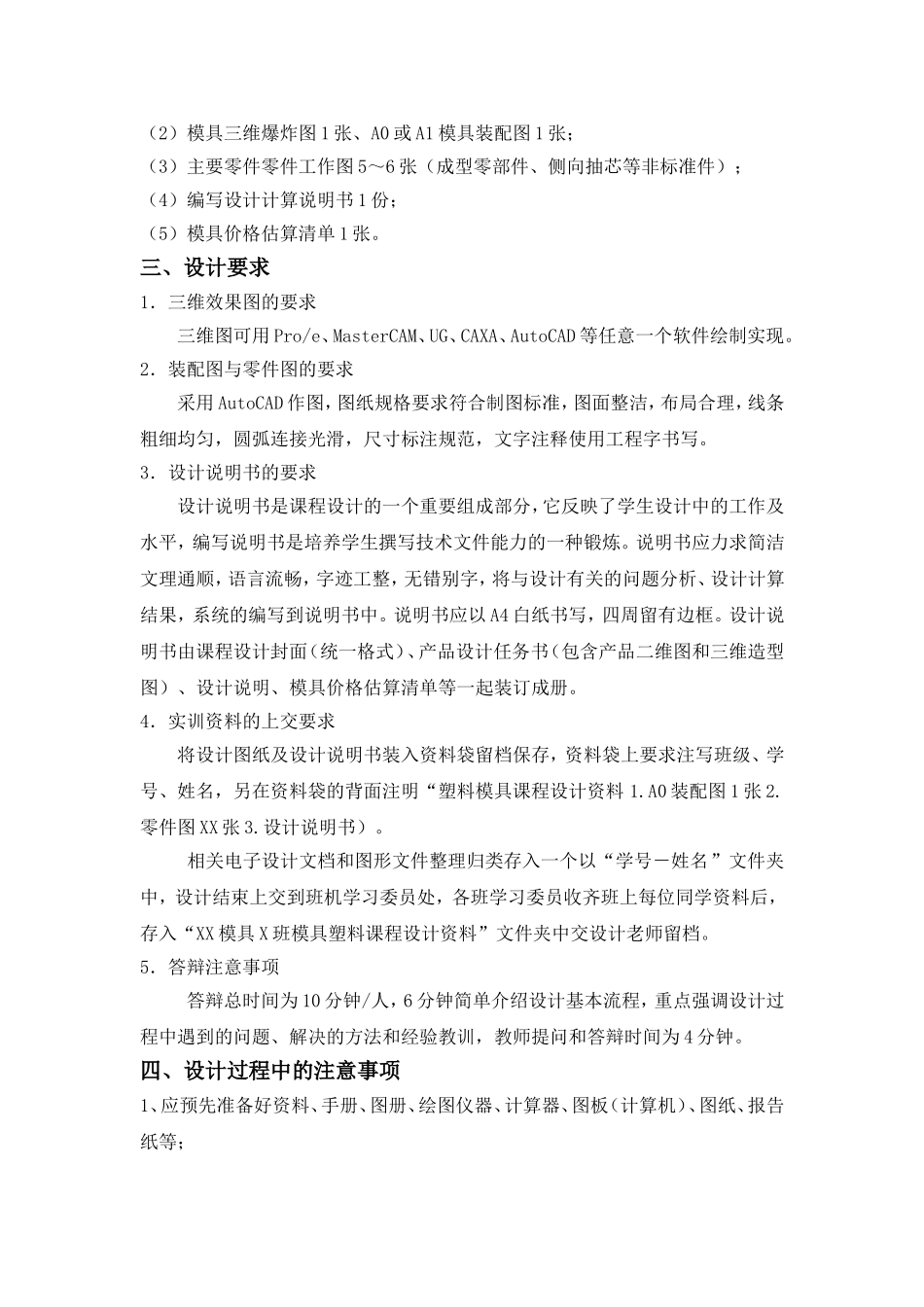

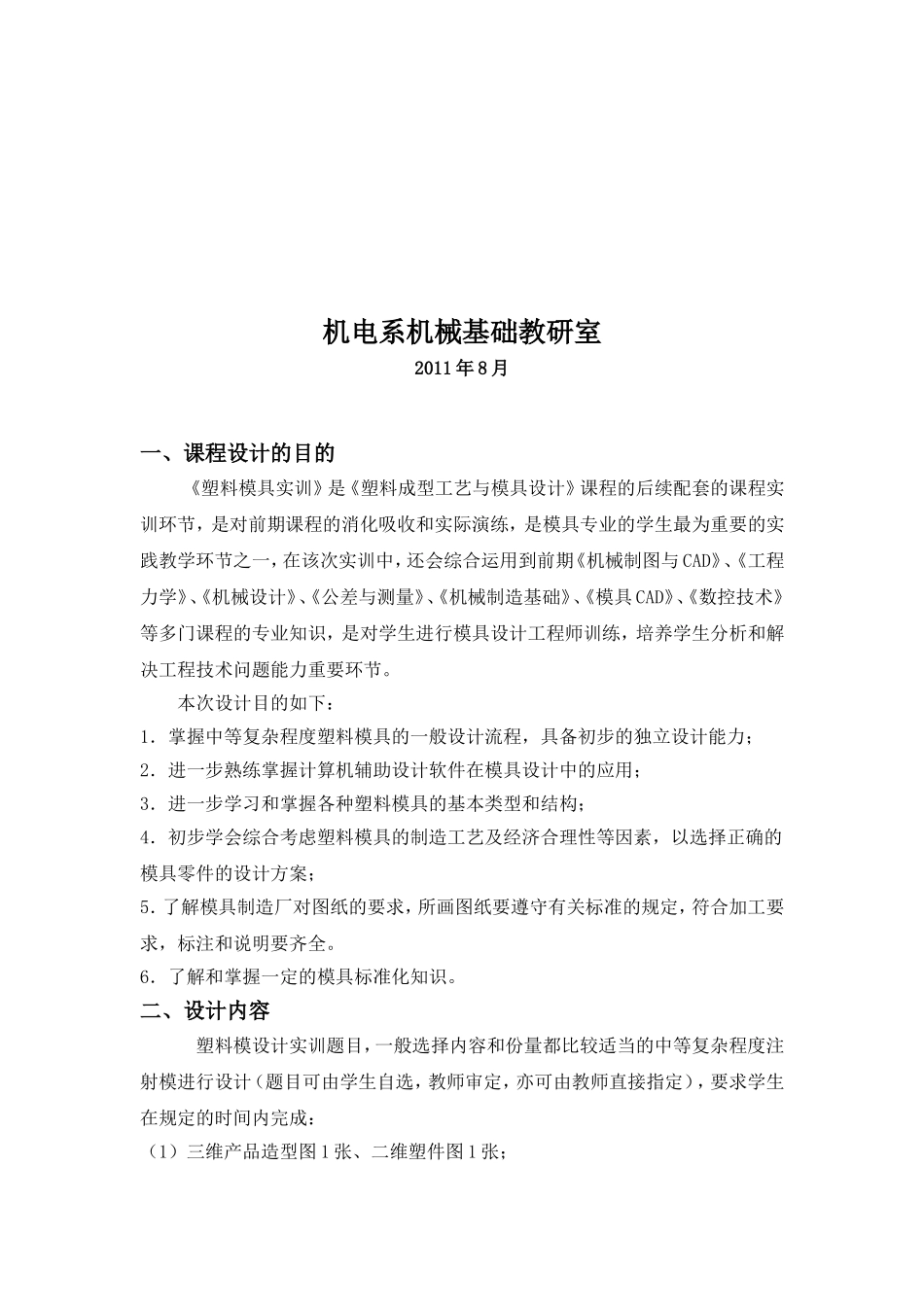

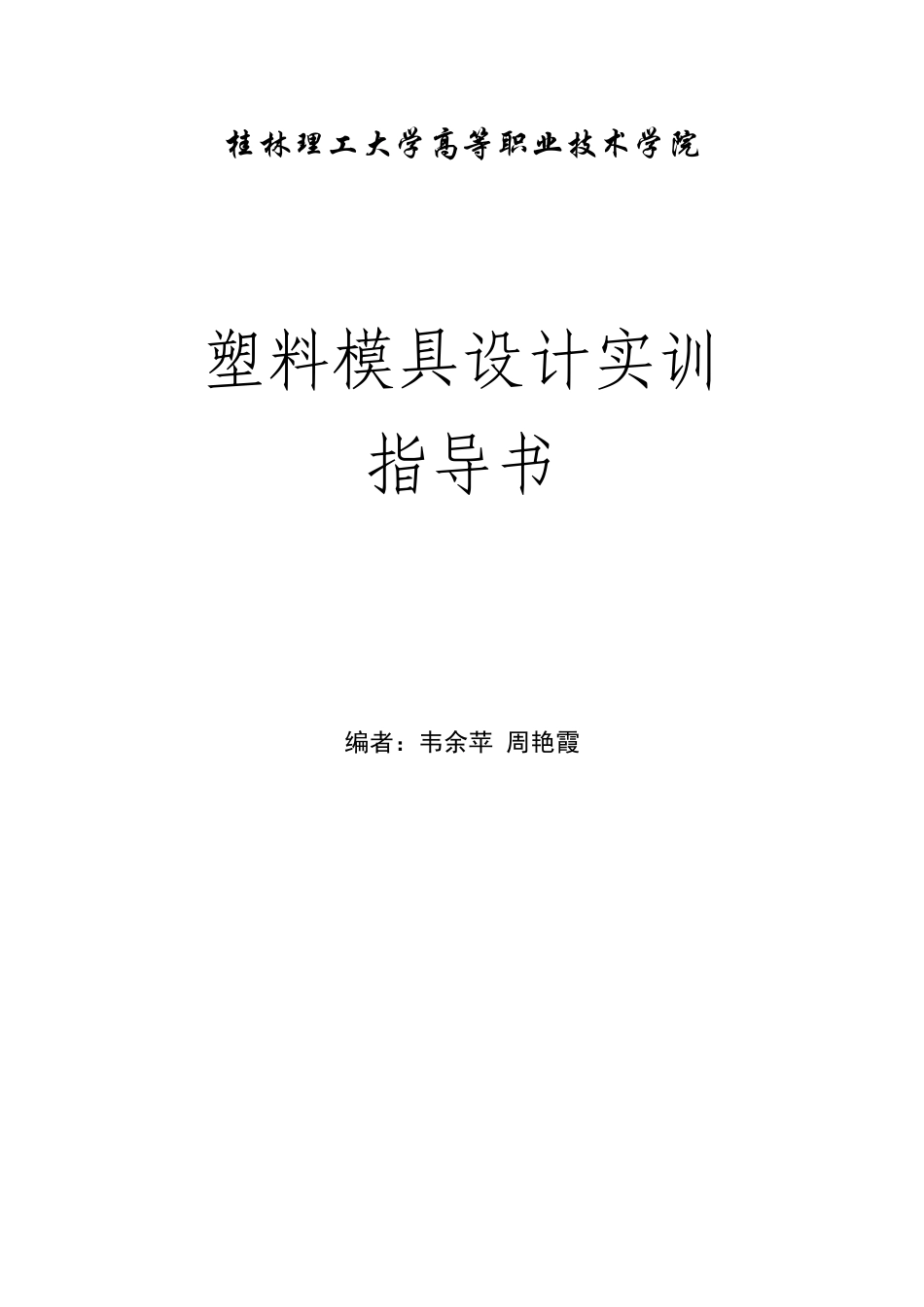

桂林理工大学高等职业技术学院塑料模具设计实训指导书编者：韦余苹周艳霞机电系机械基础教研室2011年8月一、课程设计的目的《塑料模具实训》是《塑料成型工艺与模具设计》课程的后续配套的课程实训环节，是对前期课程的消化吸收和实际演练，是模具专业的学生最为重要的实践教学环节之一，在该次实训中，还会综合运用到前期《机械制图与CAD》、《工程力学》、《机械设计》、《公差与测量》、《机械制造基础》、《模具CAD》、《数控技术》等多门课程的专业知识，是对学生进行模具设计工程师训练，培养学生分析和解决工程技术问题能力重要环节。本次设计目的如下：1．掌握中等复杂程度塑料模具的一般设计流程，具备初步的独立设计能力；2．进一步熟练掌握计算机辅助设计软件在模具设计中的应用；3．进一步学习和掌握各种塑料模具的基本类型和结构；4．初步学会综合考虑塑料模具的制造工艺及经济合理性等因素，以选择正确的模具零件的设计方案；5．了解模具制造厂对图纸的要求，所画图纸要遵守有关标准的规定，符合加工要求，标注和说明要齐全。6．了解和掌握一定的模具标准化知识。二、设计内容塑料模设计实训题目，一般选择内容和份量都比较适当的中等复杂程度注射模进行设计（题目可由学生自选，教师审定，亦可由教师直接指定），要求学生在规定的时间内完成：（1）三维产品造型图1张、二维塑件图1张；（2）模具三维爆炸图1张、A0或A1模具装配图1张；（3）主要零件零件工作图5～6张（成型零部件、侧向抽芯等非标准件）；（4）编写设计计算说明书1份；（5）模具价格估算清单1张。三、设计要求1．三维效果图的要求三维图可用Pro/e、MasterCAM、UG、CAXA、AutoCAD等任意一个软件绘制实现。2．装配图与零件图的要求采用AutoCAD作图，图纸规格要求符合制图标准，图面整洁，布局合理，线条粗细均匀，圆弧连接光滑，尺寸标注规范，文字注释使用工程字书写。3．设计说明书的要求设计说明书是课程设计的一个重要组成部分，它反映了学生设计中的工作及水平，编写说明书是培养学生撰写技术文件能力的一种锻炼。说明书应力求简洁文理通顺，语言流畅，字迹工整，无错别字，将与设计有关的问题分析、设计计算结果，系统的编写到说明书中。说明书应以A4白纸书写，四周留有边框。设计说明书由课程设计封面（统一格式）、产品设计任务书（包含产品二维图和三维造型图）、设计说明、模具价格估算清单等一起装订成册。4．实训资料的上交要求将设计图纸及设计说明书装入资料袋留档保存，资料袋上要求注写班级、学号、姓名，另在资料袋的背面注明“塑料模具课程设计资料1.A0装配图1张2.零件图XX张3.设计说明书）。相关电子设计文档和图形文件整理归类存入一个以“学号－姓名”文件夹中，设计结束上交到班机学习委员处，各班学习委员收齐班上每位同学资料后，存入“XX模具X班模具塑料课程设计资料”文件夹中交设计老师留档。5．答辩注意事项答辩总时间为10分钟/人，6分钟简单介绍设计基本流程，重点强调设计过程中遇到的问题、解决的方法和经验教训，教师提问和答辩时间为4分钟。四、设计过程中的注意事项1、应预先准备好资料、手册、图册、绘图仪器、计算器、图板（计算机）、图纸、报告纸等；2、应对塑料制品的成型工艺性进行认真地分析；3、模塑成型工艺方案论证后，经指导老师认可后，方可进行模具设计；4、画出的模具结构草图经指导教师认可后，方可绘制正式装配图及零件图；5、设计过程中采用边计算、边绘图、边修改的方法，本阶段发现的问题，需要对前面的设计和计算作相应的修改，甚至有的结构和具体尺寸需要通过绘图或经验公式才能确定。五、设计的一般程序塑料模具设计实训一般程序见下图。六、设计的进程安排表1-1塑料模具设计的进程安排周时主要内容说明次间第一周0.5参加设计动员会；准备好设计所需的资料、绘图用具及图纸等；明确设计任务1.5塑件产品造型设计和塑件工艺性分析星期二定题，星期四检查塑件二维图和三维图3塑料模具设计的方案论证；主要零部件的设计计算；模具草图绘制和三维造型；编写设计说明书草稿第二周星期一检查设计计算结果及模具草图第二周5完成装配工作图：绘制装配图...
