路面结构层材料要求VIP专享VIP免费

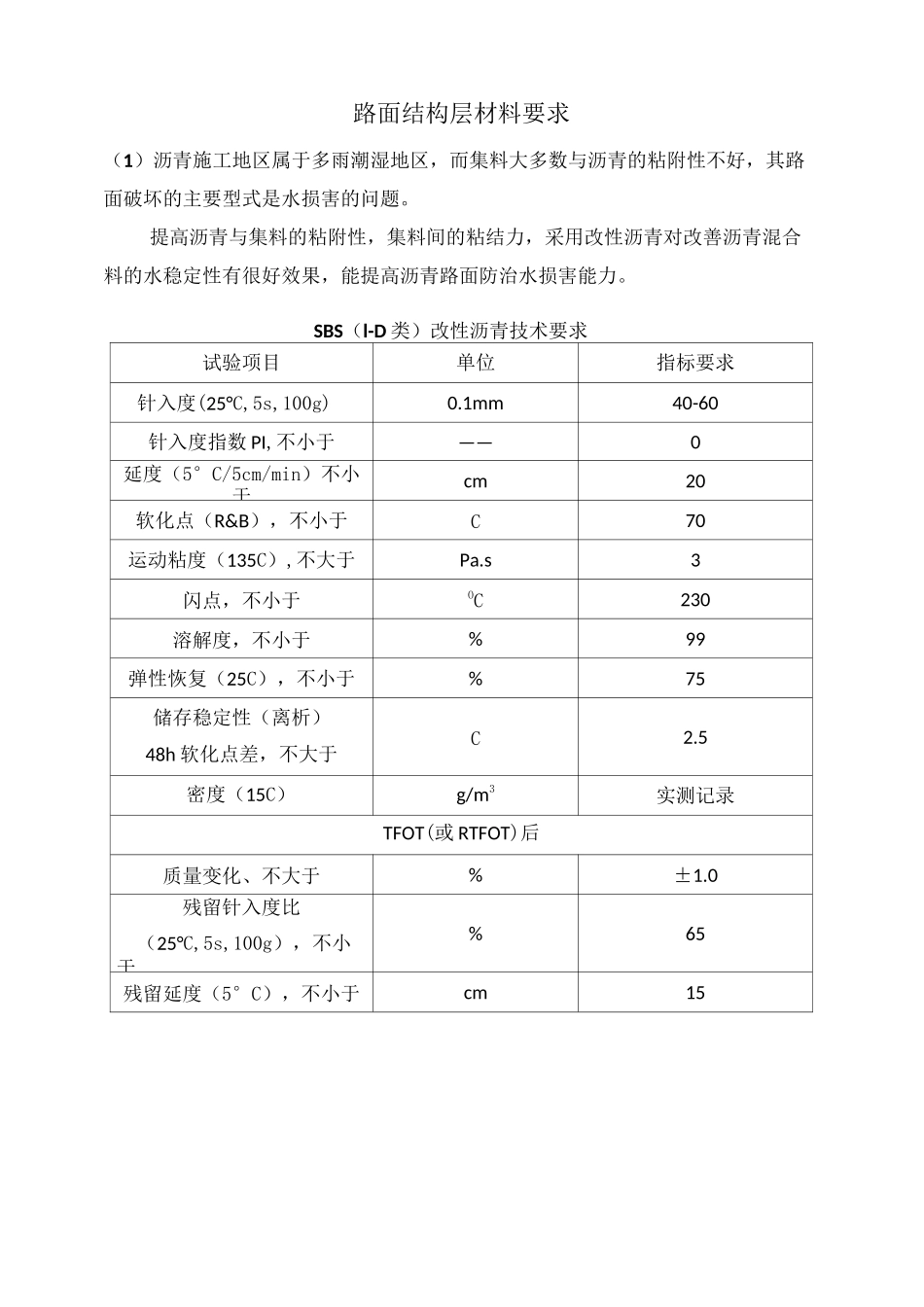

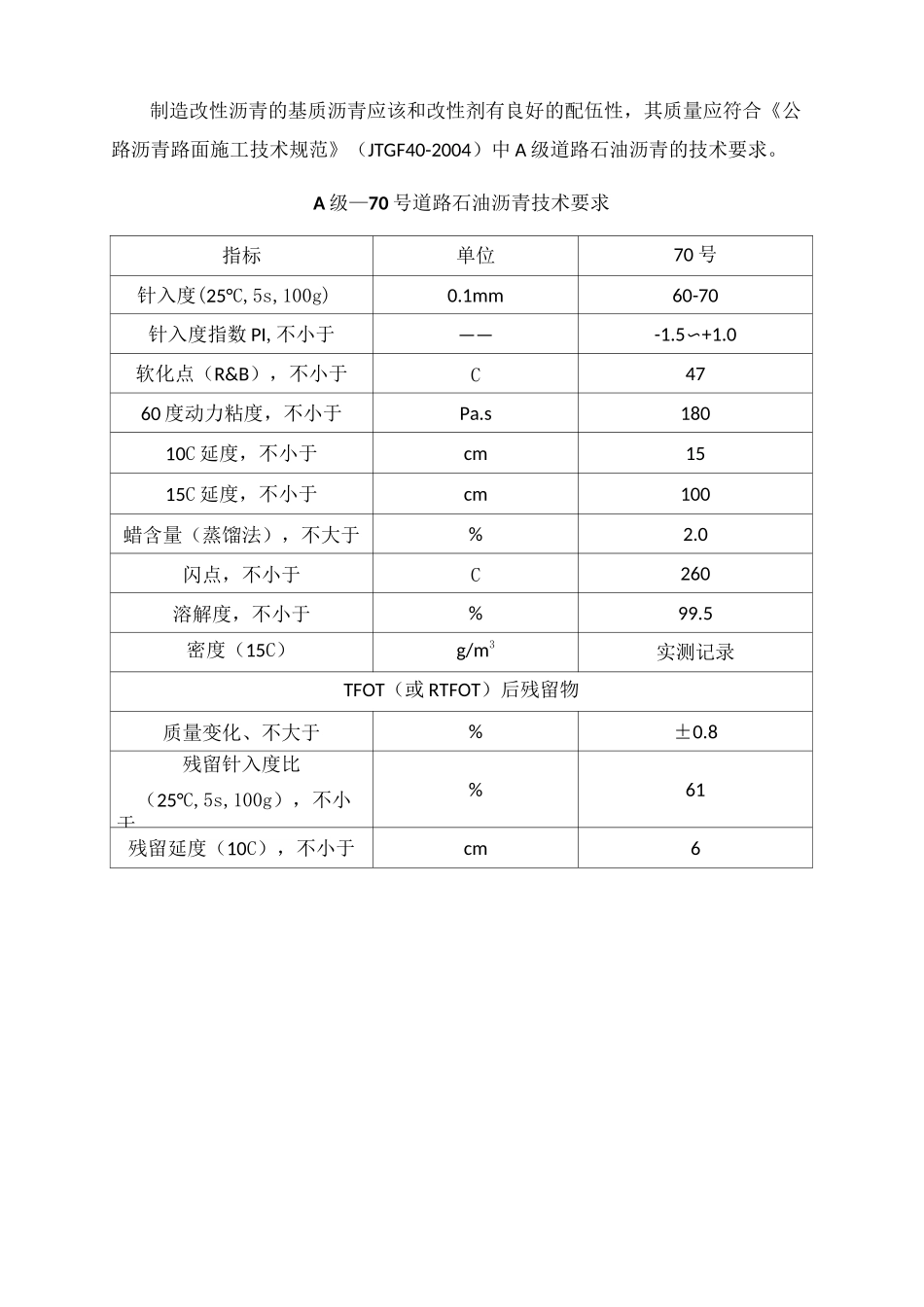

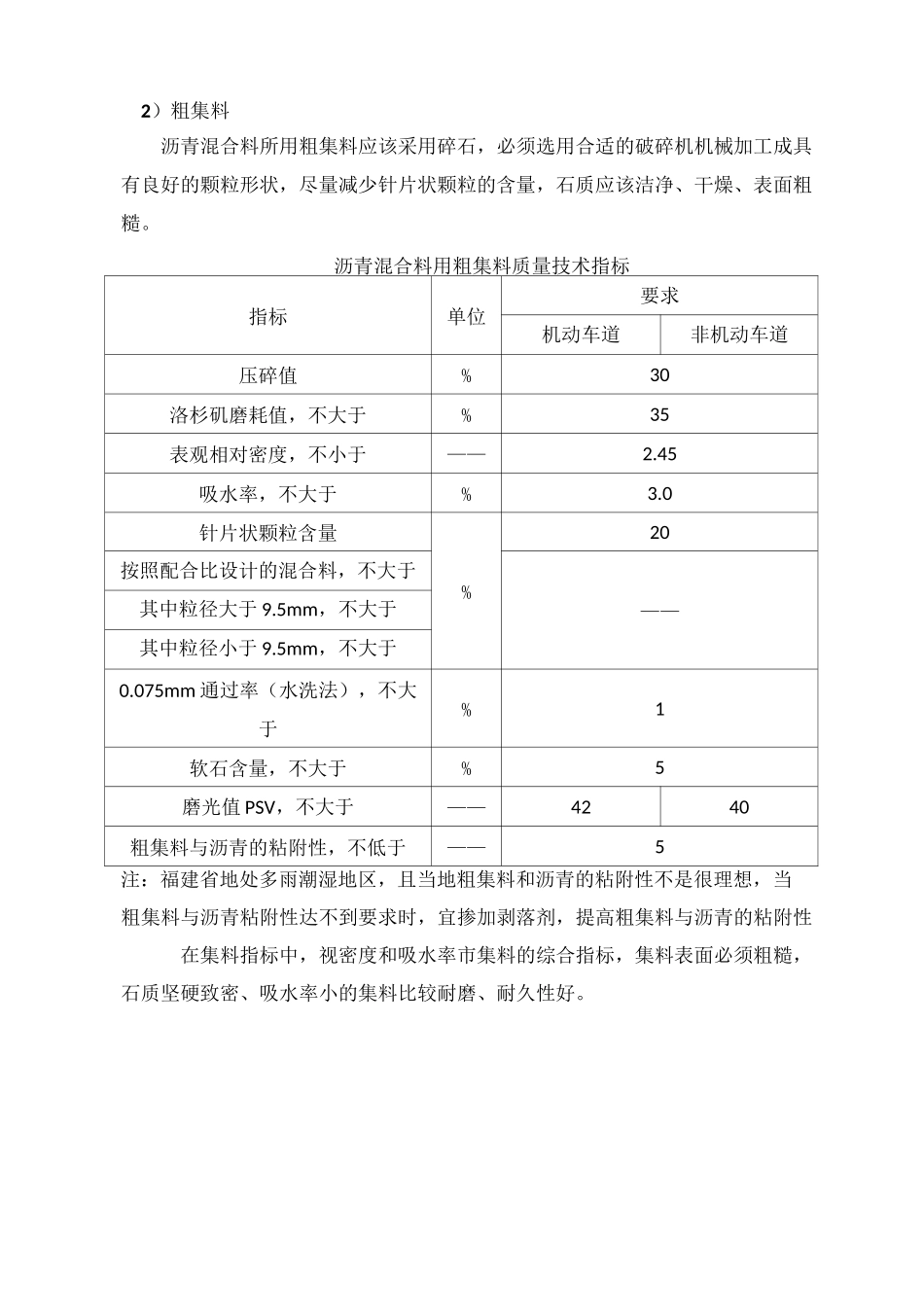

路面结构层材料要求（1）沥青施工地区属于多雨潮湿地区，而集料大多数与沥青的粘附性不好，其路面破坏的主要型式是水损害的问题。提高沥青与集料的粘附性，集料间的粘结力，采用改性沥青对改善沥青混合料的水稳定性有很好效果，能提高沥青路面防治水损害能力。SBS（l-D类）改性沥青技术要求试验项目单位指标要求针入度(25°C,5s,100g)0.1mm40-60针入度指数PI,不小于——0延度（5°C/5cm/min）不小于cm20软化点（R&B），不小于C70运动粘度（135C）,不大于Pa.s3闪点，不小于OC230溶解度，不小于%99弹性恢复（25C），不小于%75储存稳定性（离析）48h软化点差，不大于C2.5密度（15C）g/m3实测记录TFOT(或RTFOT)后质量变化、不大于%±1.0残留针入度比（25°C,5s,100g），不小于%65残留延度（5°C），不小于cm15制造改性沥青的基质沥青应该和改性剂有良好的配伍性，其质量应符合《公路沥青路面施工技术规范》（JTGF40-2004）中A级道路石油沥青的技术要求。A级—70号道路石油沥青技术要求指标单位70号针入度(25°C,5s,100g)0.1mm60-70针入度指数PI,不小于——-1.5〜+1.0软化点（R&B），不小于C4760度动力粘度，不小于Pa.s18010C延度，不小于cm1515C延度，不小于cm100蜡含量（蒸馏法），不大于%2.0闪点，不小于C260溶解度，不小于%99.5密度（15C）g/m3实测记录TFOT（或RTFOT）后残留物质量变化、不大于%±0.8残留针入度比（25°C,5s,100g），不小于%61残留延度（10C），不小于cm62）粗集料沥青混合料所用粗集料应该采用碎石，必须选用合适的破碎机机械加工成具有良好的颗粒形状，尽量减少针片状颗粒的含量，石质应该洁净、干燥、表面粗糙。沥青混合料用粗集料质量技术指标指标单位要求机动车道非机动车道压碎值%30洛杉矶磨耗值，不大于%35表观相对密度，不小于——2.45吸水率，不大于%3.0针片状颗粒含量%20按照配合比设计的混合料，不大于——其中粒径大于9.5mm，不大于其中粒径小于9.5mm，不大于0.075mm通过率（水洗法），不大于%1软石含量，不大于%5磨光值PSV，不大于——4240粗集料与沥青的粘附性，不低于——5注：福建省地处多雨潮湿地区，且当地粗集料和沥青的粘附性不是很理想，当粗集料与沥青粘附性达不到要求时，宜掺加剥落剂，提高粗集料与沥青的粘附性在集料指标中，视密度和吸水率市集料的综合指标，集料表面必须粗糙，石质坚硬致密、吸水率小的集料比较耐磨、耐久性好。3）细集料细集料包括天然砂、机制砂和石屑，应该保持洁净、干燥、无风化、无杂质。沥青混合料用细集料质量技术要求指标单位要求机动车道非机动车道表观相对密度，不小于——2.52.45坚固性（＞0.3mm部分），不小于%12——含泥量（＜0.075mm的含量），不大于%35砂当量，不小于%6050亚甲篮值，不大于g/Kg25——棱角性（流动时间），不小于s30——注：对于天然砂，采用＜0.075mm含量的百分数通过率控制细集料的洁净程度;对于石屑和机制砂，采用砂当量（适用于0〜4.75mm）或者亚甲蓝值指标（适用于0〜2.36mm或0〜0.15mm）来控制细集料的洁净程度。4）填料沥青混合料的矿粉必须采用碱性岩石磨细得到的矿粉，要求矿粉始终保持干燥不起团，能自由从矿粉仓自由流动，拌合机的回收粉尘不得作为填料使用，为改善集料和沥青的粘附性，要求采用干燥的磨细一级消石灰粉作为填料的一部分，其掺量由试验确定。沥青混合料用矿粉质量要求项目单位指标表观相对密度，不小于T/m32.5含水量%1级配范围<0.6mm100<0.15mm%90〜100<0.075mm70〜100外观——无团料结块亲水系数——<1塑性指数%<4（5）沥青混合料配合比设计和性能检验①路用性能指标路面面层应具有平整、密实、抗滑、耐久的品质，并具有高温抗车辙、低温抗开裂以及良好的抗水损害能力。沥青路面技术指标项目目标值测试方法平整度国标平整度指数IRI<2.0m/km、a<1.0mmT0933、T0932抗滑性能横向力系数SFC60±5460T0965、T0961、T0963构造深度TD(mm)±0.55咼温稳定性改性沥青混合料，动稳定度不小于2800次/mmT0719普通沥青混合料，动稳定度不小于1000次/mm②配合比设计沥青混合料的配合比设计应遵循《公路沥青路面施工技术规范》（JTGF40-2004的有关规定执行，必须进行热拌沥青...
