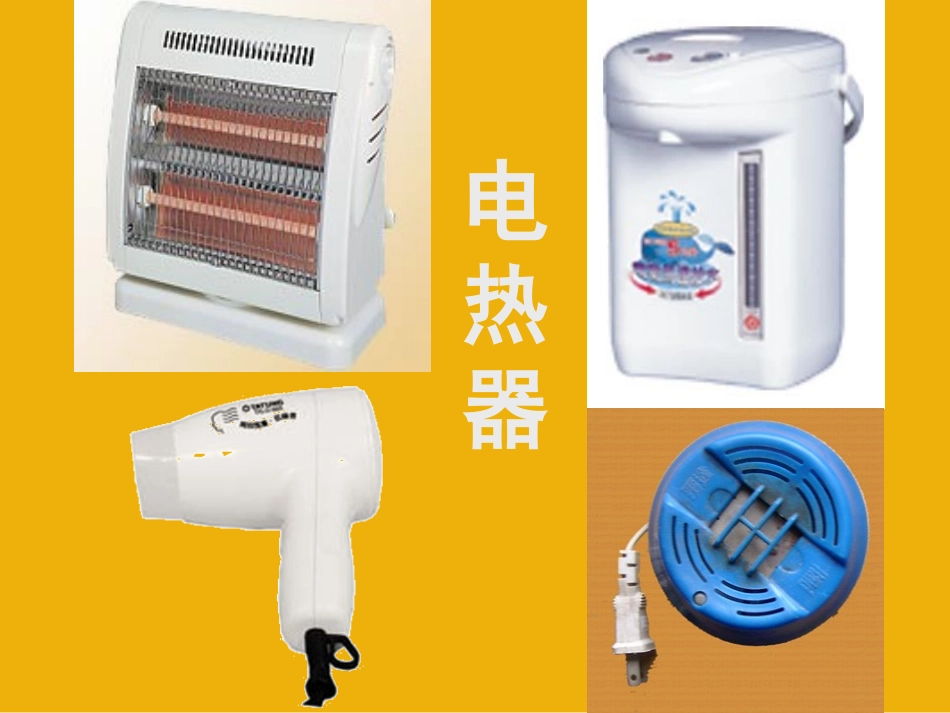

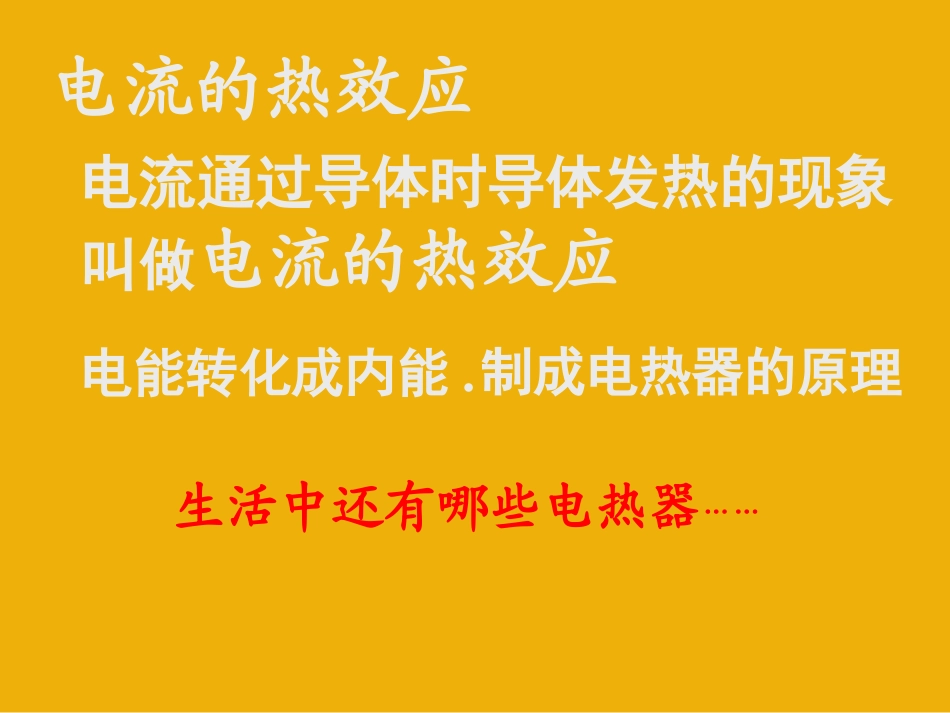

第十五章电功和电热三电热器电流的热效应电热器电流通过导体时导体发热的现象叫做电流的热效应电能转化成内能.电流的热效应制成电热器的原理生活中还有哪些电热器……问题问题电流通过电热器所产生的热量多少与哪些因素有关？猜测猜测电流电阻通电时间设计实验设计实验实验方法实验方法控制变量法控制变量法实验电路图实验电路图Q1:怎样研究电热器电阻大小对产生热量多少的影响?Q2:怎样研究电流大小对产生热量多少的影响?Q3:如何定性地比较产生热量多少?进行实验进行实验在电流_____(相同/不同)的情况下,电阻___(大/小)的那个电阻圈夹着的火柴先被点燃.这说明在相同时间内，电阻值较大的电阻产生的热量较___(多/少)电流增大,夹在同一电阻圈中的火柴被点燃的时间变___(长/短).这说明电流增大时,在相同时间内电阻产生的热量___(增多/减少)在电阻和电流大小不变时,通电时间越长,火柴越容易点燃,产生的热量就越___(多/少)相同大多短增多多电流通电阻丝时产生的热量与导体本身的___________、通过导体的_________以及通电时间有关电阻电流实验结论实验结论Q=WW=UItU=IRQ=I2Rt数学表达式：Q=I2Rt电流通过导体时产生的热量,与电流的平方成正比,与导体的电阻成正比,与通电时间成正比.焦耳定律焦耳定律例1某电热器电阻丝的电阻为55欧,接入220V的电路中,在20分钟内产生多少热量?例2如图所示，电源电压220伏，R是电烙铁，标有“220V，40W”字样；L是电灯泡，标有“PZ220—40”字样.当开关S闭合时，电烙铁每分钟产生的热量是______焦，当开关S断开时，电烙铁的实际功率是__瓦；开关S断开后，整个电路工作__小时消耗1千瓦电能.例3为了研究温度对种子发芽的影响,课外活动小组要做一只电烘箱,要求在10min内产生6×104J的热量,接用的是家庭电路,请计算一下这只电烘箱电热丝的电阻是多少?标有“220V100W”的白炽灯正常工作时,在1min内将产生多少热量?将消耗多少电能?若接在55V的电路中呢?练1练2图是一个电热毯的简化电路图，电源电压为220V，R1是发热电阻，R2是阻值为616Ω的分压电阻，S是控制电热毯工作状态的开关。S转到触点1为断开状态；S转到触点2为低温状态；S转到触点3为高温状态，此时功率为100W。求：（l）当开关S转到触点3时。电热毯的发热电阻R1是多少Ω？（2）当开关S转到触点2时，通过电路的电流是多少安？发热电阻R1消耗的功率是多少瓦特？CFXB型“220V1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量为多少？
