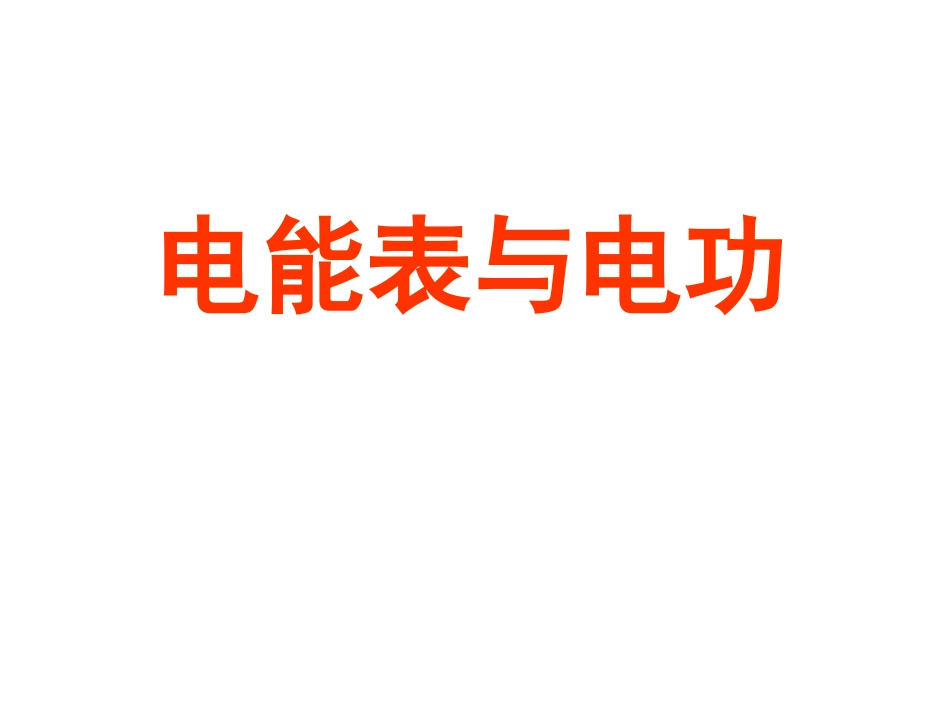

电能表与电工(韩新南课件)VIP免费

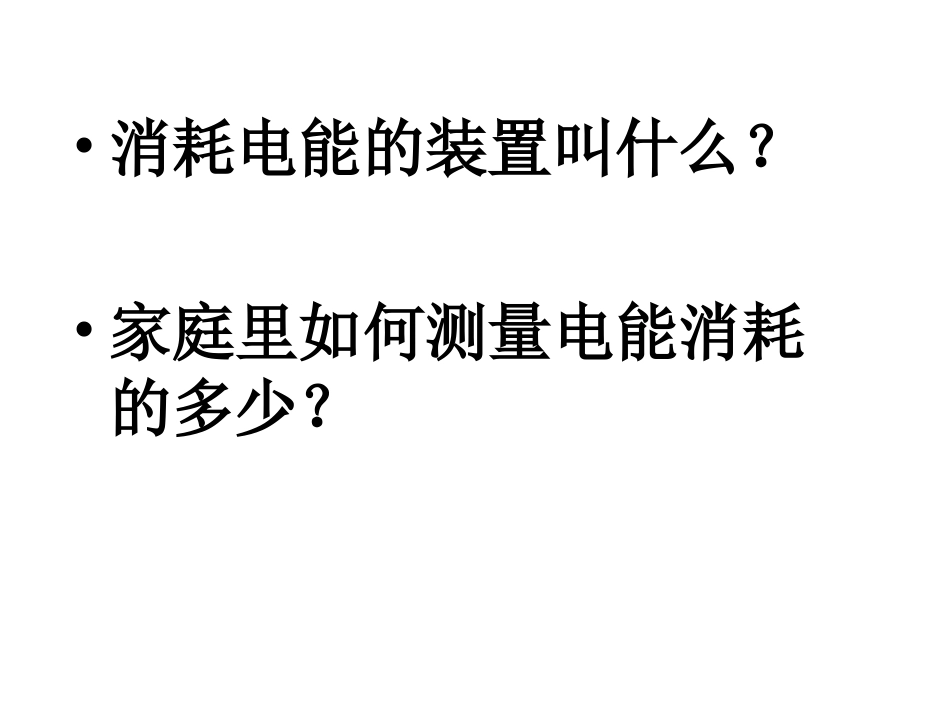

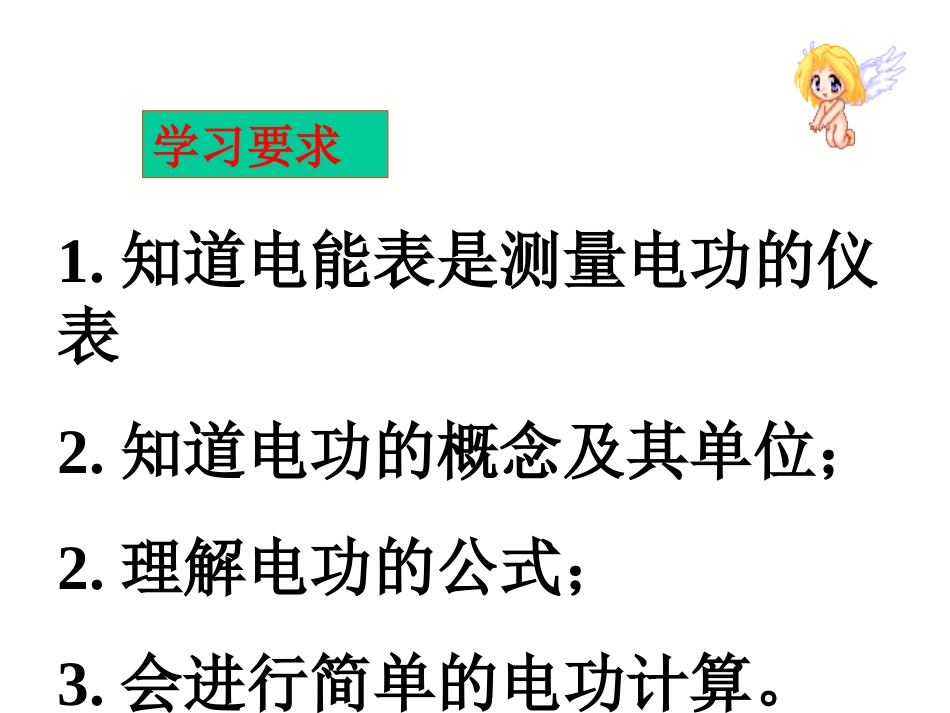

电能表与电功学习要求1.知道电能表是测量电功的仪表2.知道电功的概念及其单位；2.理解电功的公式；3.会进行简单的电功计算。•消耗电能的装置叫什么？•家庭里如何测量电能消耗的多少？一、电能表：（用来测量电路消耗电能的仪表叫做电能表。）（一）认识电能表。（二）电能表的主要技术参数和示数说明（三）电能的计量单位（四）举例电功返回认识电能表1、“电压”表示电能表适用的额定电压。[信息1]额定电压是指用电器或电学仪表正常工作时的电压。2、“电流规格”表示电能表持续工作时的最大电流，括号里的数字表示允许在短时间内通过的最大电流。3、“每千瓦时的转数”表示用电1kW·h电能表转过的圈数。（二）电能表的主要技术参数和示数说明。P3４、电能表的示数由四位整数和一位小数组成。电能表的计量单位千瓦时（kW·h)，俗称度。１kW·h＝10３Ｗ×３６００s1千瓦时=1度=3.6×106焦＝3.6×106J在数值上等于功率为１kW的用电器工作1h所消耗的电能。4267843744W1=______kw•hW2=______kw•h1月底:2月底:W=______________kw•h4267.84374.4W2-W1=106.622月份用电月份用电［例题］小明家2003年1、2月底电能表的示数如图所示。请计算小明家2月份消耗了多少电能？若1kW·h电费为0.52元，应付多少电费？解：4374.4kW·h–4267.8kW·h=106.6kW·h106.6kW·h×0.52元/(kW·h)=55.43元答：小明家二月份共消耗电能106.6千瓦时，若1kW·h电费为0.52元，应付55.43元电费.电热水壶灯火阑珊电动机给电池充电家庭中，哪些器件需要用电？它们消耗家庭中，哪些器件需要用电？它们消耗的电能到哪儿去了？的电能到哪儿去了？说出能量的转化过程。说出能量的转化过程。电能的转化过程电能的转化过程就是____做功做功的过程电流电流二、电功（电流所做的功叫做电功）1、探究影响电流做功的因素（1）与电压的关系（2）与电流的关系（3）与通电时间的关系2、电功的计算公式3、电功的计算举例巩固探究电功与电流的关系结论：在通电时间和电压相同的情况下电流大的灯泡做的功多。返回探究电功与电压的关系结论：在通电时间和电流相同的情况下，电压大的灯泡做的功多。返回电流电压不变的情况下，通电时间越长电流做的功越多。返回一、如果将通过用电器的电流记做I，加在用电器两端的电压记做U，通电时间为t，电流对用电器做的功记作W，则：W=UIt二、电能、电功的单位都是焦耳，符号为J返回１kW·h=3600J•普通手电筒的小灯泡每秒消耗的普通手电筒的小灯泡每秒消耗的电能约电能约1J1J；；•11只只40W40W的白织灯，每秒消耗的的白织灯，每秒消耗的电能约电能约40J40J；；•电力机车行驶电力机车行驶1min1min，消耗的电，消耗的电能约为能约为33亿亿JJ电功的单位:J——信息快递小结1.知道电能表是测量电功的仪表2.知道电功的概念及其单位；2.理解电功的公式；3.会进行简单的电功计算。分析：只需求出在1h内的电功，就可以知道所消耗的电能.已知：U=220V,I=350mA=0.35A,t=3600s.求：W=？解：由电功的公式得W=UIt=220V×0.35A×3600s=2.772×105J.答：通电1h，电炉铁消耗了2.772×105J.的电能。[[例题选讲例题选讲11]]一把电烙铁接在一把电烙铁接在220V220V的电路中，通过的电路中，通过它的电流是它的电流是350mA350mA，问通电，问通电1h1h消耗了多少电消耗了多少电能？能？•例题：•课本P5
