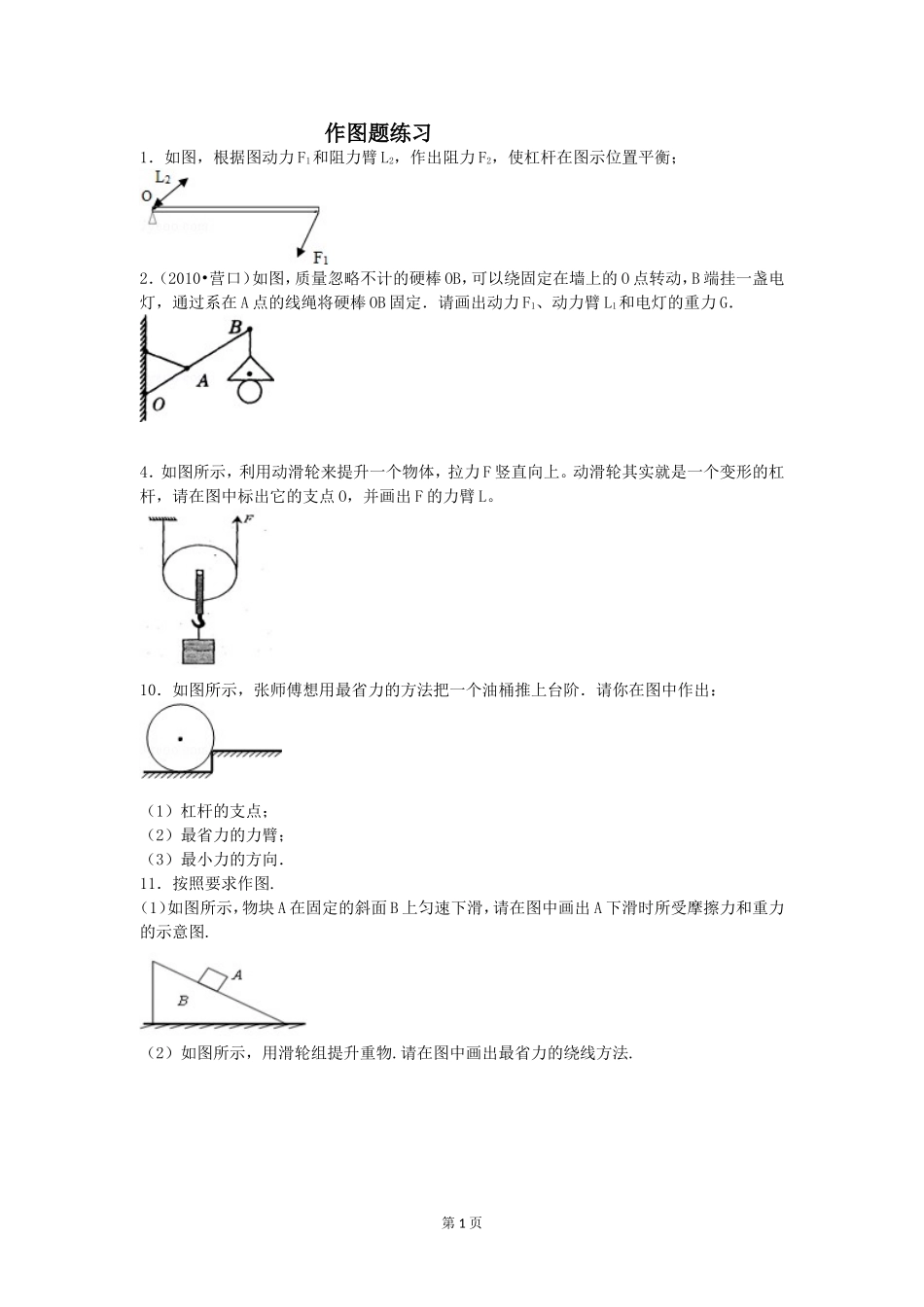

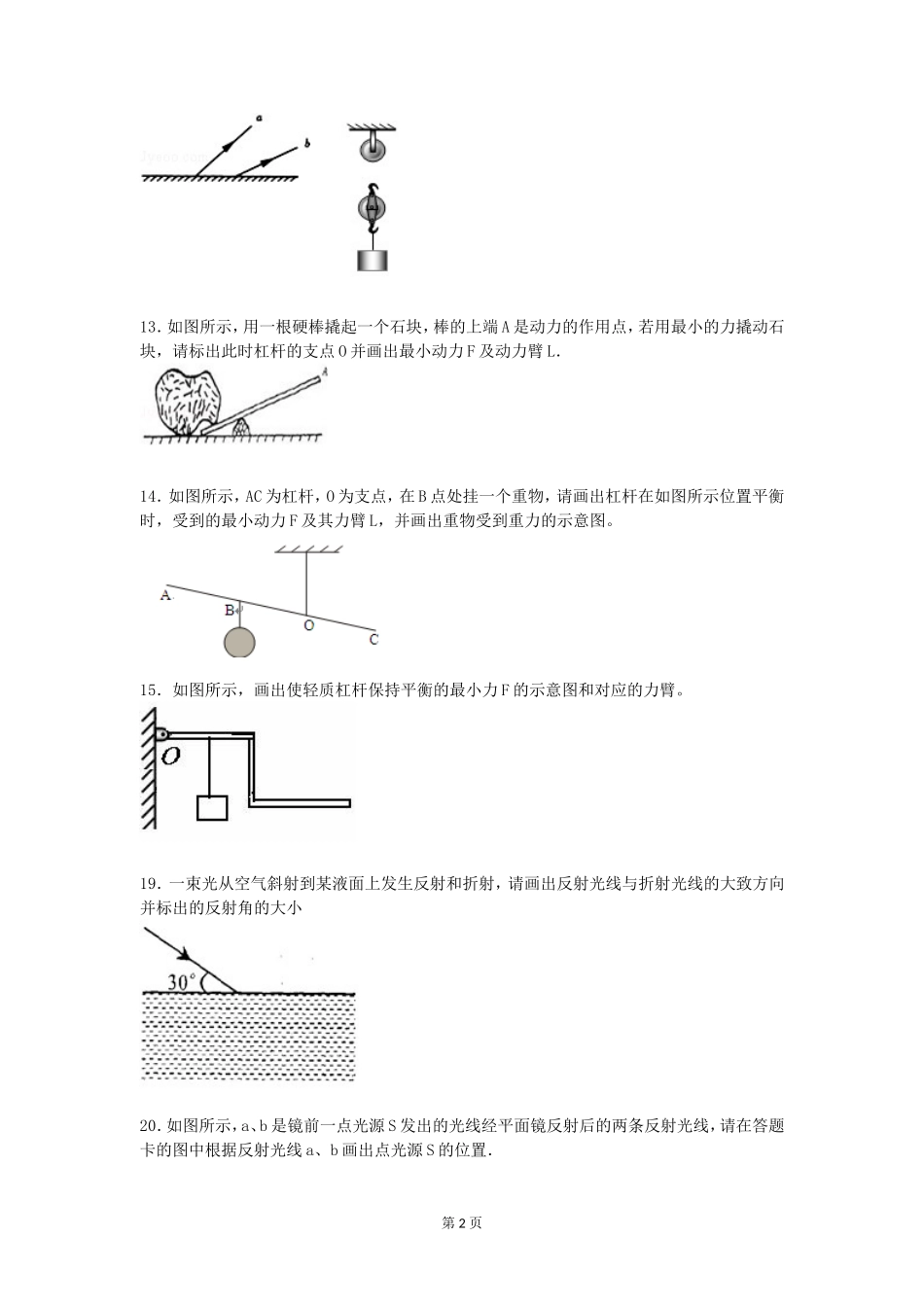

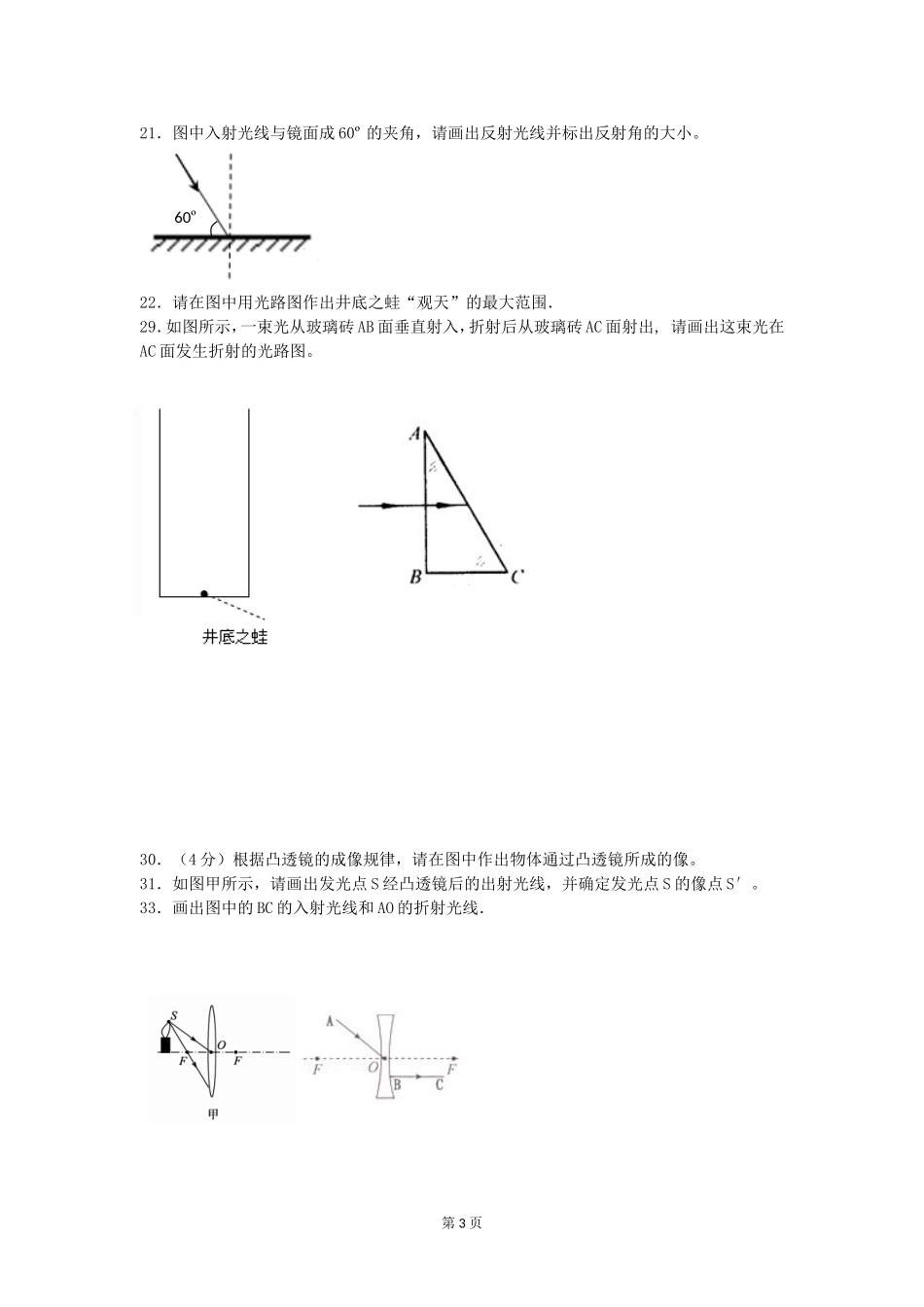

第1页作图题练习1．如图，根据图动力F1和阻力臂L2，作出阻力F2，使杠杆在图示位置平衡；2．（2010•营口）如图，质量忽略不计的硬棒OB，可以绕固定在墙上的O点转动，B端挂一盏电灯，通过系在A点的线绳将硬棒OB固定．请画出动力F1、动力臂L1和电灯的重力G．4．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上。动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L。10．如图所示，张师傅想用最省力的方法把一个油桶推上台阶．请你在图中作出：（1）杠杆的支点；（2）最省力的力臂；（3）最小力的方向．11．按照要求作图.（1）如图所示，物块A在固定的斜面B上匀速下滑，请在图中画出A下滑时所受摩擦力和重力的示意图.（2）如图所示，用滑轮组提升重物.请在图中画出最省力的绕线方法.第2页13．如图所示，用一根硬棒撬起一个石块，棒的上端A是动力的作用点，若用最小的力撬动石块，请标出此时杠杆的支点O并画出最小动力F及动力臂L．14．如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F及其力臂L，并画出重物受到重力的示意图。15．如图所示，画出使轻质杠杆保持平衡的最小力F的示意图和对应的力臂。19．一束光从空气斜射到某液面上发生反射和折射，请画出反射光线与折射光线的大致方向并标出的反射角的大小20．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．第3页21．图中入射光线与镜面成60º的夹角，请画出反射光线并标出反射角的大小。22．请在图中用光路图作出井底之蛙“观天”的最大范围．29．如图所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出,请画出这束光在AC面发生折射的光路图。30．（4分）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像。31．如图甲所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′。33．画出图中的BC的入射光线和AO的折射光线．60º第4页参考答案1．见解析【解析】试题分析：根据力与力臂的关系进行画图，过力臂的末端作垂直于力臂的作用力即可．解：过L2的末端作垂直于杠杆的阻力F2．如图所示：点评：知道杠杆中力与力臂的关系，会根据力臂的画法作出杠杆的作用力或力臂．2．见解析【解析】试题分析：（1）线绳对硬棒的力为动力，动力臂是从支点到动力的作用线的距离．由支点向动力的作用线做垂线，垂线段的长度即为动力臂．（2）过电灯的重心沿竖直向下画一带箭头的线段，表示重力G．解：线绳对硬棒的力为动力F1，由支点O向动力的作用线做垂线，垂线段的长度即为动力臂L1．过电灯的重心沿竖直向下画一带箭头的线段，表示电灯的重力，如图所示：点评：画力臂的方法：首先确定支点、动力、阻力．然后用虚线画出动力和阻力的作用线，再做出支点力的作用线的距离，最后标出动力臂和阻力臂．3．【解析】试题分析：力的示意图是用带箭头的线段表示力的方向和作用点，小球所受重力的作用点在小球的球心上，方向是竖直向下的；AB对杠杆的拉力的的作用点在杠杆上，方向是竖直向上的。第5页考点：力的示意图4．【解析】试题分析：力臂是指支点到力的作用线的距离；动滑轮其实就是一个变形的杠杆，它的支点O，F的力臂L见上图。考点：动滑轮；力臂的画法5．如图所示【解析】用起子开瓶盖时，根据用力情况，起子与瓶盖上面接触的点O为支点，过支点O作力F1的作用线的垂线段，标出力臂符号L1．如图所示：6．如图所示【解析】过A点作竖直向下的力，即阻力F2；过支点O作垂直于动力作用线的垂线段，即动力臂L1．如图所示第6页7．如图所示【解析】①连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；②O为支点，点O到F2的垂线段就是F2的力臂如图所示：8．（1）如图所示（2）后轮遇到障碍物时比较省力【解析】（1）如图甲所示，当前轮遇障碍物时，顾客向下按扶把，这时手推车可看成杠杆，支点是C点，过支点作F1的垂线，即为力臂L1；如图乙所示，当后轮遇到障碍物时，售货员就会竖直向上提扶手，这时手推车可看成杠杆，支点...
