欧姆定律复习专题——电路故障（韩光荣）VIP免费

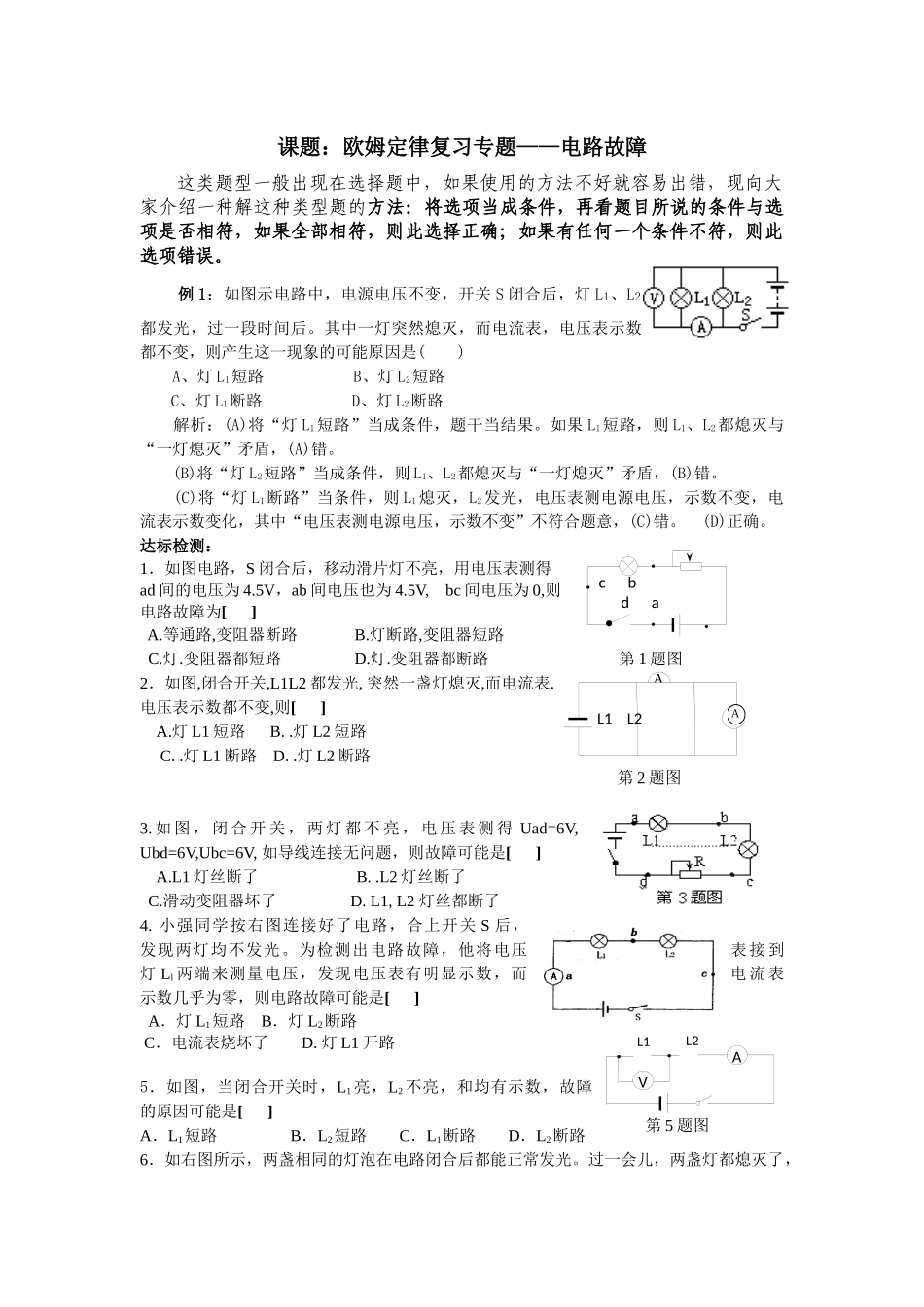

bcbdaAL1L2A第2题图第5题图AVL1L2课题：欧姆定律复习专题——电路故障这类题型一般出现在选择题中，如果使用的方法不好就容易出错，现向大家介绍一种解这种类型题的方法：将选项当成条件，再看题目所说的条件与选项是否相符，如果全部相符，则此选择正确；如果有任何一个条件不符，则此选项错误。例1：如图示电路中，电源电压不变，开关S闭合后，灯L1、L2都发光，过一段时间后。其中一灯突然熄灭，而电流表，电压表示数都不变，则产生这一现象的可能原因是()A、灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路解析：(A)将“灯L1短路”当成条件，题干当结果。如果L1短路，则L1、L2都熄灭与“一灯熄灭”矛盾，(A)错。(B)将“灯L2短路”当成条件，则L1、L2都熄灭与“一灯熄灭”矛盾，(B)错。(C)将“灯L1断路”当条件，则L1熄灭，L2发光，电压表测电源电压，示数不变，电流表示数变化，其中“电压表测电源电压，示数不变”不符合题意，(C)错。(D)正确。达标检测：1．如图电路，S闭合后，移动滑片灯不亮，用电压表测得ad间的电压为4.5V，ab间电压也为4.5V,bc间电压为0,则电路故障为[]A.等通路,变阻器断路B.灯断路,变阻器短路C.灯.变阻器都短路D.灯.变阻器都断路第1题图2．如图,闭合开关,L1L2都发光,突然一盏灯熄灭,而电流表.电压表示数都不变,则[]A.灯L1短路B..灯L2短路C..灯L1断路D..灯L2断路3.如图，闭合开关，两灯都不亮，电压表测得Uad=6V,Ubd=6V,Ubc=6V,如导线连接无问题，则故障可能是[]A.L1灯丝断了B..L2灯丝断了C.滑动变阻器坏了D.L1,L2灯丝都断了4.小强同学按右图连接好了电路，合上开关S后，发现两灯均不发光。为检测出电路故障，他将电压表接到灯Ll两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是[]A．灯L1短路B．灯L2断路C．电流表烧坏了D.灯L1开路5．如图，当闭合开关时，L1亮，L2不亮，和均有示数，故障的原因可能是[]A．L1短路B．L2短路C．L1断路D．L2断路6．如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，L1L2VAAVL2L2L1AA6V第9题图此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是[]A、灯泡L1灯丝断了B、灯泡L2灯丝断了C、灯泡L1短路D、灯泡L2短路L1L27．如图电路，闭合开关时，有一只灯不亮，电流表有示数，电压表无示数，则下列判断正确的是[]A.L1断路B.L1短路C.L2断路D.L2短路8如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是[]A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯口处短路9．如图，S闭合后，L1L2都能发光，两表示数分别为0.3A和3V，一段时间后，两灯突然同时熄灭，电流表示数几乎为0，电压标为6V,原因是[]A.L1灯丝断了B.L1灯丝断了C.电流表坏了（开路）D.电压表坏了10.如图甲测定小灯泡电阻实验电路图。下面是同学们在实验过程中出现的一些情况，请你分析出现这些情况的可能原因。(1)、连接好电路，闭合开关后，看到电流表指针如图乙所示偏转：(2)、将最后一根导线连好后，马上看到灯泡发光：(3)、连接好电路，闭合开关后，小灯泡不亮，且电流表无示数，电压表有示数。(4)、移动滑片,发现电流表示数增大时,电压表示数却减小.(5)、移动滑片发现电流表和电压表示数都不变..（6）移动滑片发现电流表示数改变，而电压表示数不变。。第6题图第7题图第8题图
