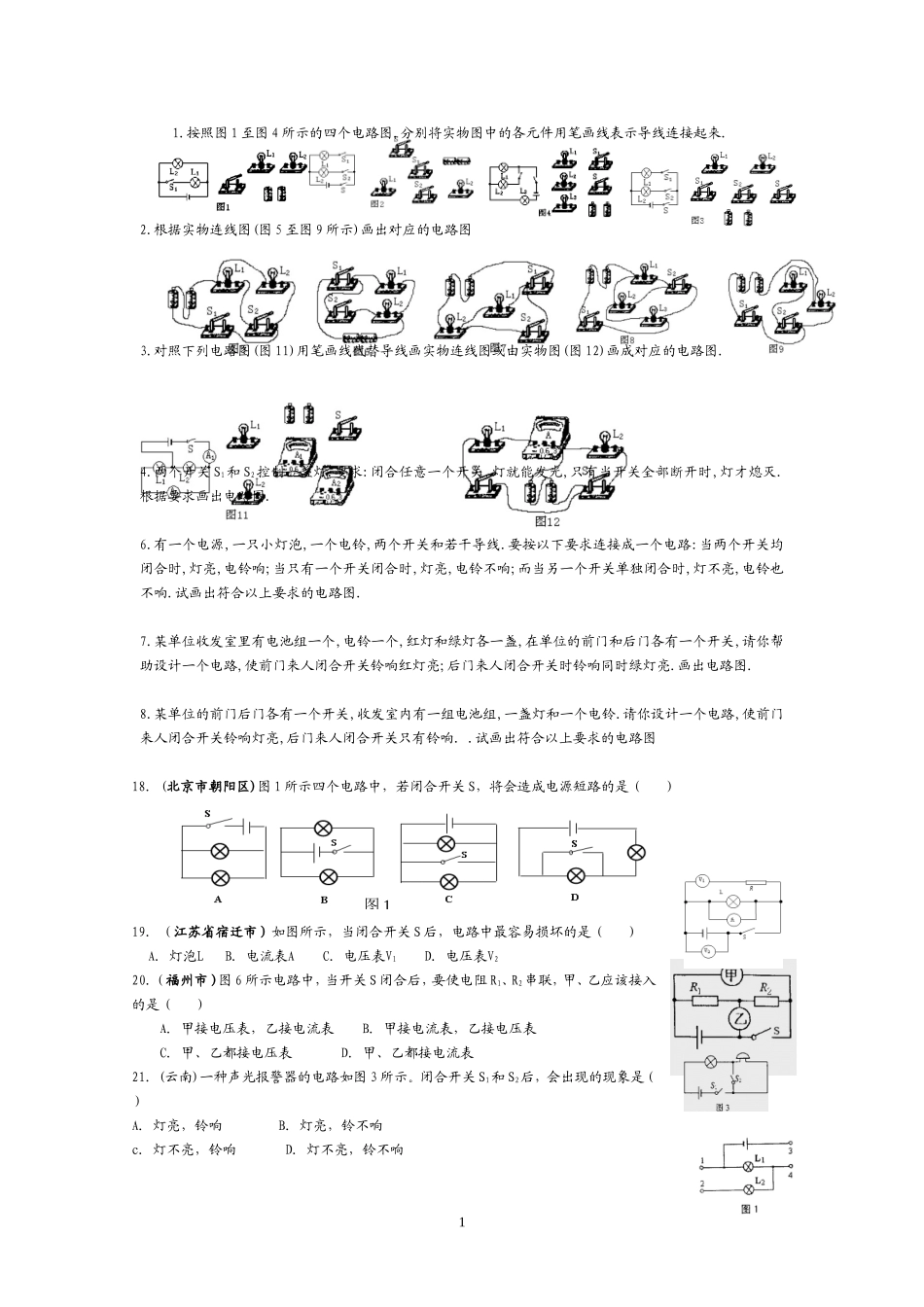

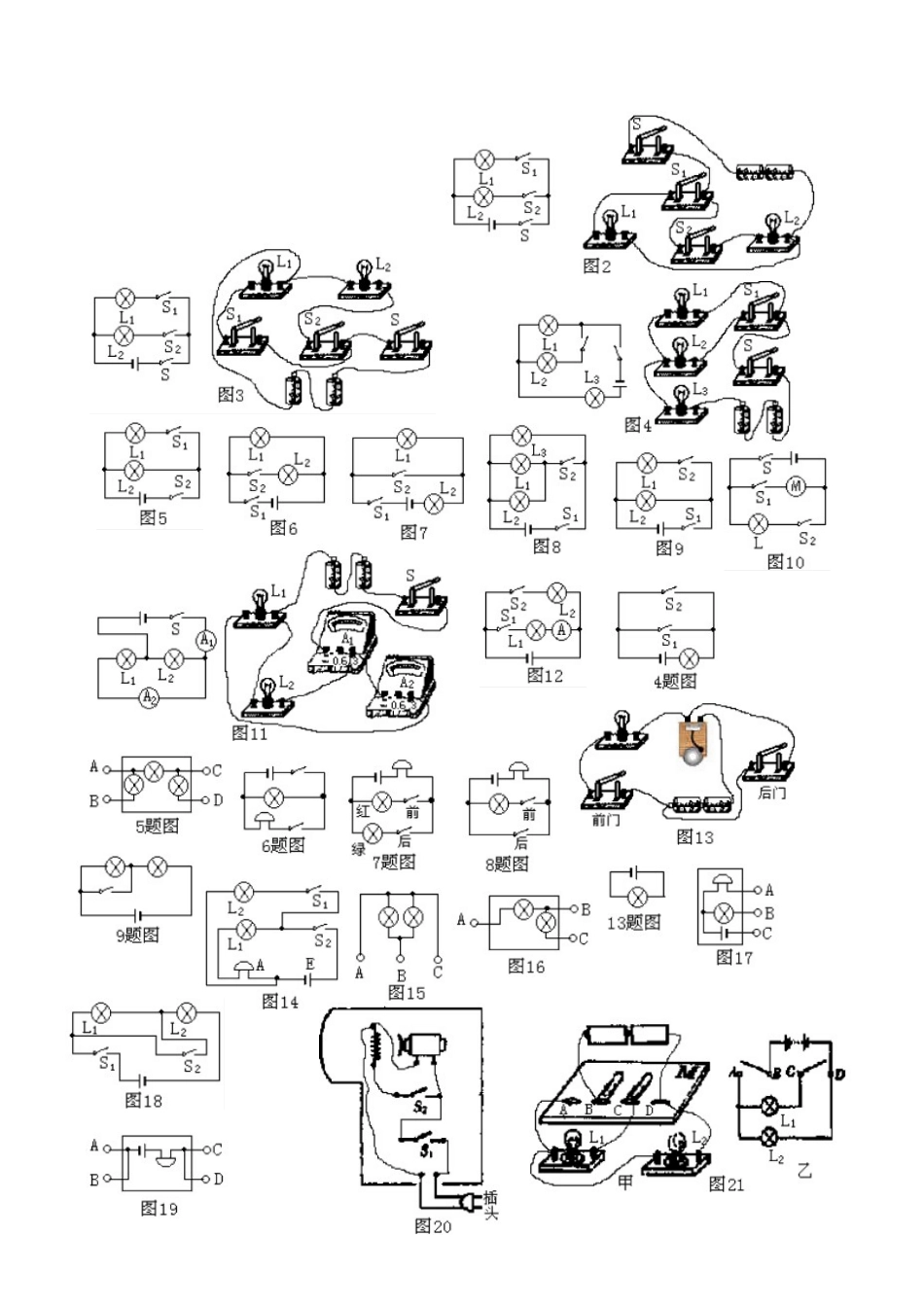

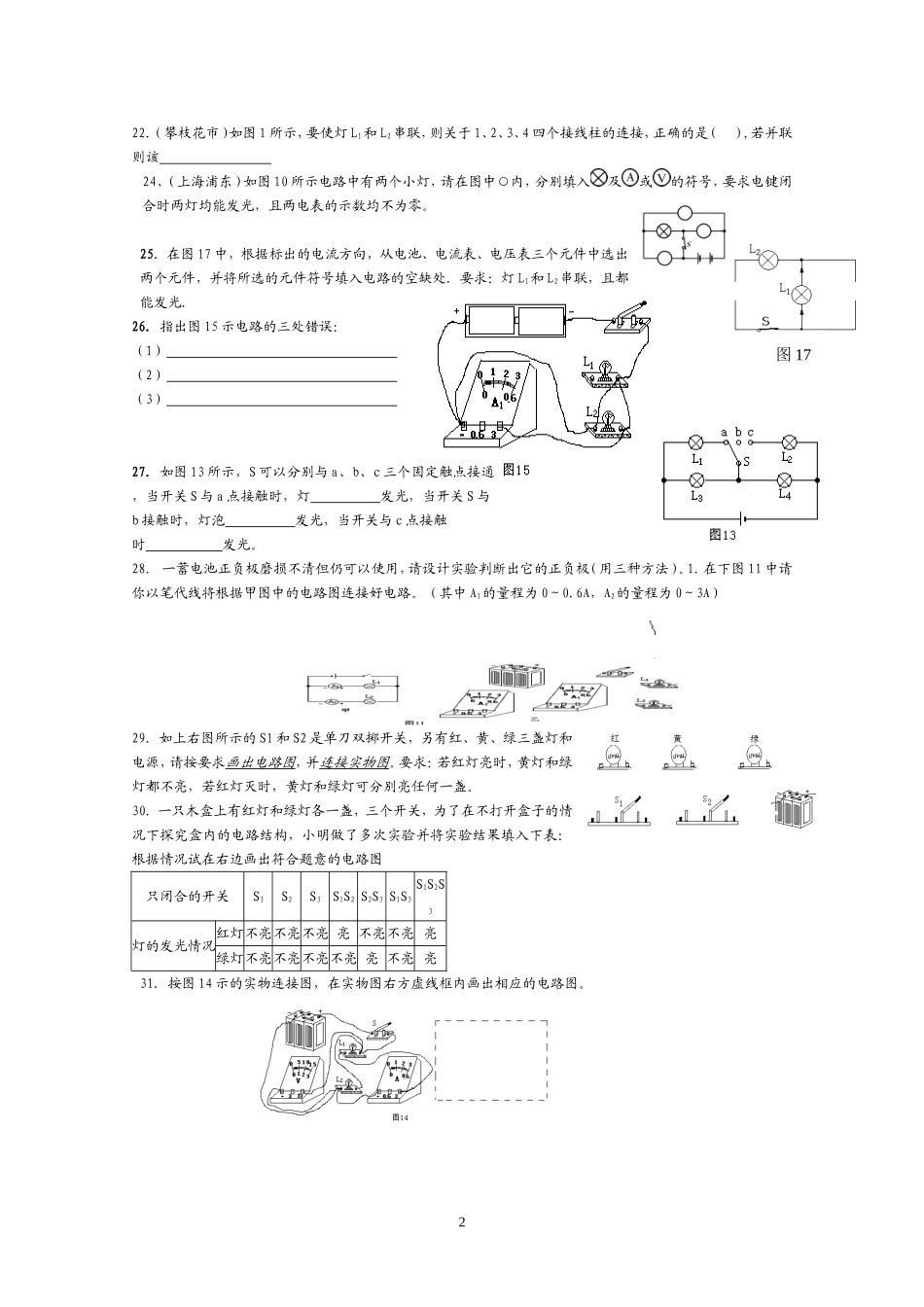

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响..试画出符合以上要求的电路图18．(北京市朝阳区)图1所示四个电路中，若闭合开关S，将会造成电源短路的是（）19．（江苏省宿迁市）如图所示，当闭合开关S后，电路中最容易损坏的是（）A．灯泡LB．电流表AC．电压表V1D．电压表V220．（福州市）图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表21．(云南)一种声光报警器的电路如图3所示。闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃响B．灯亮，铃不响c．灯不亮，铃响D．灯不亮，铃不响1图122．（攀枝花市）如图1所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是(),若并联则该24、（上海浦东）如图10所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。25．在图17中，根据标出的电流方向，从电池、电流表、电压表三个元件中选出两个元件，并将所选的元件符号填入电路的空缺处．要求：灯L1和L2串联，且都能发光．26．指出图15示电路的三处错误：（1）（2）（3）27．如图13所示，S可以分别与a、b、c三个固定触点接通，当开关S与a点接触时，灯发光，当开关S与b接触时，灯泡发光，当开关与c点接触时发光。28．一蓄电池正负极磨损不清但仍可以使用，请设计实验判断出它的正负极（用三种方法）。1．在下图11中请你以笔代线将根据甲图中的电路图连接好电路。（其中A1的量程为0～0.6A，A2的量程为0～3A）29．如上右图所示的S1和S2是单刀双掷开关，另有红、黄、绿三盏灯和电源，请按要求画出电路图，并连接实物图。要求：若红灯亮时，黄灯和绿灯都不亮，若红灯灭时，黄灯和绿灯可分别亮任何一盏。30．一只木盒上有红灯和绿灯各一盏，三个开关，为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将实验结果填入下表：根据情况试在右边画出符合题意的电路图只闭合的开关S1S2S3S1S2S2S3S1S3S1S2S3灯的发光情况红灯不亮不亮不亮亮不亮不亮亮绿灯不亮不亮不亮不亮亮不亮亮31．按图14示的实物连接图，在实物图右方虚线框内画出相应的电路图。2图173
