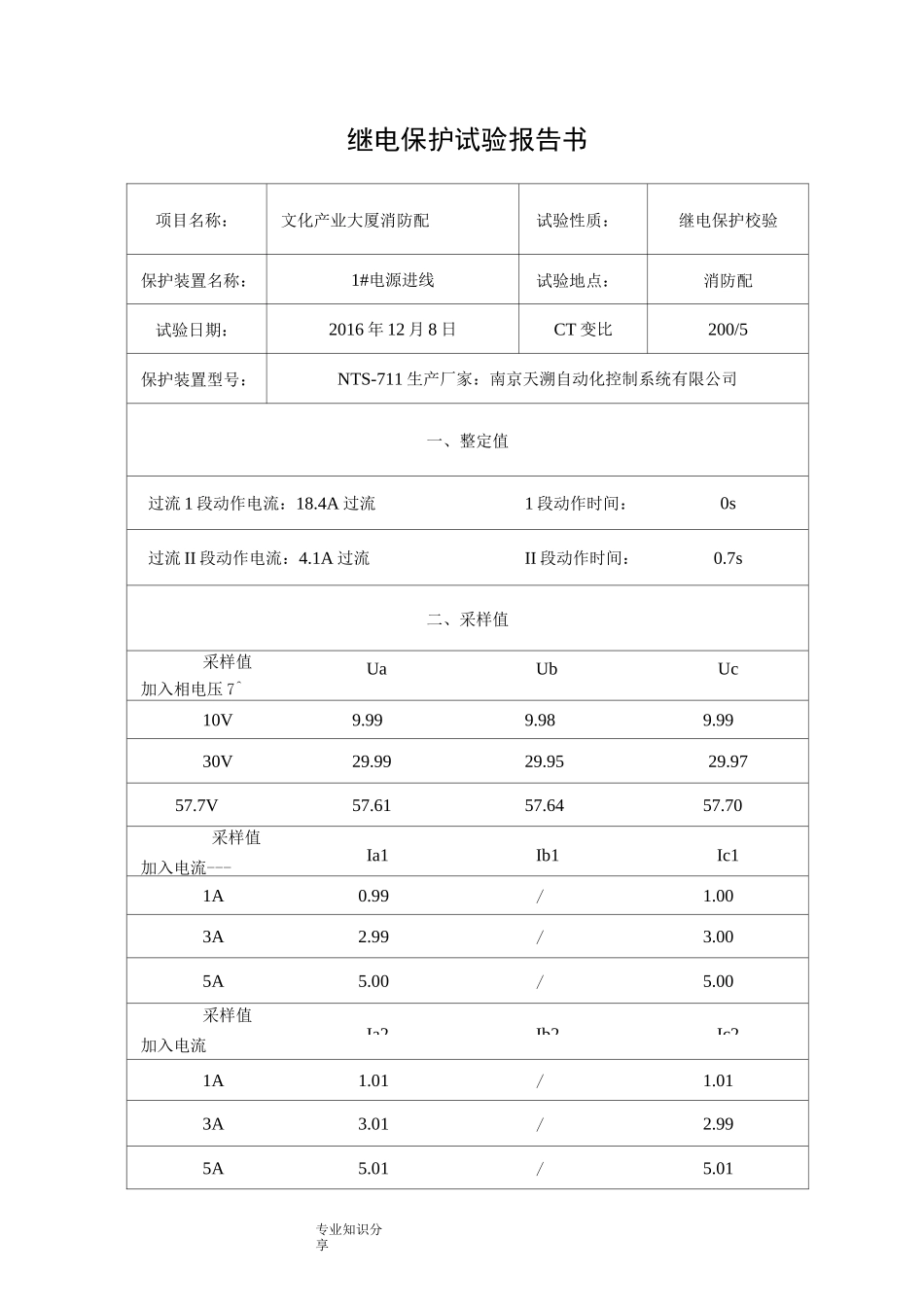

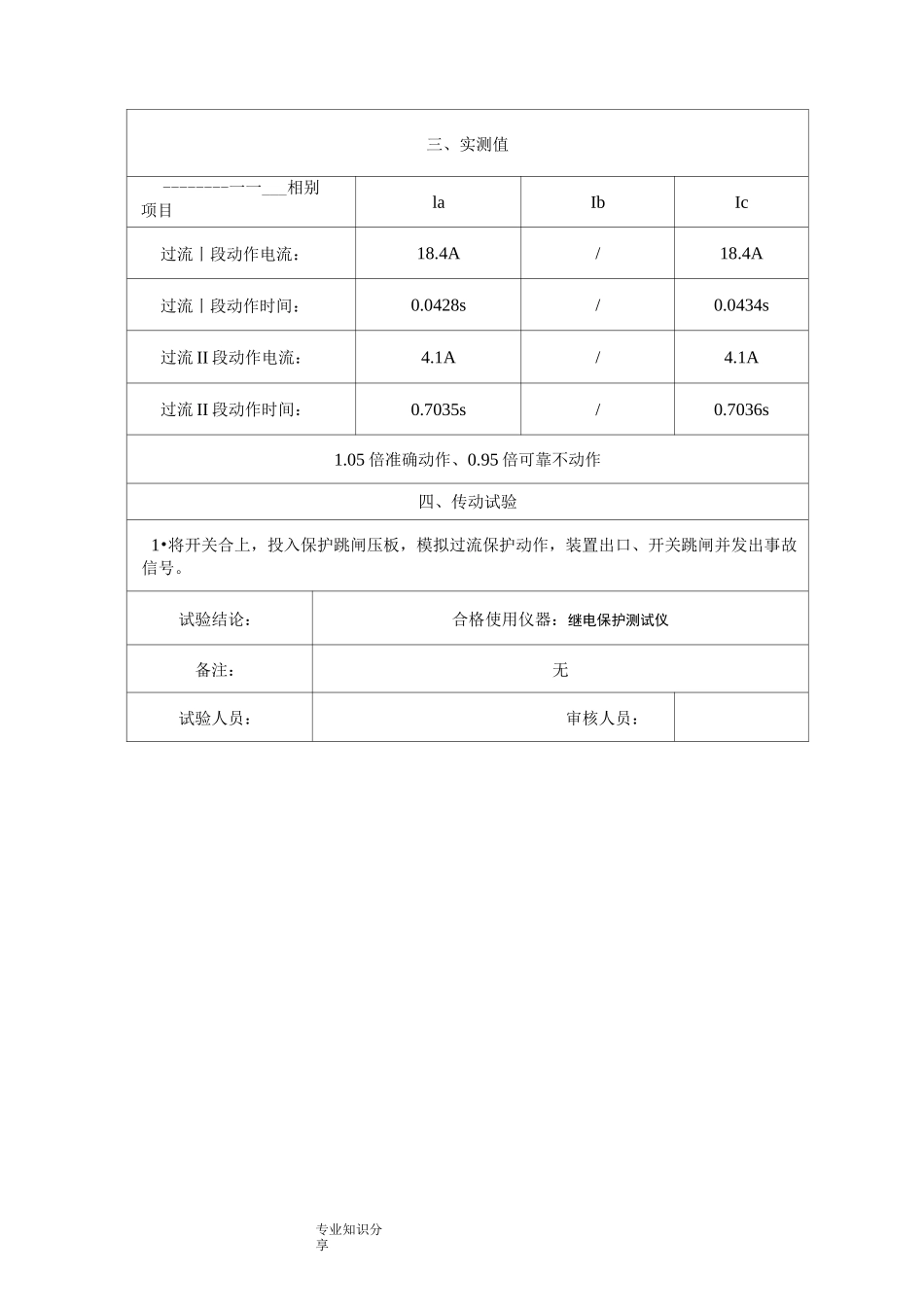

专业知识分享继电保护试验报告书项目名称：文化产业大厦消防配试验性质：继电保护校验保护装置名称：1#电源进线试验地点：消防配试验日期：2016年12月8日CT变比200/5保护装置型号：NTS-711生产厂家：南京天溯自动化控制系统有限公司一、整定值过流1段动作电流：18.4A过流1段动作时间：0s过流II段动作电流：4.1A过流II段动作时间：0.7s二、采样值采样值UaUbUc加入相电压7^10V9.999.989.9930V29.9929.9529.9757.7V57.6157.6457.70采样值加入电流---Ia1Ib1Ic11A0.99/1.003A2.99/3.005A5.00/5.00采样值Ia2Ib2Ic2加入电流1A1.01/1.013A3.01/2.995A5.01/5.01专业知识分享三、实测值--------一一___相别项目laIbIc过流丨段动作电流：18.4A/18.4A过流丨段动作时间：0.0428s/0.0434s过流II段动作电流：4.1A/4.1A过流II段动作时间：0.7035s/0.7036s1.05倍准确动作、0.95倍可靠不动作四、传动试验1•将开关合上，投入保护跳闸压板，模拟过流保护动作，装置出口、开关跳闸并发出事故信号。试验结论：合格使用仪器：继电保护测试仪备注：无试验人员：审核人员：专业知识分享继电保护试验报告书项目名称：文化产业大厦消防配试验性质：继电保护校验保护装置名称：1#变试验地点：消防配试验日期：2016年12月8日CT变比100/5保护装置型号：NTS-711生产厂家：南京天溯自动化控制系统有限公司一、整定值过流丨段动作电流：30.0A过流丨段动作时间：0s过流II段动作电流：4.90A过流II段动作时间：0.3s二、采样值采样值加入相电压-■UaUbUc10V9.999.989.9930V29.9929.9529.9757.7V57.6157.6457.70-----、采样值加入电流Ia1Ib1Ic11A0.990.991.003A2.992.993.005A5.005.005.00一----r采样值加入电流...Ia2Ib2Ic21A1.011.011.013A3.013.012.995A5.015.015.01专业知识分享三、实测值相别项目-laIbIc过流丨段动作电流：30.0A30.0A30.0A过流丨段动作时间：0.0433s0.0433s0.0434s过流II段动作电流：4.9A4.9A4.9A过流II段动作时间：0.3436s0.3436s0.3436s1.05倍准确动作、0.95倍可靠不动作四、传动试验1.将开关合上，投入保护跳闸压板，模拟过流保护动作，装置出口、开关跳开并发出事故信号。2.将开关合上，投入超温跳闸压板，模拟超温跳闸保护动作，装置出口、开关跳开并发出事故信号。试验结论：合格使用仪器：继电保护测试仪备注：无试验人员：审核人员：专业知识分享继电保护试验报告书项目名称：文化产业大厦消防配试验性质：继电保护校验保护装置名称：分段柜试验地点：消防配试验日期：2016年12月8日CT变比200/5保护装置型号：NTS-711生产厂家：南京天溯自动化控制系统有限公司一、整定值过流丨段动作电流：16.7A过流1段动作时间：0S二、采样值..采样值加入相电压"-UaUbUc10V9.999.989.9930V29.9929.9529.9757.7V57.6157.6457.70采样值加入电流Ia1Ib1Ic11A0.99/1.003A2.99/3.005A5.00/5.00采样值加入电流Ia2Ib2Ic21A1.01/1.013A3.01/2.995A5.01/5.01三、实测值专业知识分享■----------..__相别项目ff~--一~laIbIc过流丨段动作电流：16.7A/16.7A过流丨段动作时间：0.0428s/0.0434s1.05倍准确动作、0.95倍可靠不动作四、传动试验1•将开关合上，投入保护跳闸压板，模拟过流保护动作，装置出口、开关跳闸并发出事故信号。试验结论：合格使用仪器：继电保护测试仪备注：无试验人员：审核人员：专业知识分享继电保护试验报告书项目名称：文化产业大厦消防配试验性质：继电保护校验保护装置名称：2#电源进线试验地点：消防配试验日期：2016年12月8日CT变比200/5保护装置型号：NTS-711生产厂家：南京天溯自动化控制系统有限公司一、整定值过流1段动作电流：18.4A过流1段动作时间：0s过流II段动作电流：4.1A过流II段动作时间：0.7s二、采样值采样值UaUbUc加入相电压----10V9.999.989.9930V29.9929.9529.9757.7V57.6157.6457.70-采样值加入电流----IalIb1Ic11A0.99/1.003A2.99/3.005A5.00/5.00'■■■----...采样值Ia2Ib2Ic2加入电流1A1.01/1.013A3.01/2.995A5.01/5.01专业知识分享三、实测值--------一一___相别项目laIbIc过流丨段动作电流：18.4A/18.4A过流丨段动作时间：0.0428s/0.0434s过流II段动作电流：4.1A/4...
