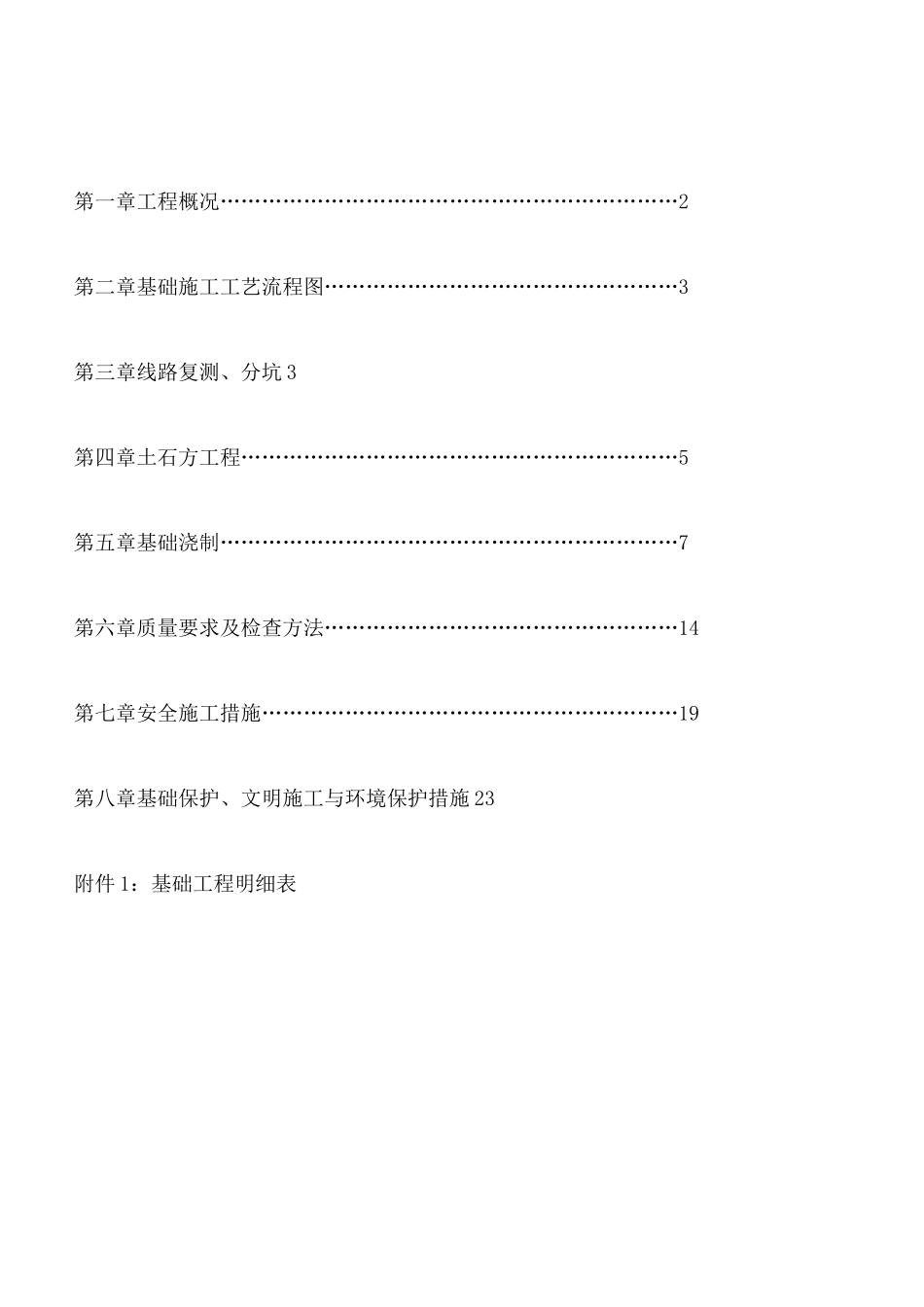

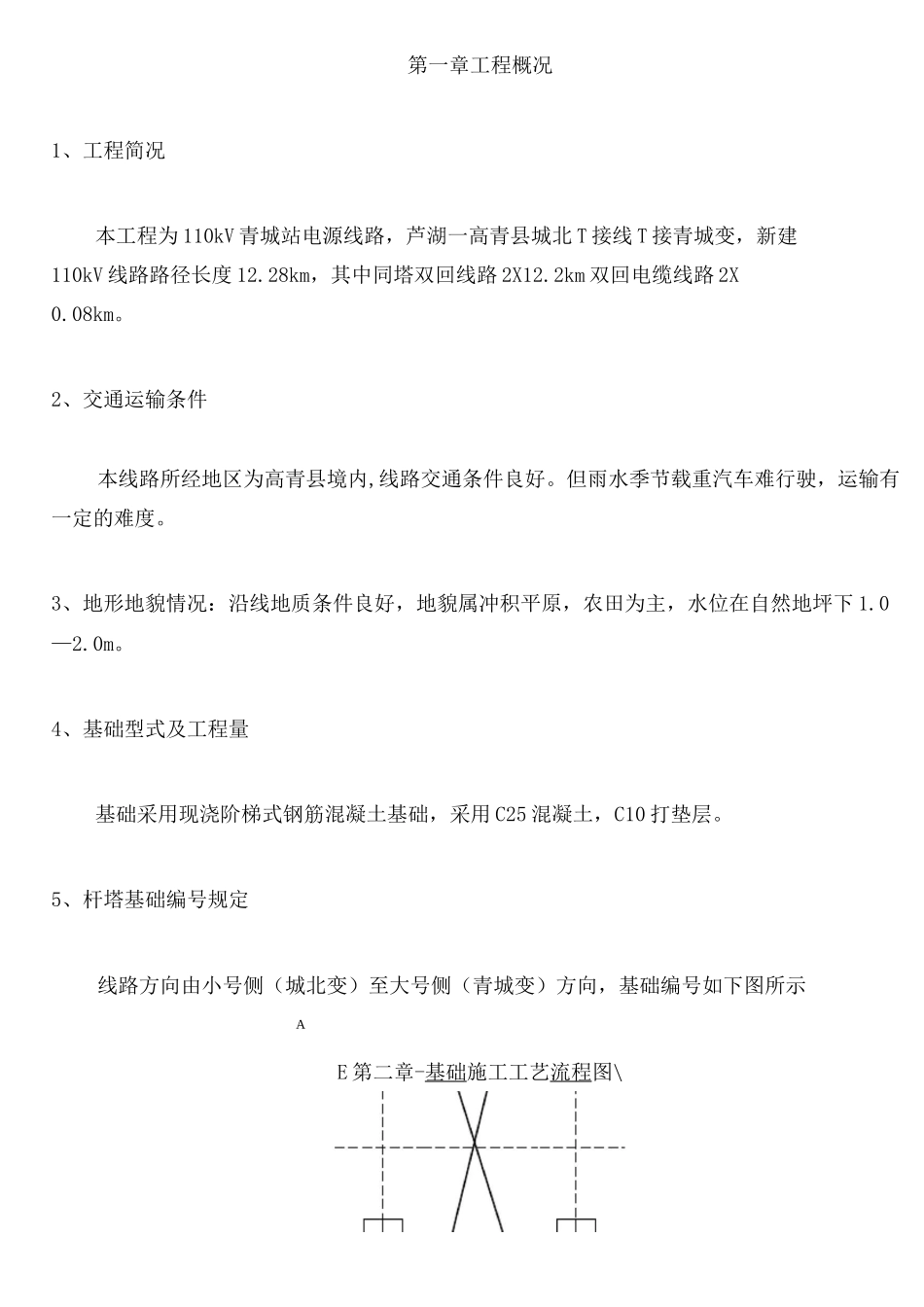

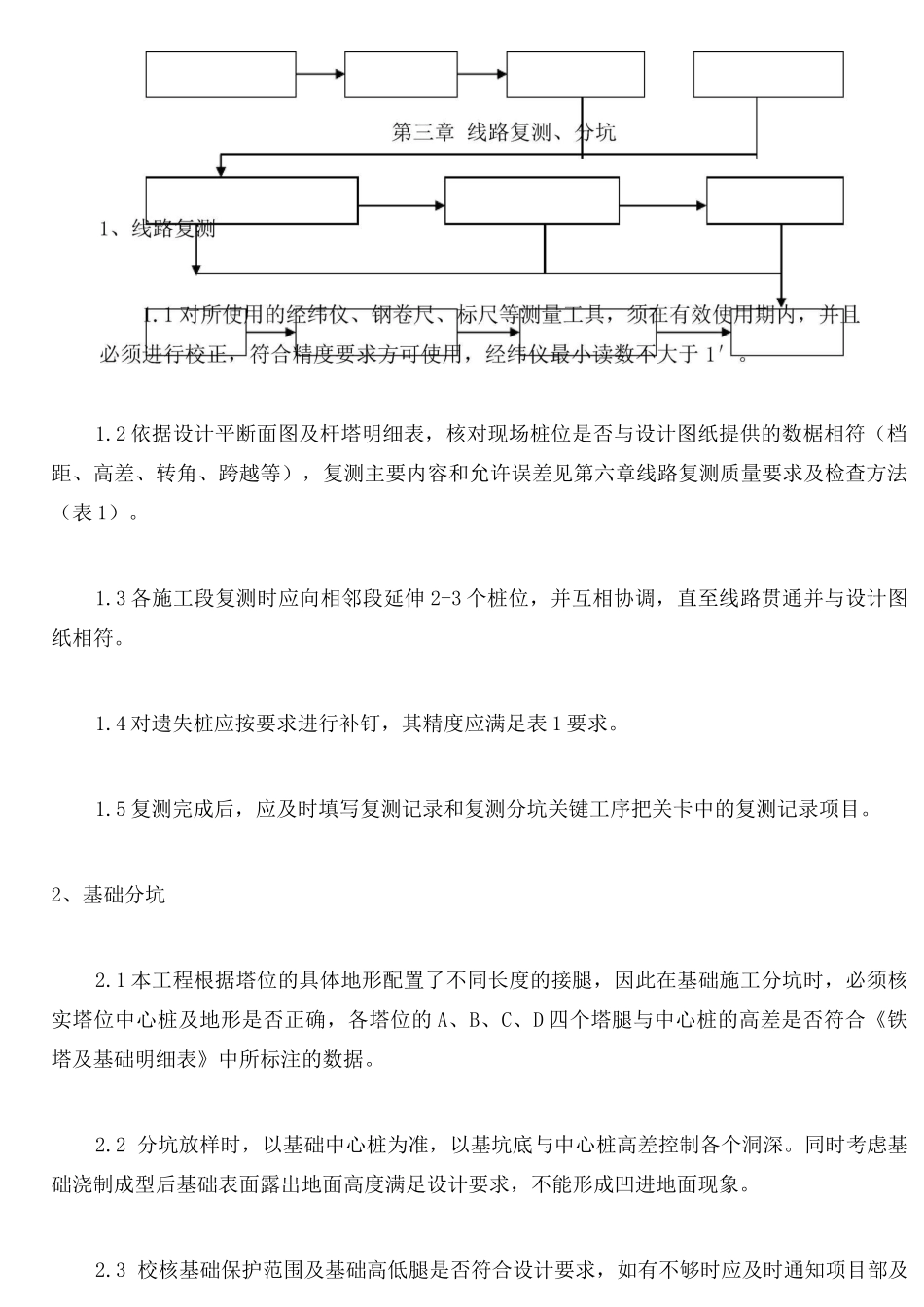

第一章工程概况…………………………………………………………2第二章基础施工工艺流程图……………………………………………3第三章线路复测、分坑3第四章土石方工程………………………………………………………5第五章基础浇制…………………………………………………………7第六章质量要求及检查方法……………………………………………14第七章安全施工措施……………………………………………………19第八章基础保护、文明施工与环境保护措施23附件1：基础工程明细表第一章工程概况1、工程简况本工程为110kV青城站电源线路，芦湖一高青县城北T接线T接青城变，新建110kV线路路径长度12.28km，其中同塔双回线路2X12.2km双回电缆线路2X0.08km。2、交通运输条件本线路所经地区为高青县境内,线路交通条件良好。但雨水季节载重汽车难行驶，运输有一定的难度。3、地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位在自然地坪下1.0—2.0m。4、基础型式及工程量基础采用现浇阶梯式钢筋混凝土基础，采用C25混凝土，C10打垫层。5、杆塔基础编号规定线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下图所示AE第二章-基础施工工艺流程图\1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。2、基础分坑2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。2.2分坑放样时，以基础中心桩为准，以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求，不能形成凹进地面现象。2.3校核基础保护范围及基础高低腿是否符合设计要求，如有不够时应及时通知项目部及设计。2.4铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工过程中无法保留的塔位中心桩，挖除前必须在平基影响范围以外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。2.5铁塔及明细表及分坑浇制资料中所有高差均为相对中心桩而言,即中心桩处地面标高为土0.00m。2.6分坑所需数据详见《基础分坑资料》第四章土石方工程1、开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。2、检查塔位桩，控制桩是否完好，转角方向、中心桩位置、上拔下压基础布置是否正确。3、各种基础型式开挖尺寸和深度详见分坑浇制图。4、基础开挖时，如遇地质条件与设计不符（基础埋深不够、边坡保护不够、等），或有溶洞、岩石裂缝、墓穴、滑坡等，应及时通知项目部，以便报监理及设计单位处理。5、本工程斜柱柔性基础基坑开挖时，应视土质情况放好边坡，并且按设计要求打好垫层。6、本工程半掏挖基坑开挖时，掏挖部分要求尽量做到以“坑壁成型”代替侧向模板，使底板四边嵌入岩石（或原状土）中，当基坑挖至掏挖部分上平面深度时，一般不允许再采用爆破的方法而采用人工开凿。7、基坑开挖不得超深，一般情况下基坑不要一次挖到设计埋深，应预留200mm，在浇制混凝土时才挖至设计深度，如出现基坑超深不得用土回填，超深部分必须采取铺石灌浆处理，严禁在浮土上浇制基础。8、基础土石方开挖时，须结合现场实际情况慎重进行，不可贸然开方；对于降基量较小的基础，可与基坑开挖同时完成。9、在施工基面的开凿过程中，凡超过2米高的后边坡均须采取分级放坡，严禁形成直陡坡。10、挖完后必须用经纬仪、塔尺，按基础坑深值进行操平、找正，并检查、验收各部尺寸，坑深操平时，塔尺分别立于中心及四角，测点不少于五处。11、水坑开挖要求水坑开挖方式主要根据被开挖基坑的渗水量和坑壁土质而定，如果坑壁土质较好，则需按要求放坡开...
