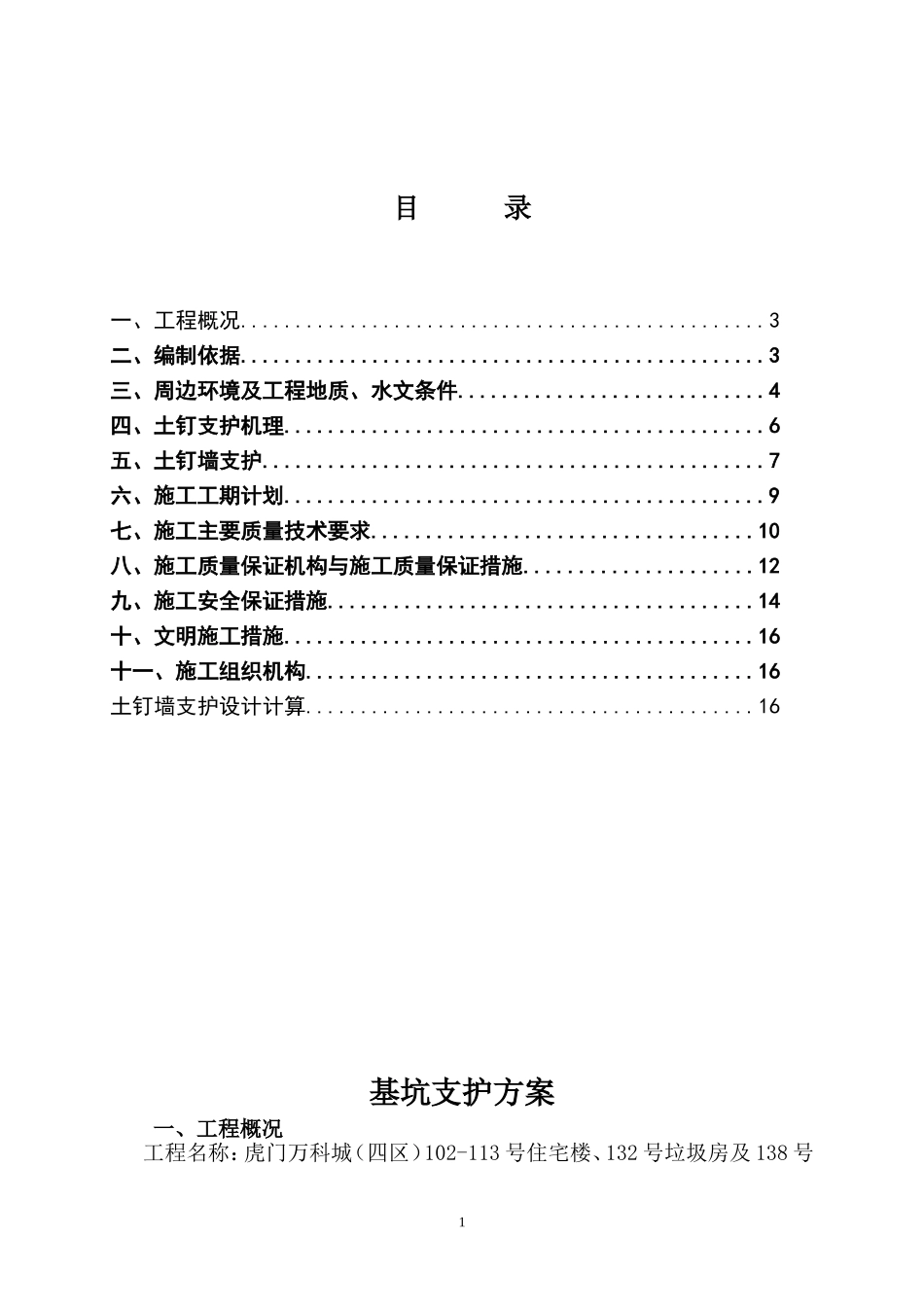

目录一、工程概况................................................3二、编制依据................................................3三、周边环境及工程地质、水文条件............................4四、土钉支护机理............................................6五、土钉墙支护..............................................7六、施工工期计划............................................9七、施工主要质量技术要求...................................10八、施工质量保证机构与施工质量保证措施.....................12九、施工安全保证措施.......................................14十、文明施工措施...........................................16十一、施工组织机构.........................................16土钉墙支护设计计算.........................................16基坑支护方案一、工程概况工程名称：虎门万科城（四区）102-113号住宅楼、132号垃圾房及138号1地下室工程地点：东莞市虎门镇大宁社区长德路123号建设单位：东莞市万宏房地产有限公司设计单位：深圳市天华建筑设计有限公司监理单位：东莞市鸿业工程建设监理有限公司建筑面积：约204248.91平方米。拟建场地位于东莞市虎门镇大宁社区长德路南侧。拟建5栋18层、4栋26层、3栋32层高层住宅楼，12栋高层住宅楼下设一层地下室，建筑物拟采用框架结构。；拟建现场地地面相对高差较大，原土地用途为人工养殖鱼塘，场地标高±0.00相当于4.30m，现场地绝对标高为1.29～4.28m，局部开挖到相对高程-3.3m，基坑开挖最大深度为4.6m。基坑周长约为1204m。二、编制依据1、《虎门万科城四区基础平面图》及相关图纸；2、拟建场地《岩土工程勘察报告》；3、《建筑基坑支护技术规程》（JGJ120-2012）；4、《建筑基坑支护工程技术规程》（DBJ/T15-20-97）；5、《锚杆喷射混凝土支护技术规范》（GB50086-2001）；6、《混凝土结构设计规范》（GB50010－2010）；7、《建筑基坑工程监测技术规范》（GB50497-2009）8、相关工程经验。三、周边环境及工程地质、水文条件（一）场地周边环境：拟建场地位于东莞市虎门镇大宁社区长德路南侧。场地周边环境条件较简单，北侧为长德路，南侧为空地，东侧为空地，西侧为河流。（二）工程地质条件：在钻孔控制深度范围内，与基坑支护开挖有关的地层有人工填土层（Qml）、第四系冲积层（Qal）、第四系残积层（Qel），各岩土层工程地质特征自上而下分述如下：1、素填土（层序号1）：褐灰色，松散，湿，主要由粉质粘土组成，部分地段夹有碎石、块石及建筑垃圾。各孔均有揭露。揭露层厚0.30～6.20m，平均1.39m；2、淤泥质土（层序号2-1）：灰黑色，饱和，流-软塑，主要由粘粒组成，2含有机质，底部含大量粉细砂，揭露层厚0.60～5.20m，平均2.29m；3、淤泥质粉细砂（层序号2-2）：灰黑色，饱和，松散，主要成份为粉细砂，含大量淤泥，揭露层厚1.10～9.00m，平均4.45m；4、中砂（层序号2-3）：浅黄色，灰白色，稍密状为主，饱和，主要成份为中粒石英颗粒，含粘粒，级配一般，揭露层厚0.80～8.20m，平均3.20m；5、淤泥质粉细砂（层序号2-4）：灰黑色，饱和，松散，主要成份为粉细砂，含大量淤泥，揭露层厚0.80～5.40m，平均2.80m；6、砂质粘性土（层序号3）：褐红色，褐黄色，稍湿，可-硬塑，主要成份为粘粒及砂粒，残留花岗片麻岩结构，遇水易软化，揭露层厚0.50～14.80m，平均5.74m；（三）水文地质条件根据钻探及岩芯观察，场地内地下水主要赋存于冲积砂层中，为孔隙含水层，赋水性丰富，透水性强；其次赋存于基岩裂隙中，赋水性差，透水性一般；其余各土层均为弱透水层，分层量测地下水位的结果显示与各钻孔混合稳定水位一致。素填土含水性及透水性一般，属上层滞水，为大气降水补给。（四）开挖方案确定：虎门万科城四区基坑工程在土方开挖前，对基坑场地及边线以外场地进行了大面积场地平整，将周边标高降至-0.8—-2.8米（相对标高）范围内，场内部分位置采用二级放坡，第一级为大基坑与住宅楼，第二级为住宅楼与138号地下室。基坑靠102~108号住宅楼实际标高约为-3.3米（基坑开挖深...
