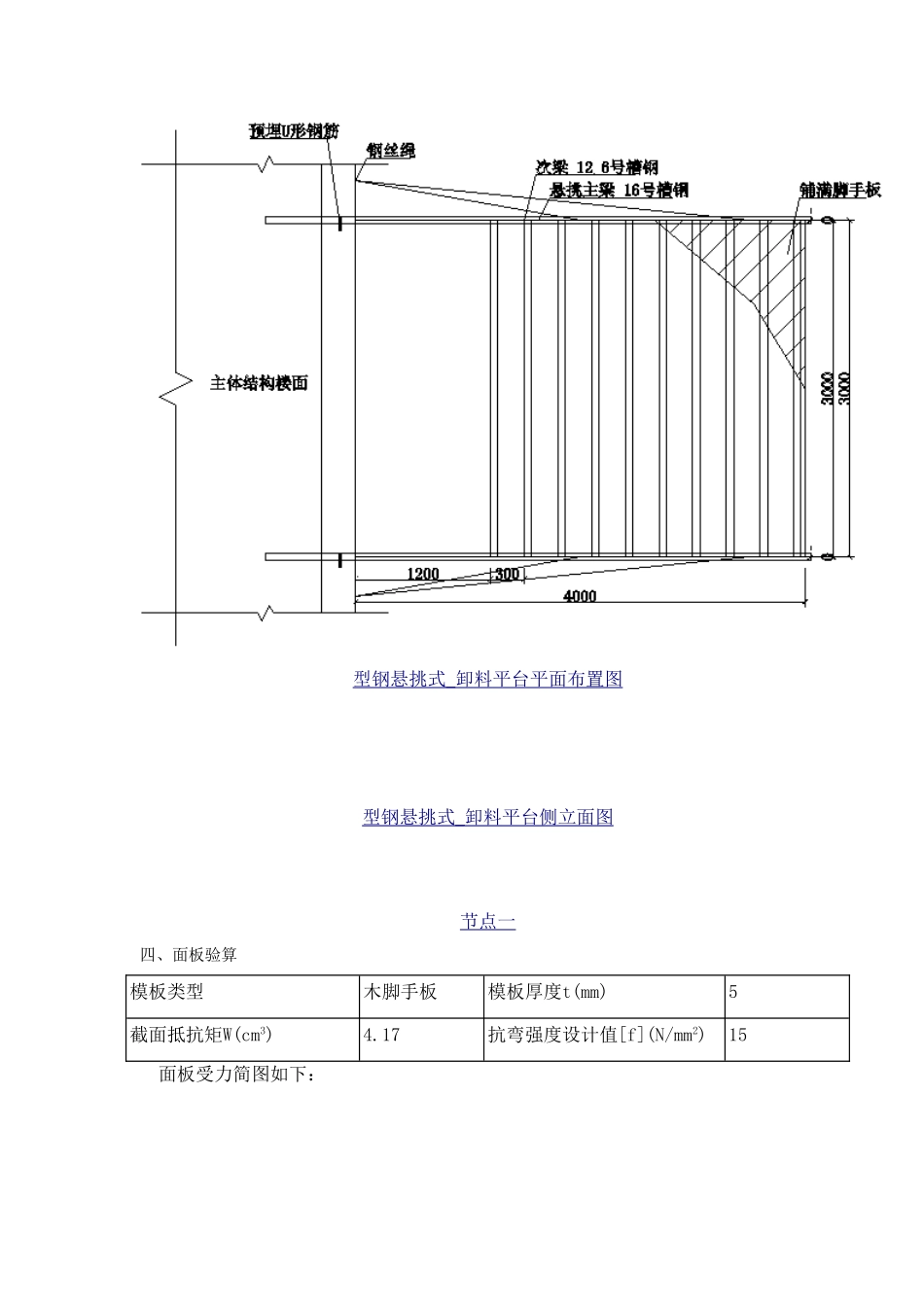

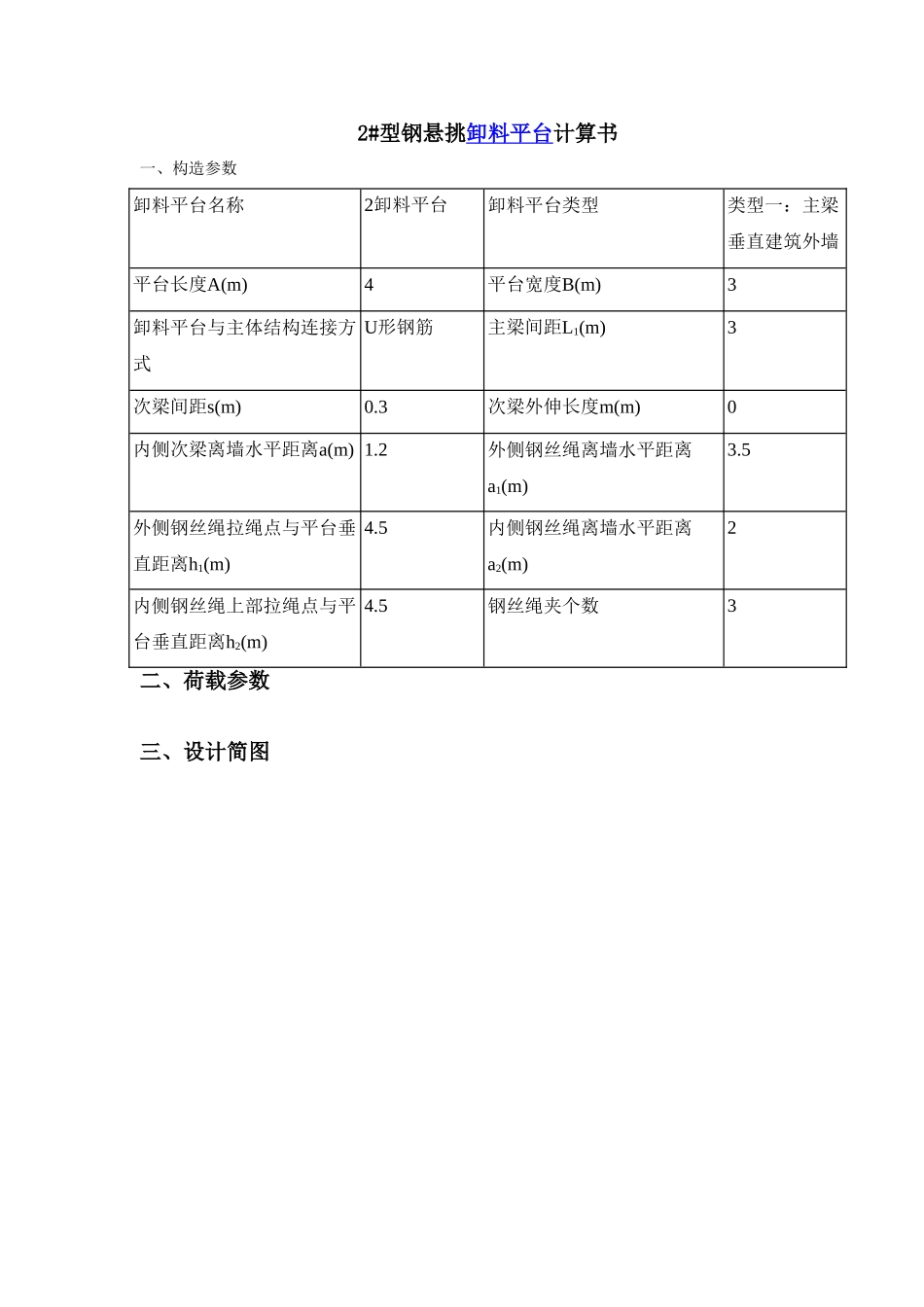

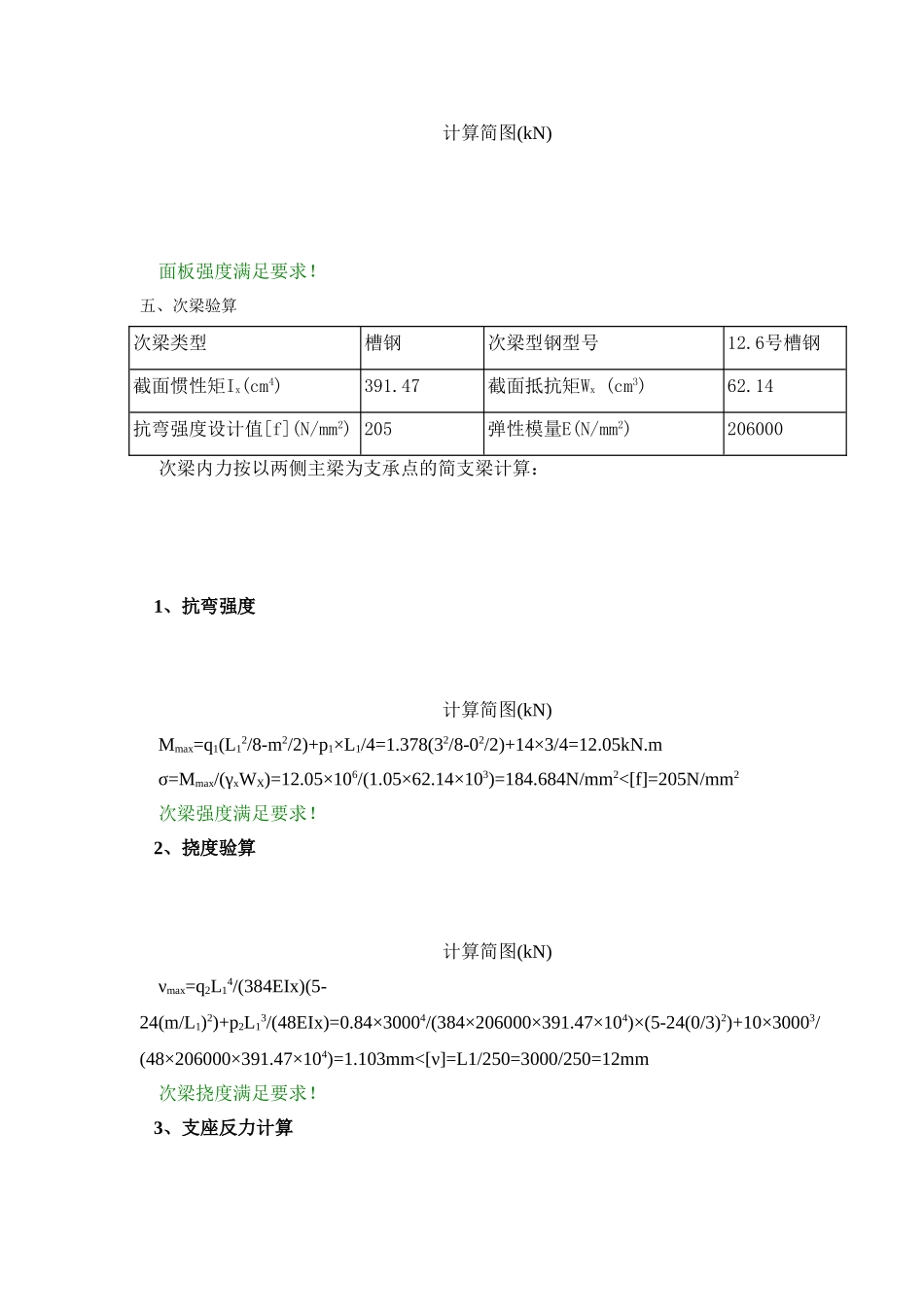

2#型钢悬挑卸料平台计算书一、构造参数卸料平台名称2卸料平台卸料平台类型类型一：主梁垂直建筑外墙平台长度A(m)4平台宽度B(m)3卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)3次梁间距s(m)0.3次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)1.2外侧钢丝绳离墙水平距离a1(m)3.5外侧钢丝绳拉绳点与平台垂直距离h1(m)4.5内侧钢丝绳离墙水平距离a2(m)2内侧钢丝绳上部拉绳点与平台垂直距离h2(m)4.5钢丝绳夹个数3二、荷载参数三、设计简图型钢悬挑式_卸料平台平面布置图型钢悬挑式_卸料平台侧立面图节点一四、面板验算模板类型木脚手板模板厚度t(mm)5截面抵抗矩W(cm3)4.17抗弯强度设计值[f](N/mm2)15面板受力简图如下：计算简图(kN)面板强度满足要求！五、次梁验算次梁类型槽钢次梁型钢型号12.6号槽钢截面惯性矩Ix(cm4)391.47截面抵抗矩Wx(cm3)62.14抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)206000次梁内力按以两侧主梁为支承点的简支梁计算：1、抗弯强度计算简图(kN)Mmax=q1(L12/8-m2/2)+p1×L1/4=1.378(32/8-02/2)+14×3/4=12.05kN.mσ=Mmax/(γxWX)=12.05×106/(1.05×62.14×103)=184.684N/mm2<[f]=205N/mm2次梁强度满足要求！2、挠度验算计算简图(kN)νmax=q2L14/(384EIx)(5-24(m/L1)2)+p2L13/(48EIx)=0.84×30004/(384×206000×391.47×104)×(5-24(0/3)2)+10×30003/(48×206000×391.47×104)=1.103mm<[ν]=L1/250=3000/250=12mm次梁挠度满足要求！3、支座反力计算六、主梁验算主梁类型槽钢主梁型钢型号16号槽钢截面面积A(cm2)25.15截面回转半径ix(cm)6.1截面惯性矩Ix(cm4)934.5截面抵抗矩Wx(cm3)116.8抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)2060001、强度验算计算简图(kN)弯矩图(kN·m)剪力图(kN)R左=18.558KNMmax=13.881kN·mN=R左/tanα=R左/(h1/a1)=18.558/(4.500/3.500)=14.434kNσ=Mmax/(γxWX)+N/A=13.881×106/(1.05×116.800×103)+14.434×103/25.15×102=118.927N/mm2<[f]=205.000N/mm2主梁强度满足要求！2、挠度验算计算简图(kN)变形图(kN·m)νmax=0.855mm<[ν]=a1/250=3500.00/250=14.000mm主梁挠度满足要求！3、支座反力计算剪力图(kN)R左=18.558KN七、钢丝绳验算花篮螺栓T外=R左/sinα=18.558/0.789=23.510kN[Fg]=aFg/K=0.850×279.500/9.000=26.397kN>T外=23.510kN钢丝绳强度满足要求！八、拉环验算拉环直径d(mm)20抗拉强度(N/mm2)65节点二σ=T外/(2A)=23.510×103/[2×3.14×(20/2)2]=37.437N/mm2<[f]=65N/mm2拉环强度满足要求！九、焊缝验算钢丝绳下节点拉环焊缝厚度he(mm)8钢丝绳下节点拉环焊缝长度lw(mm)120节点三σf=T外/(he×lw)=23.510×103/(2×8.000×120.000)=12.245N/mm2
