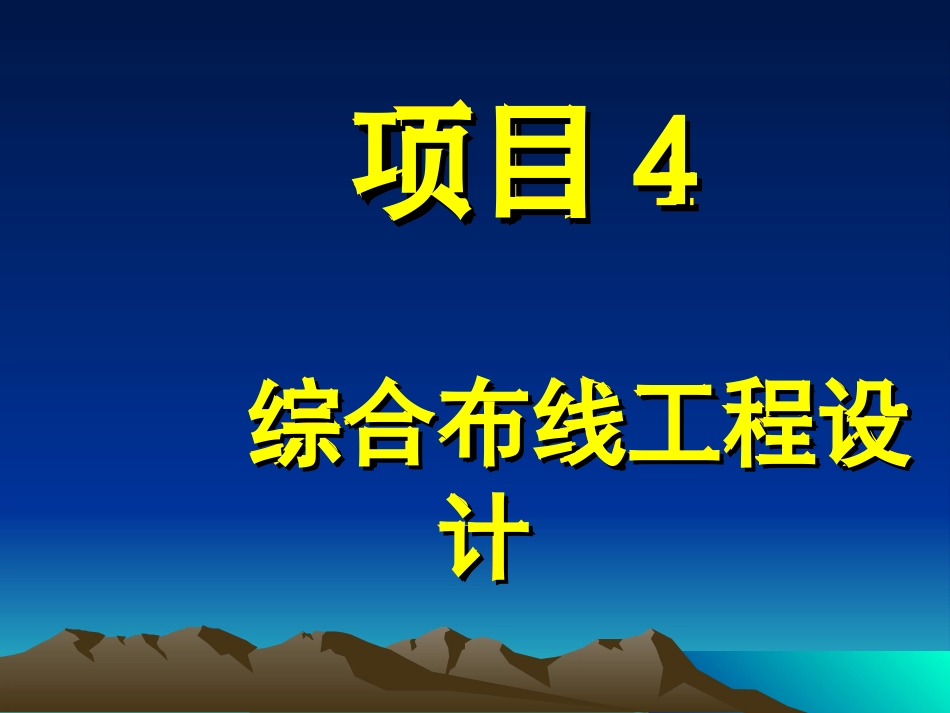

项目0402 水平干线子系统的设计及施工_第1页
1/26

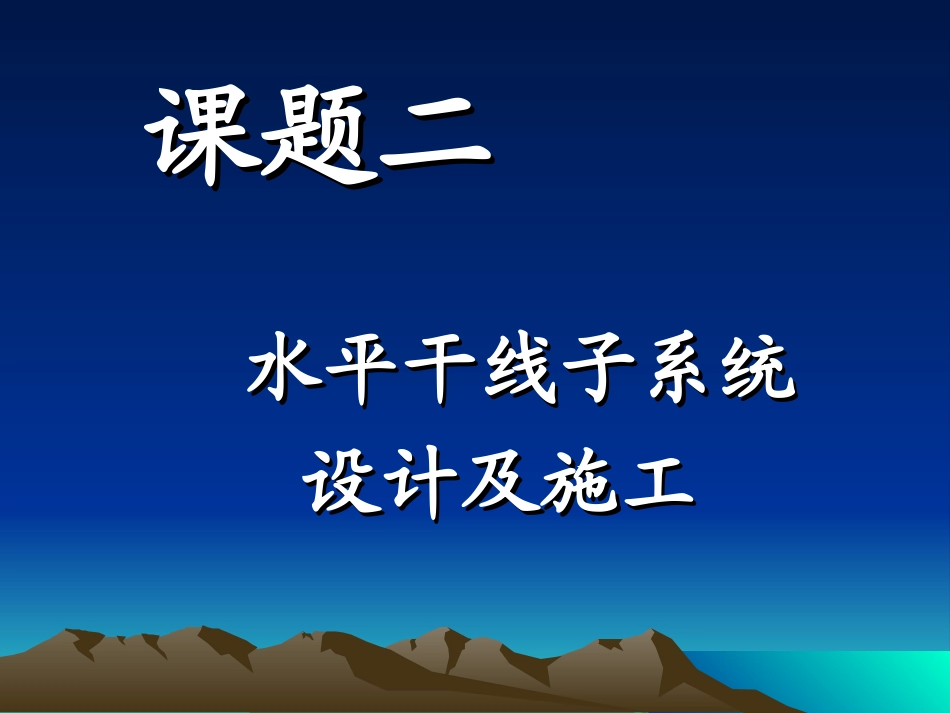

项目0402 水平干线子系统的设计及施工_第2页
2/26

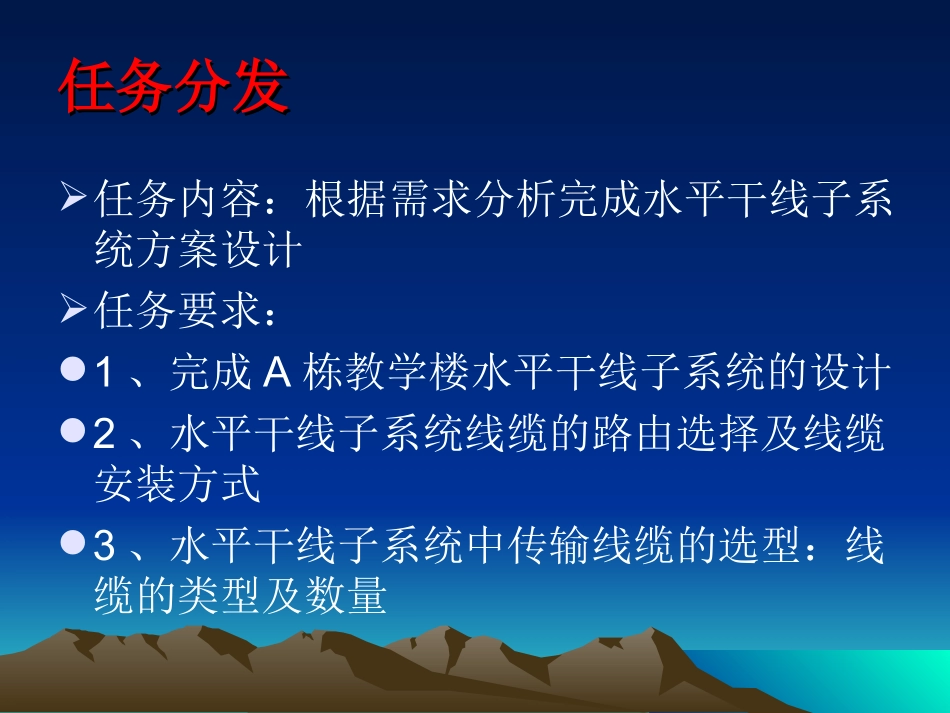

项目0402 水平干线子系统的设计及施工_第3页
3/26
项目项目44综合布线工程设综合布线工程设计计项目项目44综合布线工程设综合布线工程设计计项目项目44综合布线工程设综合布线工程设计计课题二课题二水平干线子系统水平干线子系统设计及施工设计及施工任务分发任务分发任务内容:根据需求分析完成水平干线子系统方案设计任务要求:1、完成A栋教学楼水平干线子系统的设计2、水平干线子系统线缆的路由选择及线缆安装方式3、水平干线子系统中传输线缆的选型:线缆的类型及数量11、水平干线子系统的定义及范围、水平干线子系统的定义及范围水平干线子系统又叫配线子系统,是由工作区的信息插座至楼层配线设备的电话或光缆、楼层配线设备和跳线组成。22、水平干线子系统的作用、水平干线子系统的作用水平干线子系统是实现信息插座和管理子系统(即中间配线设备和配线架等)的连接的。33、水平干线子系统的拓扑结构、水平干线子系统的拓扑结构水平干线子系统采用星形拓扑结构。以楼层配线架为主节点,以工作区信息插座为分节点,二者之间采用独立的线路相互连接。44、水平干线子系统的设计对象及内容、水平干线子系统的设计对象及内容传输介质及路由相关部件的集成水平干线子系统的设计涉及水平布线系统的网络拓扑结构、布线路由、管槽设计、线缆类型选择、长度确定、线缆布放、设备配置以及怎样配合建筑物装修进行水平布线、如何维护等等。55、水平干线子系统设计原则及要点、水平干线子系统设计原则及要点根据需要确定信息插座信息模块的类型、数量及位置,但要考虑终端设备的移动、修改以及重新安排;事先确定水平布线子系统线缆的路由方案和敷设方法;线缆类型选取,大多采用4对8芯UTP;水平干线子系统布线长度不应超过90m;一条4对双绞线应全固定在一个信息插座上;线槽的填充率不应超过线槽的70%;为方便管理,线路的两端应贴有标签;线缆开绞长度不可超过相应规定(13mm);采取地毯下布线时应用扁平式电缆。66、线缆的选取、线缆的选取1、常用线缆类型常用的线缆类型有100欧UTP和STP;50欧同轴电缆;62.5/125微米光缆。2、订购线缆时应考虑的因素确定介质的布线方法和电缆走向;确认到设备间的距离;留有端接容差。77、线缆长度计算、线缆长度计算(1)(1)一箱双绞线的长度通常为305m。例题:某综合布线800个信息点,配线长度最长82.8m,最短为7.5m,求该综合布线工程需要多少信息点?77、线缆长度计算、线缆长度计算(2)(2)第一步:先求平均长度;线缆平均长度L=((Lmax+Lmin)/2)+3,其中Lmax表示FD到楼层最远一个工作区信息点的线缆长度,Lmin表示FD到楼层最近一个工作区信息点的线缆长度,3为端接容差。第二步:求每箱网线能做平均长度网线的根数m。m=305/L(只能舍不能入)。第三步:求共要的电缆箱数N=n/m(只能入不能舍)。一箱双绞线的长度通常为305m。77、线缆长度计算、线缆长度计算(2)(2)第一步:先求平均长度;线缆平均长度L=((Lmax+Lmin)/2)+3,其中Lmax表示FD到楼层最远一个工作区信息点的线缆长度,Lmin表示FD到楼层最近一个工作区信息点的线缆长度,3为端接容差。第二步:求每箱网线能做平均长度网线的根数m。m=305/L(只能舍不能入)。第三步:求共要的电缆箱数N=n/m(只能入不能舍)。一箱双绞线的长度通常为305m。88、水平干线子系统的设计步骤、水平干线子系统的设计步骤确定路由,画出相应的拓扑结构图;确定线缆的类型、配线架的类型及安装方式;确定线缆的长度;订购线缆。99、水平干线子系统的布线、水平干线子系统的布线方法方法水平干线子系统的线缆是从楼层配线架连接到整个楼层各工作区的信息插座上。在设计时,必须根据建筑结构的特点、楼层房间平面布置和通信引出端的分布情况,从电缆长度最短、工程造价最低、安装施工最方便和符合布线施工标准等多方面考虑,选择合理的水平布线线路路由。由于建筑有新建、扩建改造和已建成的多种情况,所以水平布线的线缆敷设方法较多,又因在新建的建筑中已将水平干线子系统线缆所需的暗敷管路或槽道等支承结构建成,所以选择水平干线线缆的路由会受到已建管路等的限制。目前常用的水平布线线...
