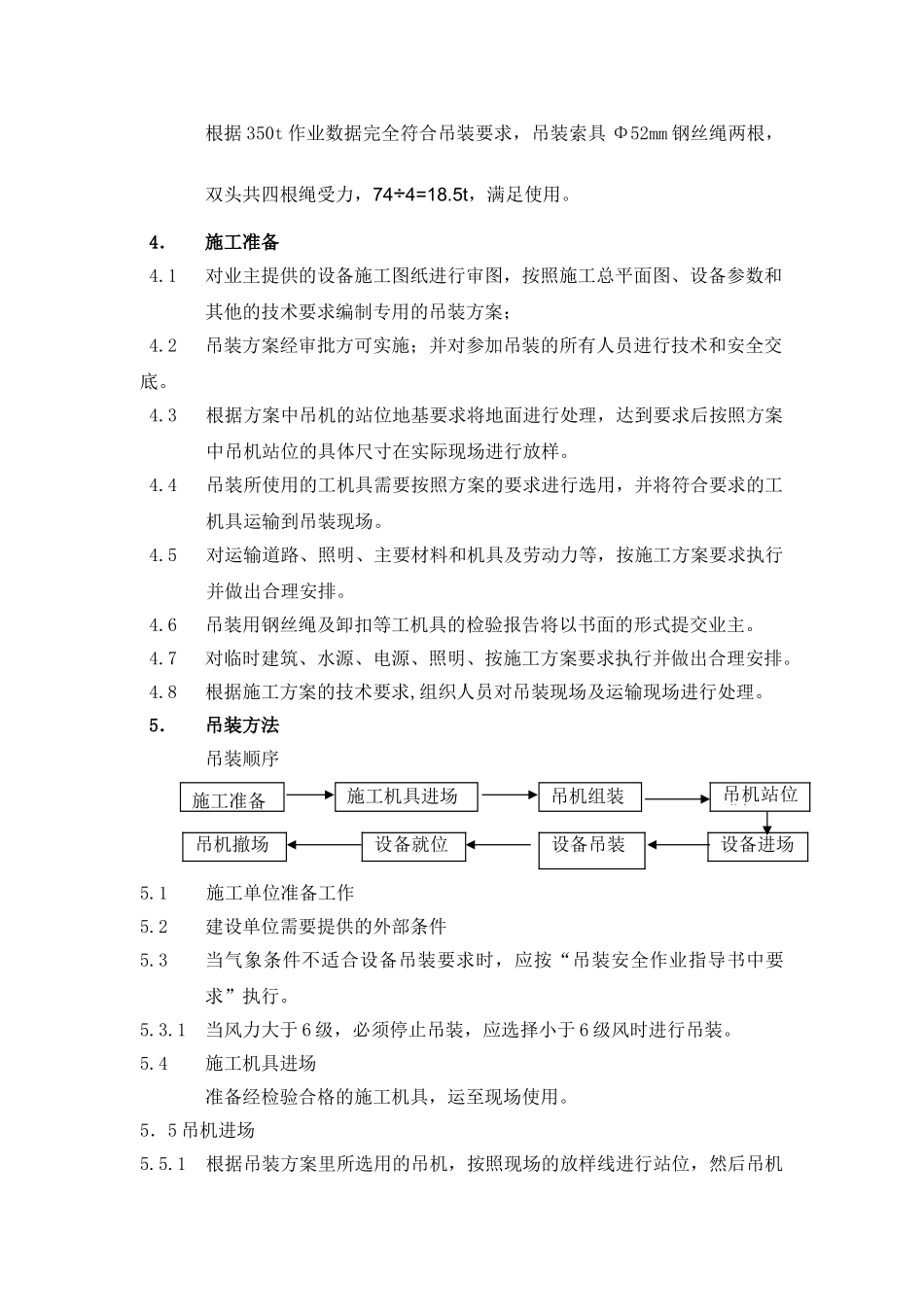

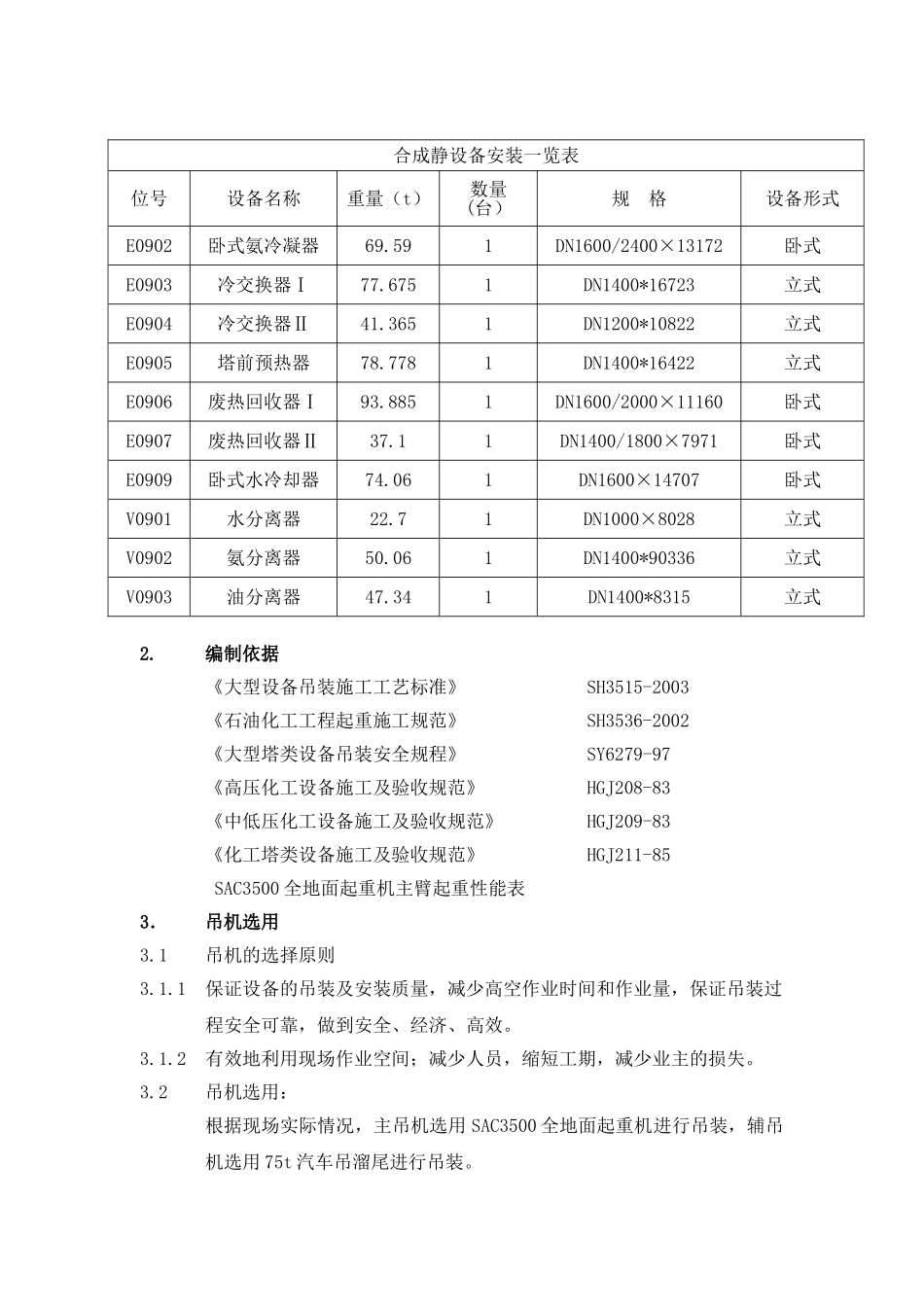

目录1.工程概况..........................................................22.设备概况.........................................................23.吊机选用.........................................................24.施工准备.........................................................35.吊装方法.........................................................36.安全技术措施.....................................................51工程概况氨合成工段是合成氨装置的核心工段。该工段设备长、重量大,本方案围绕卧式氨冷凝器、冷交Ⅰ、冷交Ⅱ、塔前预热器、废热回收器Ⅰ、废热回收器Ⅱ、卧式水冷却器、水分离器、氨分离器、油分离器共十台设备编制,其中作业半径最远、最重为卧式水冷却器,半径12米、重74吨。2.编制依据《大型设备吊装施工工艺标准》SH3515-2003《石油化工工程起重施工规范》SH3536-2002《大型塔类设备吊装安全规程》SY6279-97《高压化工设备施工及验收规范》HGJ208-83《中低压化工设备施工及验收规范》HGJ209-83《化工塔类设备施工及验收规范》HGJ211-85SAC3500全地面起重机主臂起重性能表3.吊机选用3.1吊机的选择原则3.1.1保证设备的吊装及安装质量,减少高空作业时间和作业量,保证吊装过程安全可靠,做到安全、经济、高效。3.1.2有效地利用现场作业空间;减少人员,缩短工期,减少业主的损失。3.2吊机选用:根据现场实际情况,主吊机选用SAC3500全地面起重机进行吊装,辅吊机选用75t汽车吊溜尾进行吊装。合成静设备安装一览表位号设备名称重量(t)数量(台)规格设备形式E0902卧式氨冷凝器69.591DN1600/2400×13172卧式E0903冷交换器Ⅰ77.6751DN1400*16723立式E0904冷交换器Ⅱ41.3651DN1200*10822立式E0905塔前预热器78.7781DN1400*16422立式E0906废热回收器Ⅰ93.8851DN1600/2000×11160卧式E0907废热回收器Ⅱ37.11DN1400/1800×7971卧式E0909卧式水冷却器74.061DN1600×14707卧式V0901水分离器22.71DN1000×8028立式V0902氨分离器50.061DN1400*90336立式V0903油分离器47.341DN1400*8315立式根据350t作业数据完全符合吊装要求,吊装索具Φ52mm钢丝绳两根,双头共四根绳受力,74÷4=18.5t,满足使用。4.施工准备4.1对业主提供的设备施工图纸进行审图,按照施工总平面图、设备参数和其他的技术要求编制专用的吊装方案;4.2吊装方案经审批方可实施;并对参加吊装的所有人员进行技术和安全交底。4.3根据方案中吊机的站位地基要求将地面进行处理,达到要求后按照方案中吊机站位的具体尺寸在实际现场进行放样。4.4吊装所使用的工机具需要按照方案的要求进行选用,并将符合要求的工机具运输到吊装现场。4.5对运输道路、照明、主要材料和机具及劳动力等,按施工方案要求执行并做出合理安排。4.6吊装用钢丝绳及卸扣等工机具的检验报告将以书面的形式提交业主。4.7对临时建筑、水源、电源、照明、按施工方案要求执行并做出合理安排。4.8根据施工方案的技术要求,组织人员对吊装现场及运输现场进行处理。5.吊装方法吊装顺序5.1施工单位准备工作5.2建设单位需要提供的外部条件5.3当气象条件不适合设备吊装要求时,应按“吊装安全作业指导书中要求”执行。5.3.1当风力大于6级,必须停止吊装,应选择小于6级风时进行吊装。5.4施工机具进场准备经检验合格的施工机具,运至现场使用。5.5吊机进场5.5.1根据吊装方案里所选用的吊机,按照现场的放样线进行站位,然后吊机设备进场施工准备施工机具进场吊机组装设备吊装吊机站位进场吊机撤场设备就位进行组装。5.5.2吊机组装好后,由机组人员对吊机进行检查,并进行试运转确保吊机在吊装时,达到良好状态,保证正常的工作。5.5.3检查吊机的站位处地基有无变化,如有较大变化,应立即停止后边工序,重新处理地基,如地基无明显变化,方可进行吊装。5.6设备进场5.6.1进场时,运输车辆的速度需要按照厂规或者是满足设备运输的技术条件进行运输。5.6.2设备进场时,设备顶部吊耳应在运输车辆尾部位置,设备底部应放置于车辆头部位置。5.7挂索具5.7.1将选用好的索具按照规定挂于设备本身的吊点上。5.7.2待设备前后的索具...
