隧道钢架施工作业指导书[1]VIP免费

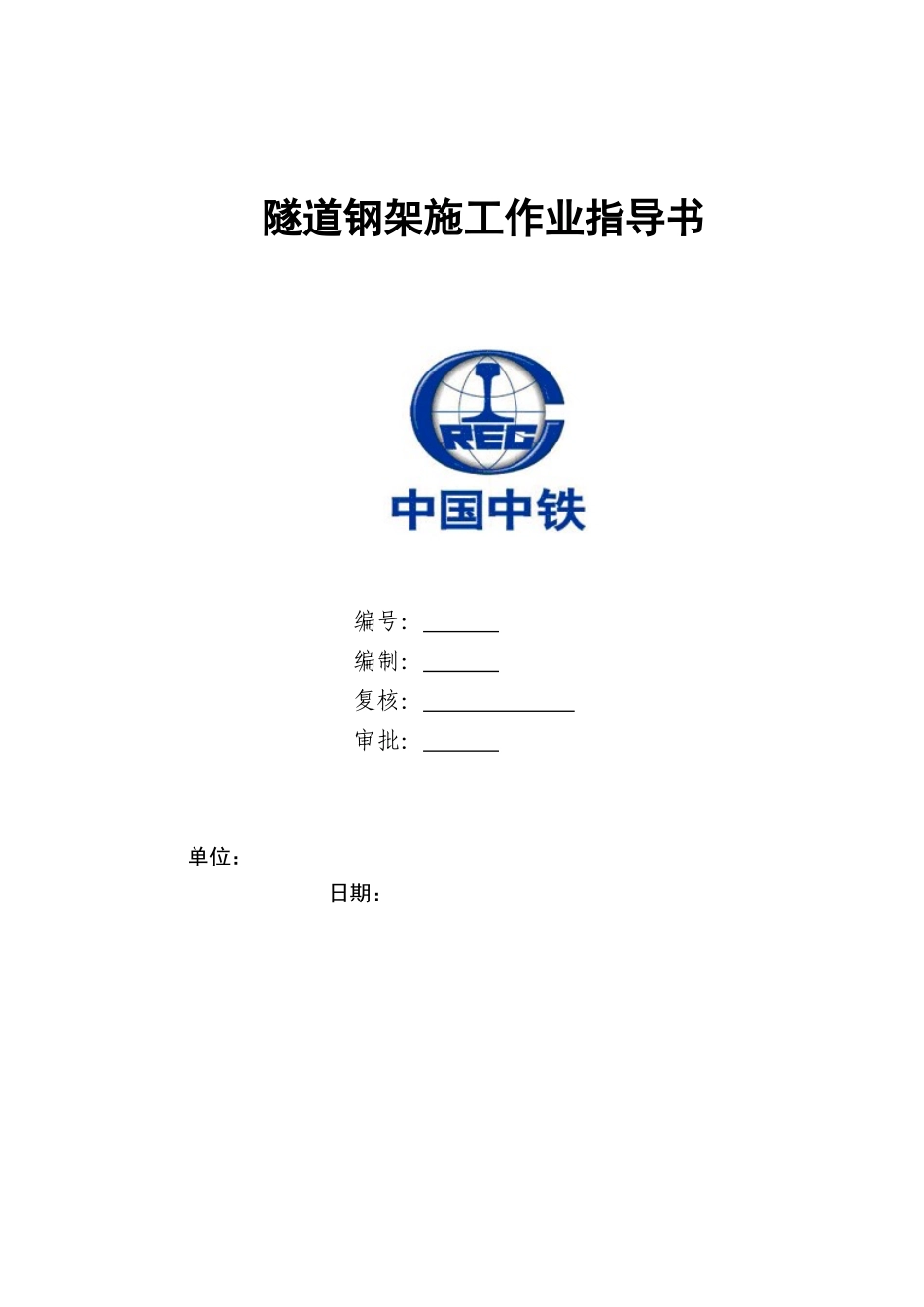

隧道钢架施工作业指导书编号：编制：复核：审批：单位：日期：目录1适用范围............................................................-1-2作业准备............................................................-1-2.1内业准备..........................................................-1-2.2外业准备...........................................................-1-3技术要求............................................................-1-4施工程序与工艺流程..................................................-1-5施工作业要求........................................................-2-5.1钢架加工..........................................................-2-5.2钢架安装..........................................................-3-5.3施工要点..........................................................-4-6劳动力组织..........................................................-5-7材料要求............................................................-5-8设备机具配置........................................................-5-9质量控制及检验......................................................-5-9.1质量验收参照规范...................................................-5-9.2分项验收标准......................................................-5-10安全及环保要求.....................................................-7-隧道钢架施工作业指导书1适用范围适用于本标段内，红池隧道和转心湖隧道III、IV、V级围岩初期支护格栅钢架及型钢钢架制安。2作业准备2.1内业准备⑴应在开工前组织技术人员认真学习实施性施工组织设计，阅读和审核设计图纸，熟悉规范和技术标准。⑵制定安全环保措施、应急预案等，对班组作业人员进行岗前安全培训及技术交底。⑶钢拱架大样尺寸交底时，应考虑隧道开挖断面预留沉降量引起的断面尺寸变化。2.2外业准备⑴钢架加工场地的布置及地面硬化。加工场内分区明显、合理（原材料堆放区、加工区、成品区、半成品区、废料堆放区）。⑵原材料取样送检，合格后方可使用。⑶在加工区内进行钢架分节段大样放样，制作钢架模型并固定。⑷场地内各种标识醒目、齐全，机具设备调试性能良好。3技术要求隧道钢架支护分为型钢钢架和格栅钢架两种，IVb支护类型使用的型钢钢架，主要由I18和Φ22螺纹钢焊接而成。Va、Vb支护类型使用的型钢钢架，主要由I20工字钢和Φ22螺纹钢焊接而成。IIIb、IIIc、IVa支护类型使用的格栅钢架，主要由Φ22、Φ14螺纹钢和φ16、φ10圆钢焊接而成。隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向系统锚杆以及双侧锁脚锚管固定，纵向采用Φ22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。4施工程序与工艺流程钢架施工工艺见“钢架施工工艺流程图”钢架施工工艺流程图5施工作业要求5.1钢架加工5.1.1型钢钢架加工⑴加工场地用砼硬化，精确抹平。按设计放出加工大样。⑵钢架弯制,结合隧道开挖方法采用型钢弯制机按设计分节进行弯制。弯制完成后，先在加工场地上进行试拼。各节钢架拼装要求如下：①尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm。施工准备开挖面超欠挖处理初喷混凝土测定钢架位置清除拱脚底浮渣铺设钢筋网、架立钢架安装纵向钢筋连接筋安装质量检验锚杆固定、打锁脚锚杆喷混凝土结束原材料检验钢构件加工钢架试拼、检验运入洞内拼装校正处理校正处理不合格合格合格不合格②型钢钢架平放时，平面翘曲小于2cm。5.1.2格栅钢架加工⑴格栅钢架在现场设计的工装台上加工。工作台为δ=20mm的钢板制成，其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型。钢架的焊接在胎模内焊接，控制变形。⑵按设计加工好各单元格栅钢架后，组织试拼，检查钢架尺寸及轮廓是否合格。格栅钢架拼装后的要求如下：①加工允许误差：沿隧道周边轮廓误差不大于3cm。②平面翘曲应小于2cm，接头连接要求同类之间可以互换。⑶格栅钢架各单元必须明确标准类...
