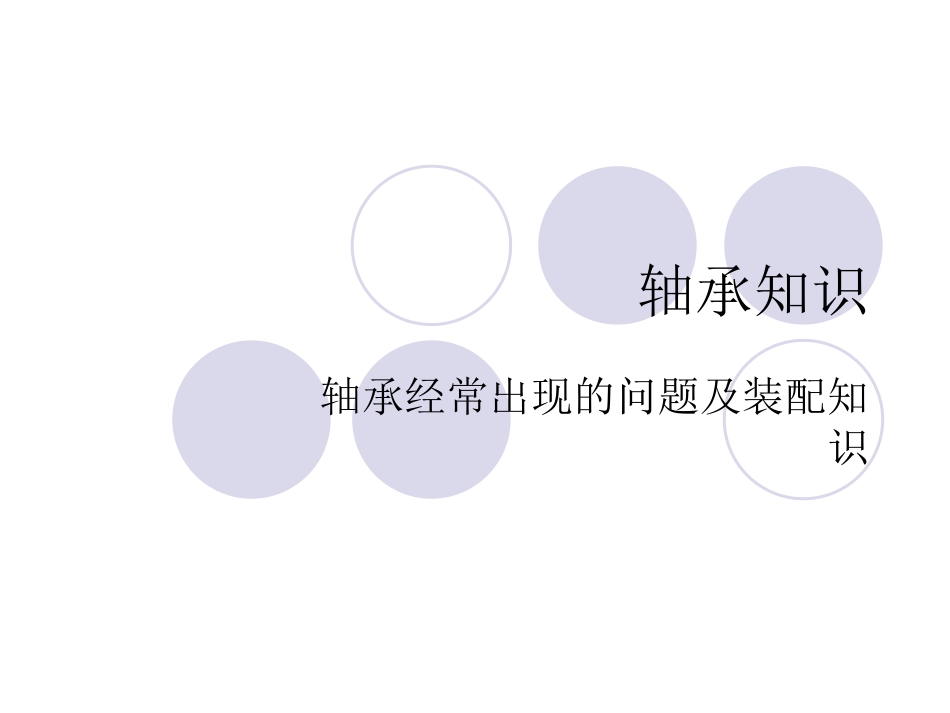

轴承基础知识和装配知识00VIP免费

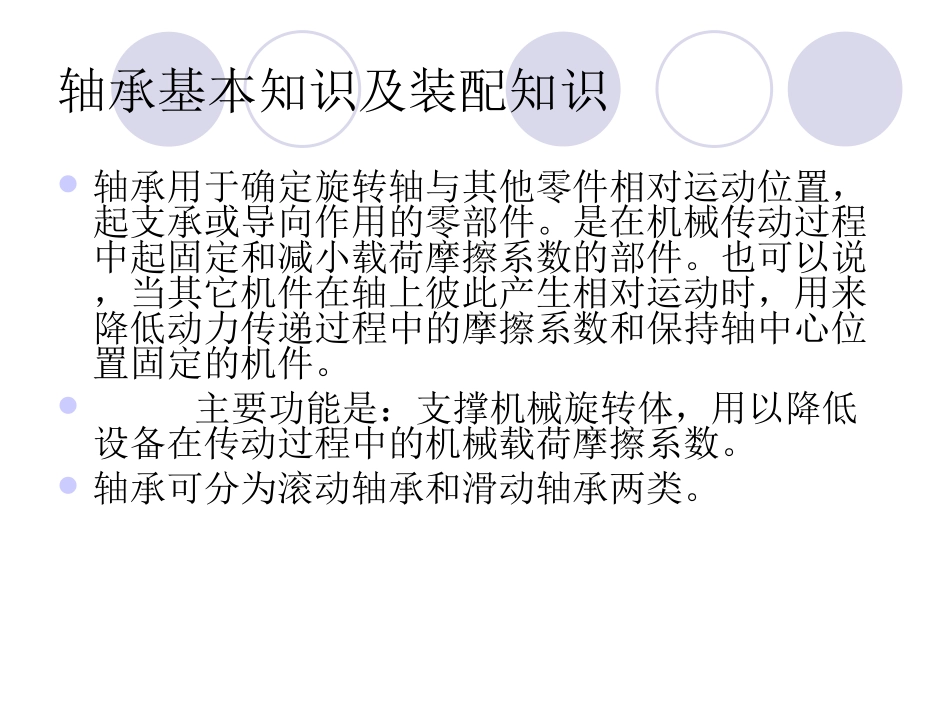

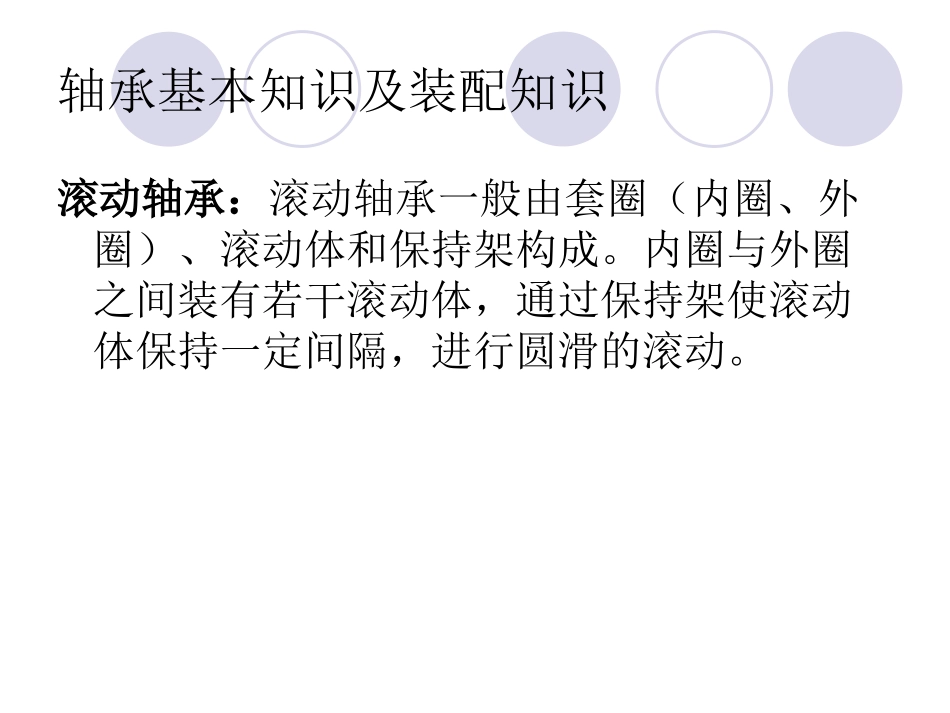

轴承知识轴承经常出现的问题及装配知识轴承基本知识及装配知识轴承用于确定旋转轴与其他零件相对运动位置，起支承或导向作用的零部件。是在机械传动过程中起固定和减小载荷摩擦系数的部件。也可以说，当其它机件在轴上彼此产生相对运动时，用来降低动力传递过程中的摩擦系数和保持轴中心位置固定的机件。主要功能是：支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。轴承可分为滚动轴承和滑动轴承两类。轴承基本知识及装配知识滚动轴承：滚动轴承一般由套圈（内圈、外圈）、滚动体和保持架构成。内圈与外圈之间装有若干滚动体，通过保持架使滚动体保持一定间隔，进行圆滑的滚动。轴承基本知识及装配知识一、结构形式(1）套圈（内圈、外圈）套圈上滚动体滚动的部分称做滚道，其表面面称做滚道面，球轴承套圈的滚道又称做沟道。(2)滚动体滚动体分为球和滚子两大类，滚子根据其形状不同又分为圆柱滚子、滚针、圆锥滚子、球面滚子等等。（3）保持架保持架是将滚动体部分包围，使其在圆周方向保持一定的距离。保持架有冲压保持架、车制实体保持架、工程塑料成型保持架。与无保持架的满装型球（滚子）轴承相比，带保持架的轴承摩擦阻力较小，适用于高速旋转。轴承基本知识及装配知识二、滚动轴承的分类滚动轴承按接触角的不同，主要分为向心轴承、推力轴承，按滚动体和套圈的结构可分为探沟球轴承、调心球轴承、角接触球轴承、推力球轴承、圆柱滚子轴承、滚针轴承、调心滚子轴承、推力调心滚子轴承等。滚动轴承按滚动体的列数，可以分为单列、双列和多列（三列、四列）。四、轴承安装注意事项在安装轴承前，您必须确保安装表面和安装环境的清洁，如果轴承内有铁屑、毛刺、灰尘等异物进入，将使轴承在运转时产生噪声与振动，甚至会损伤滚道和滚体。必须用清洁的汽油或煤油仔细清洗，再涂上干净优质或高速高温的润滑油脂方可安装使用。安装时勿直接锤击轴承端面和非受力面，应以压块、套筒或其它安装工具使轴承均匀受力，切勿通过滚动体传动力安装。如配合过盈较大，应把轴承放入矿物油内加热至80~90℃后尽快安装，严格控制油温不超过100℃，以防止回火效应硬度降低和影响尺寸恢复。轴承基本知识及装配知识轴承的径向游隙不是越小越好，根据条件选用最合适的游隙。不是所有的轴承都要求最小的工作游隙，必须根据条件选用合适的游隙。基本径向游隙组适用于一般的运转条件、常规温度及常用的过盈配合；在高温、高速、低噪声、低磨擦等特殊条件下工作的轴承则宜选用大的径向游隙；对精密主轴、机床主轴用轴承等宜选用较小的径向游隙；对于滚子轴承可保持少量的工作游隙。另外，对于分离型的轴承则无所谓游隙；轴承基本知识及装配知识五、滚动轴承常见故障形式：（1）轴承转动困难、发热；（2）轴承运转有异声；（4）轴承产生振动；（5）内座圈剥落、开裂；（6）外座圈剥落、开裂；（7）轴承滚道和滚动体产生压痕。滚动轴承的代号滚动轴承代号用字母加数字组成。完整的代号包括前置代号前置代号、基本代号基本代号和后置代号后置代号三部分。基本代号表示轴承的基本类型，结构和尺寸，是轴承代号的基础。前置前置代号代号基本代号基本代号后置代号后置代号1122334455667788举例举例成套成套轴承轴承分部分部件件类型类型代号代号尺寸尺寸系列系列代号代号内径内径代号代号内内部部结结构构密封密封结构结构保持保持架及架及其材其材料料轴承轴承材料材料公差公差等级等级游隙游隙配置配置其他其他6204-2Z/P63602042ZP6C3NUP207ENUP0207E51840/P5251840P5C2★★轴承代号示例轴承代号示例滚动轴承的代号代号代号含义含义示例示例LL可分离轴承的可分离内圈或外圈可分离轴承的可分离内圈或外圈LNU205LNU205RR不带可分离内圈和外圈的轴承（滚针轴承仅适不带可分离内圈和外圈的轴承（滚针轴承仅适用于用于NANA型）型）RNU205RNU205KK滚子和保持架组件滚子和保持架组件K81105K81105WSWS推力圆柱滚子轴承轴圈推力圆柱滚子轴承轴圈WS81105WS81105GSGS推力圆柱滚子轴承座圈推力圆柱滚子轴承座圈GS81105GS81105FF凸缘外圈的向心球轴承（仅适用...
