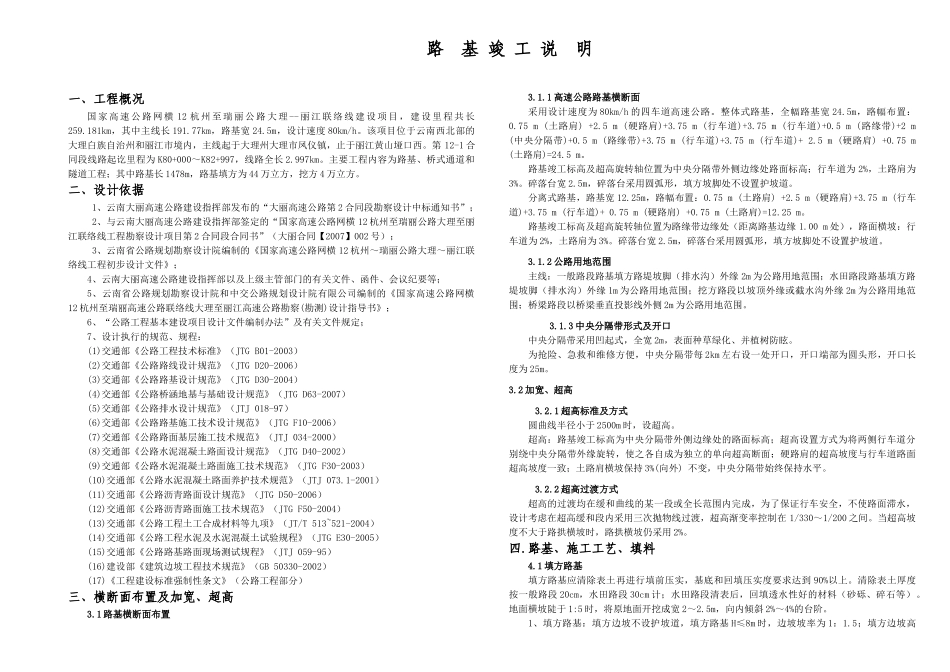

路基竣工说明一、工程概况国家高速公路网横12杭州至瑞丽公路大理--丽江联络线建设项目，建设里程共长259.181km，其中主线长191.77km，路基宽24.5m，设计速度80km/h。该项目位于云南西北部的大理白族自治州和丽江市境内，主线起于大理州大理市凤仪镇，止于丽江黄山垭口西。第12-1合同段线路起讫里程为K80+000～K82+997，线路全长2.997km。主要工程内容为路基、桥式通道和隧道工程；其中路基长1478m，路基填方为44万立方，挖方4万立方。二、设计依据1、云南大丽高速公路建设指挥部发布的“大丽高速公路第2合同段勘察设计中标通知书”；2、与云南大丽高速公路建设指挥部签定的“国家高速公路网横12杭州至瑞丽公路大理至丽江联络线工程勘察设计项目第2合同段合同书”（大丽合同【2007】002号）；3、云南省公路规划勘察设计院编制的《国家高速公路网横12杭州～瑞丽公路大理～丽江联络线工程初步设计文件》；4、云南大丽高速公路建设指挥部以及上级主管部门的有关文件、函件、会议纪要等；5、云南省公路规划勘察设计院和中交公路规划设计院有限公司编制的《国家高速公路网横12杭州至瑞丽高速公路联络线大理至丽江高速公路勘察(勘测)设计指导书》；6、“公路工程基本建设项目设计文件编制办法”及有关文件规定；7、设计执行的规范、规程：(1)交通部《公路工程技术标准》（JTGB01-2003）(2)交通部《公路路线设计规范》（JTGD20-2006）(3)交通部《公路路基设计规范》（JTGD30-2004）(4)交通部《公路桥涵地基与基础设计规范》（JTGD63-2007）(5)交通部《公路排水设计规范》（JTJ018-97）(6)交通部《公路路基施工技术设计规范》（JTGF10-2006）(7)交通部《公路路面基层施工技术规范》（JTJ034-2000）(8)交通部《公路水泥混凝土路面设计规范》（JTGD40-2002）(9)交通部《公路水泥混凝土路面施工技术规范》（JTGF30-2003）(10)交通部《公路水泥混凝土路面养护技术规范》（JTJ073.1-2001）(11)交通部《公路沥青路面设计规范》（JTGD50-2006）(12)交通部《公路沥青路面施工技术规范》（JTGF50-2004）(13)交通部《公路工程土工合成材料等九项》（JT/T513~521-2004）(14)交通部《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）(15)交通部《公路路基路面现场测试规程》（JTJ059-95）(16)建设部《建筑边坡工程技术规范》（GB50330-2002）(17)《工程建设标准强制性条文》（公路工程部分）三、横断面布置及加宽、超高3.1路基横断面布置3.1.1高速公路路基横断面采用设计速度为80km/h的四车道高速公路。整体式路基，全幅路基宽24.5m，路幅布置：0.75m(土路肩)+2.5m(硬路肩)+3.75m(行车道)+3.75m(行车道)+0.5m(路缘带)+2m(中央分隔带)+0.5m(路缘带)+3.75m(行车道)+3.75m(行车道)+2.5m(硬路肩)+0.75m(土路肩)=24.5m。路基竣工标高及超高旋转轴位置为中央分隔带外侧边缘处路面标高；行车道为2%，土路肩为3%。碎落台宽2.5m，碎落台采用圆弧形，填方坡脚处不设置护坡道。分离式路基，路基宽12.25m，路幅布置：0.75m(土路肩)+2.5m(硬路肩)+3.75m(行车道)+3.75m(行车道)+0.75m(硬路肩)+0.75m(土路肩)=12.25m。路基竣工标高及超高旋转轴位置为路缘带边缘处（距离路基边缘1.00m处），路面横坡：行车道为2%，土路肩为3%。碎落台宽2.5m，碎落台采用圆弧形，填方坡脚处不设置护坡道。3.1.2公路用地范围主线：一般路段路基填方路堤坡脚（排水沟）外缘2m为公路用地范围；水田路段路基填方路堤坡脚（排水沟）外缘1m为公路用地范围；挖方路段以坡顶外缘或截水沟外缘2m为公路用地范围；桥梁路段以桥梁垂直投影线外侧2m为公路用地范围。3.1.3中央分隔带形式及开口中央分隔带采用凹起式，全宽2m，表面种草绿化、并植树防眩。为抢险、急救和维修方便，中央分隔带每2km左右设一处开口，开口端部为圆头形，开口长度为25m。3.2加宽、超高3.2.1超高标准及方式圆曲线半径小于2500m时，设超高。超高：路基竣工标高为中央分隔带外侧边缘处的路面标高；超高设置方式为将两侧行车道分别绕中央分隔带外缘旋转，使之各自成为独立的单向超高断面；硬路肩的超高坡度与行车道路面超高坡度一致；土路肩横坡保持3%(向外)不变，中央分隔带始...
