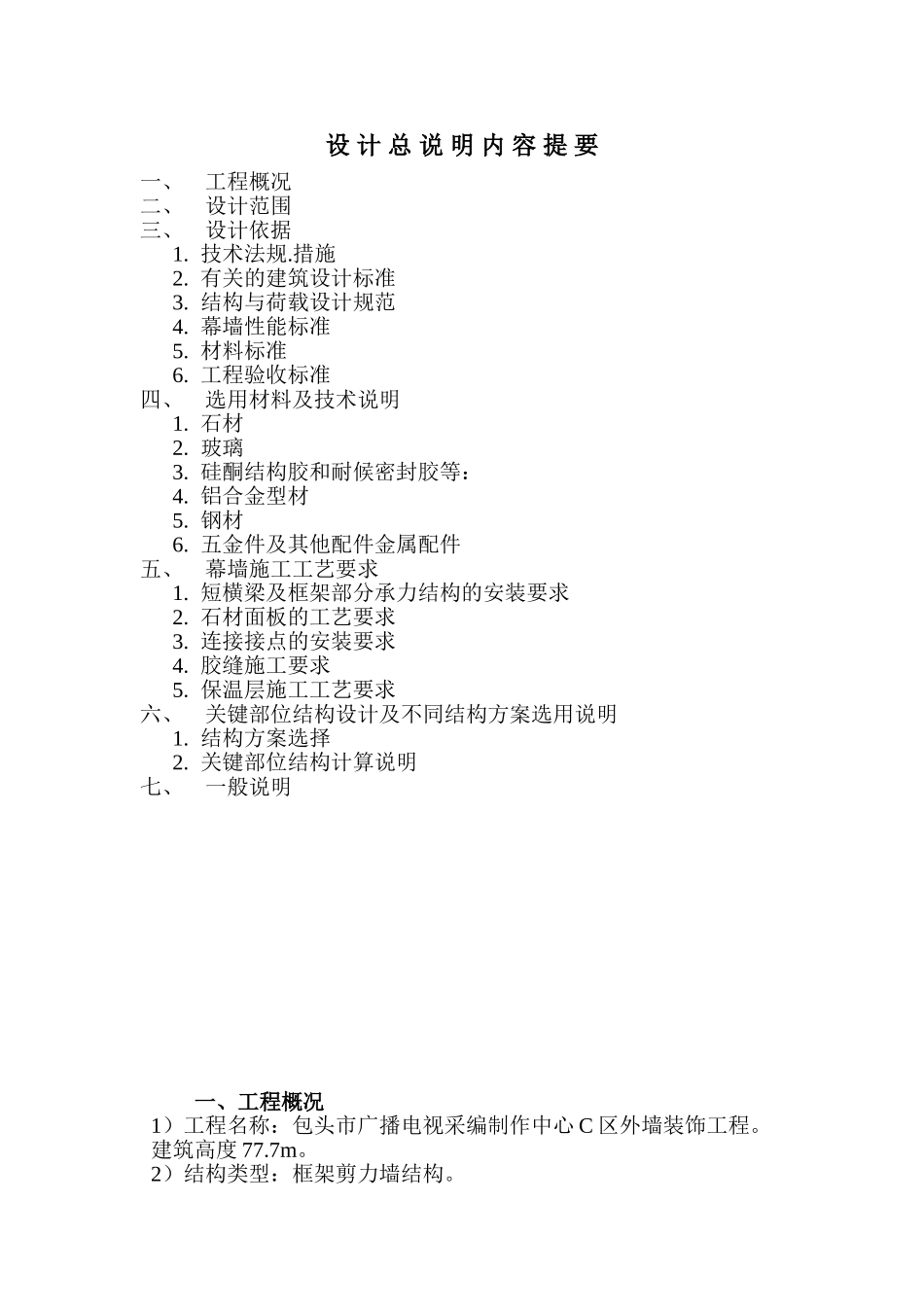

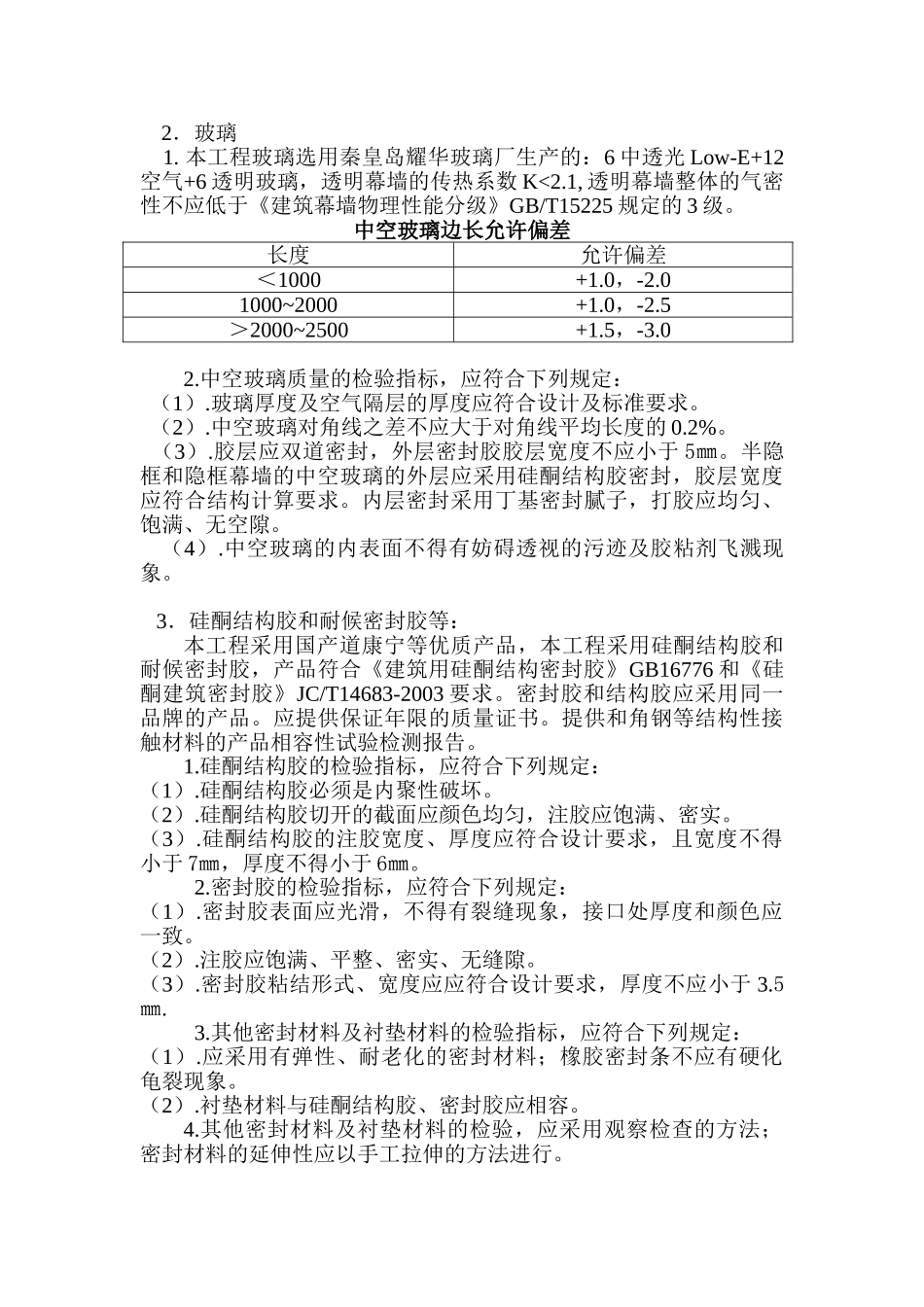

设计总说明内容提要一、工程概况二、设计范围三、设计依据1.技术法规.措施2.有关的建筑设计标准3.结构与荷载设计规范4.幕墙性能标准5.材料标准6.工程验收标准四、选用材料及技术说明1.石材2.玻璃3.硅酮结构胶和耐候密封胶等：4.铝合金型材5.钢材6.五金件及其他配件金属配件五、幕墙施工工艺要求1.短横梁及框架部分承力结构的安装要求2.石材面板的工艺要求3.连接接点的安装要求4.胶缝施工要求5.保温层施工工艺要求六、关键部位结构设计及不同结构方案选用说明1.结构方案选择2.关键部位结构计算说明七、一般说明一、工程概况1）工程名称：包头市广播电视采编制作中心C区外墙装饰工程。建筑高度77.7m。2）结构类型：框架剪力墙结构。3）风荷载：包头地区50年一遇，基本风压取0.55KN/㎡,地面粗糙度按C类地区取值。二、幕墙设计的总体布局本项目工程主要以下四种幕墙结构形式及种类：a)横明竖隐玻璃幕墙。b)全隐玻璃幕墙c)石材幕墙d)铝单板幕墙。。三、设计依据（技术法规、标准及规范）1.技术法规.措施《工程建设标准强制性条文房屋建筑部分》（2002年版）建设部《全国民用建筑工程设计技术措施》建设部建质【2003】4号文2.有关的建筑设计标准《民用建筑热工设计规范》GB50176-19933.结构与荷载设计规范《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《钢结构设计规范》GB50017-2003《冷弯薄壁型钢结构设计规范》GB50018-20024.幕墙性能标准《建筑幕墙风压变形性能检测方法》GB/T15227-94《建筑幕墙平面内变形性能检测方法》GB/T18250-2000《金属与石材幕墙工程技术规范》JGJ133-20015.材料标准《硅酮建筑密封胶》GB14683-2003《硅酮结构密封胶》GB16776-97《热轧.冷轧薄钢板及钢带》GN716-91《碳素结构钢和低合金结构钢》JGJ81-20026.工程验收标准《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰装修工程质量验收规范》GB50210-2001四、选用材料及技术说明1．石材根据设计，本工程石材选用25mm厚花岗岩，平面尺寸为600*900。在施工现场应根据设计要求确定石材的品种、颜色、花纹（由甲方定）和尺寸规格，并严格控制，检查其抗折、抗拉及抗压强度，吸水率，耐冻融循环性能。石材进场拆包后要每块检查，是否有破碎、缺棱角、缺边、变色、局部污染、表面洼坑、麻点、明暗裂缝、有无风化以及进行边角垂直和平整度测量，对存在明显上述缺陷或隐伤的要选出。2．玻璃1.本工程玻璃选用秦皇岛耀华玻璃厂生产的：6中透光Low-E+12空气+6透明玻璃，透明幕墙的传热系数K<2.1,透明幕墙整体的气密性不应低于《建筑幕墙物理性能分级》GB/T15225规定的3级。中空玻璃边长允许偏差长度允许偏差＜1000+1.0，-2.01000~2000+1.0，-2.5＞2000~2500+1.5，-3.02.中空玻璃质量的检验指标，应符合下列规定：（1）.玻璃厚度及空气隔层的厚度应符合设计及标准要求。（2）.中空玻璃对角线之差不应大于对角线平均长度的0.2%。（3）.胶层应双道密封，外层密封胶胶层宽度不应小于5㎜。半隐框和隐框幕墙的中空玻璃的外层应采用硅酮结构胶密封，胶层宽度应符合结构计算要求。内层密封采用丁基密封腻子，打胶应均匀、饱满、无空隙。（4）.中空玻璃的内表面不得有妨碍透视的污迹及胶粘剂飞溅现象。3．硅酮结构胶和耐候密封胶等：本工程采用国产道康宁等优质产品，本工程采用硅酮结构胶和耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776和《硅酮建筑密封胶》JC/T14683-2003要求。密封胶和结构胶应采用同一品牌的产品。应提供保证年限的质量证书。提供和角钢等结构性接触材料的产品相容性试验检测报告。1.硅酮结构胶的检验指标，应符合下列规定：（1）.硅酮结构胶必须是内聚性破坏。（2）.硅酮结构胶切开的截面应颜色均匀，注胶应饱满、密实。（3）.硅酮结构胶的注胶宽度、厚度应符合设计要求，且宽度不得小于7㎜，厚度不得小于6㎜。2.密封胶的检验指标，应符合下列规定：（1）.密封胶表面应光滑，不得有裂缝现象，接口处厚度和颜色应一致。（2）.注胶应饱满、平整、密实、无缝隙。（3）.密封胶粘结形式、宽度应应符合设计要求，厚度不应小...
