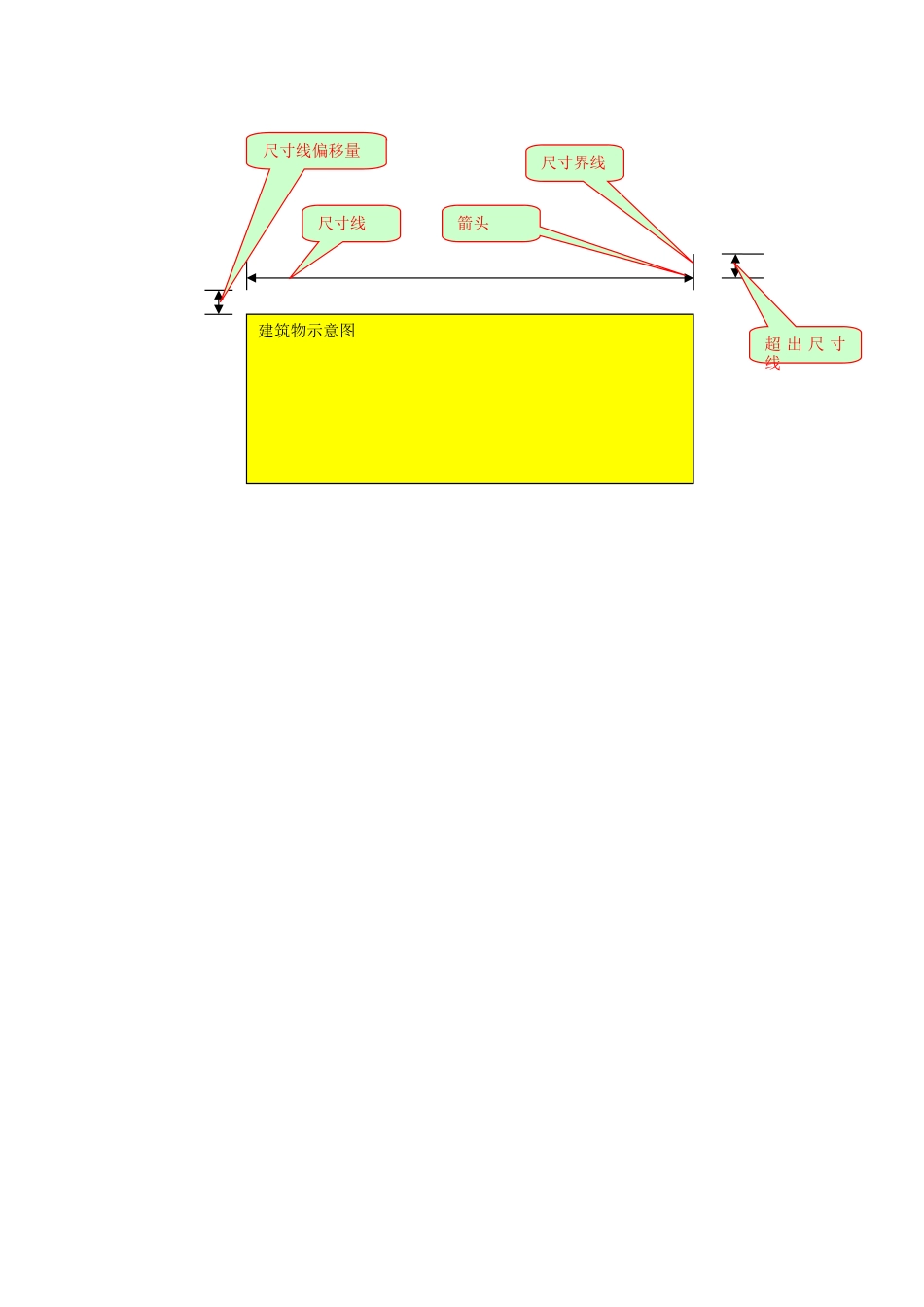

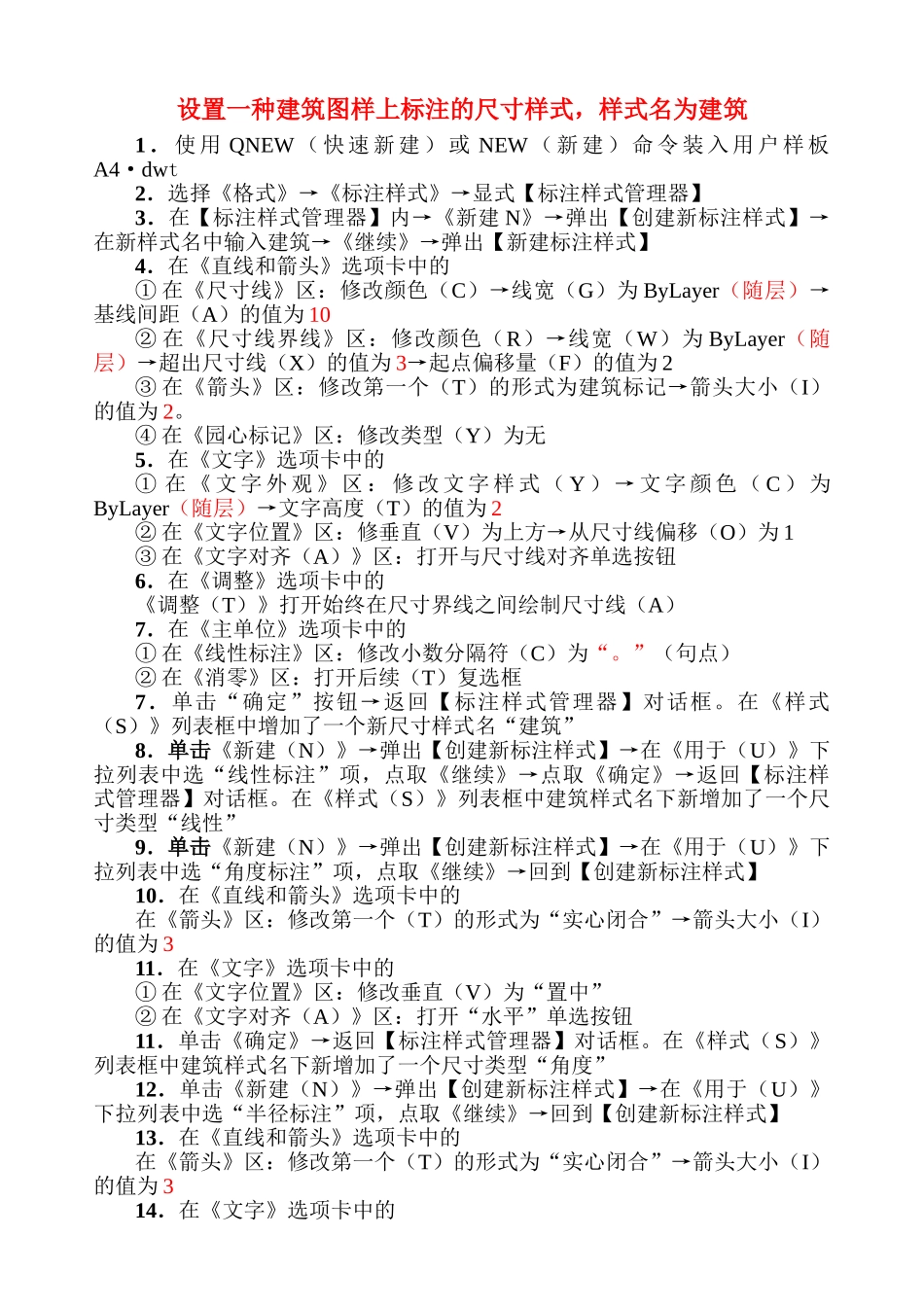

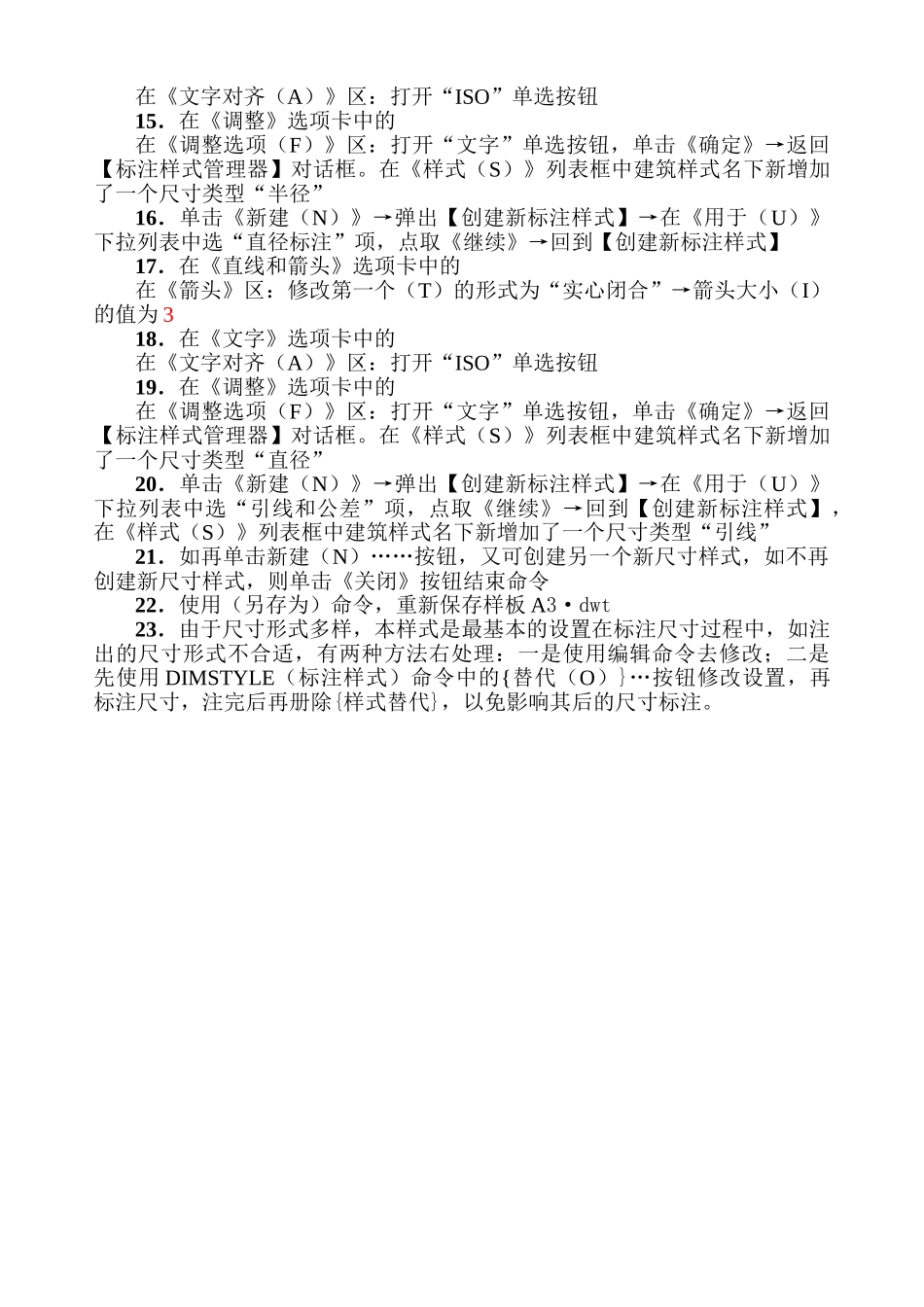

设置一种建筑图样上标注的尺寸样式，样式名为建筑1．使用QNEW（快速新建）或NEW（新建）命令装入用户样板A4·dwt2．选择《格式》→《标注样式》→显式【标注样式管理器】3．在【标注样式管理器】内→《新建N》→弹出【创建新标注样式】→在新样式名中输入建筑→《继续》→弹出【新建标注样式】4．在《直线和箭头》选项卡中的①在《尺寸线》区：修改颜色（C）→线宽（G）为ByLayer（随层）→基线间距（A）的值为10②在《尺寸线界线》区：修改颜色（R）→线宽（W）为ByLayer（随层）→超出尺寸线（X）的值为3→起点偏移量（F）的值为2③在《箭头》区：修改第一个（T）的形式为建筑标记→箭头大小（I）的值为2。④在《园心标记》区：修改类型（Y）为无5．在《文字》选项卡中的①在《文字外观》区：修改文字样式（Y）→文字颜色（C）为ByLayer（随层）→文字高度（T）的值为2②在《文字位置》区：修垂直（V）为上方→从尺寸线偏移（O）为1③在《文字对齐（A）》区：打开与尺寸线对齐单选按钮6．在《调整》选项卡中的《调整（T）》打开始终在尺寸界线之间绘制尺寸线（A）7．在《主单位》选项卡中的①在《线性标注》区：修改小数分隔符（C）为“。”（句点）②在《消零》区：打开后续（T）复选框7．单击“确定”按钮→返回【标注样式管理器】对话框。在《样式（S）》列表框中增加了一个新尺寸样式名“建筑”8．单击《新建（N）》→弹出【创建新标注样式】→在《用于（U）》下拉列表中选“线性标注”项，点取《继续》→点取《确定》→返回【标注样式管理器】对话框。在《样式（S）》列表框中建筑样式名下新增加了一个尺寸类型“线性”9．单击《新建（N）》→弹出【创建新标注样式】→在《用于（U）》下拉列表中选“角度标注”项，点取《继续》→回到【创建新标注样式】10．在《直线和箭头》选项卡中的在《箭头》区：修改第一个（T）的形式为“实心闭合”→箭头大小（I）的值为311．在《文字》选项卡中的①在《文字位置》区：修改垂直（V）为“置中”②在《文字对齐（A）》区：打开“水平”单选按钮11．单击《确定》→返回【标注样式管理器】对话框。在《样式（S）》列表框中建筑样式名下新增加了一个尺寸类型“角度”12．单击《新建（N）》→弹出【创建新标注样式】→在《用于（U）》下拉列表中选“半径标注”项，点取《继续》→回到【创建新标注样式】13．在《直线和箭头》选项卡中的在《箭头》区：修改第一个（T）的形式为“实心闭合”→箭头大小（I）的值为314．在《文字》选项卡中的在《文字对齐（A）》区：打开“ISO”单选按钮15．在《调整》选项卡中的在《调整选项（F）》区：打开“文字”单选按钮，单击《确定》→返回【标注样式管理器】对话框。在《样式（S）》列表框中建筑样式名下新增加了一个尺寸类型“半径”16．单击《新建（N）》→弹出【创建新标注样式】→在《用于（U）》下拉列表中选“直径标注”项，点取《继续》→回到【创建新标注样式】17．在《直线和箭头》选项卡中的在《箭头》区：修改第一个（T）的形式为“实心闭合”→箭头大小（I）的值为318．在《文字》选项卡中的在《文字对齐（A）》区：打开“ISO”单选按钮19．在《调整》选项卡中的在《调整选项（F）》区：打开“文字”单选按钮，单击《确定》→返回【标注样式管理器】对话框。在《样式（S）》列表框中建筑样式名下新增加了一个尺寸类型“直径”20．单击《新建（N）》→弹出【创建新标注样式】→在《用于（U）》下拉列表中选“引线和公差”项，点取《继续》→回到【创建新标注样式】，在《样式（S）》列表框中建筑样式名下新增加了一个尺寸类型“引线”21．如再单击新建（N）……按钮，又可创建另一个新尺寸样式，如不再创建新尺寸样式，则单击《关闭》按钮结束命令22．使用（另存为）命令，重新保存样板A3·dwt23．由于尺寸形式多样，本样式是最基本的设置在标注尺寸过程中，如注出的尺寸形式不合适，有两种方法右处理：一是使用编辑命令去修改；二是先使用DIMSTYLE（标注样式）命令中的{替代（O）}…按钮修改设置，再标注尺寸，注完后再册除{样式替代}，以免影响其后的尺寸标注。建筑物示意图尺寸线箭头尺寸界线超出尺寸线尺寸线偏移量
