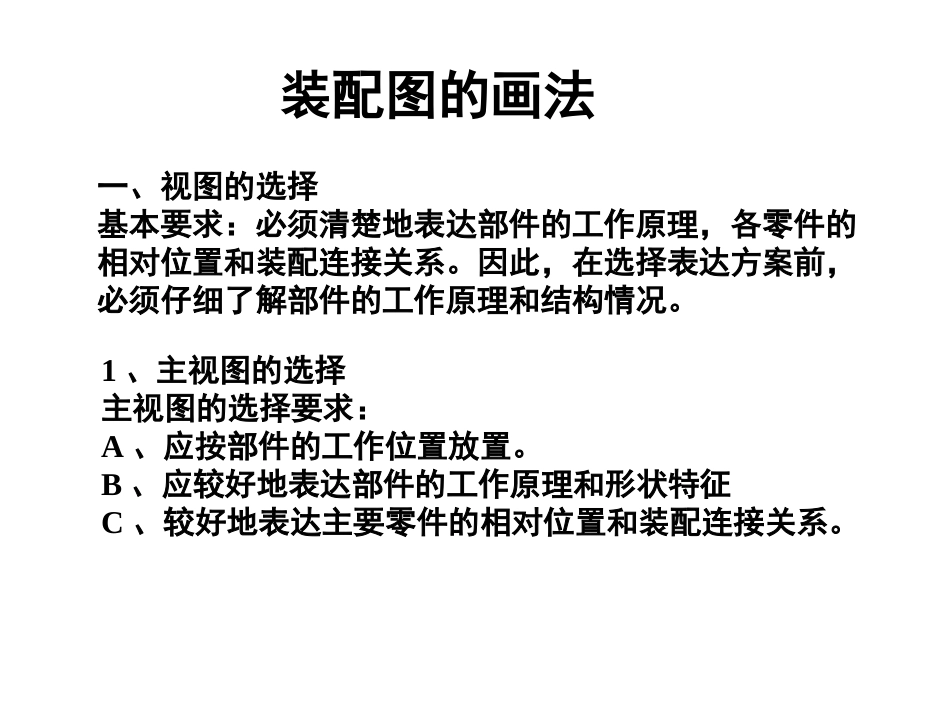

装配图的画法一、视图的选择基本要求：必须清楚地表达部件的工作原理，各零件的相对位置和装配连接关系
因此，在选择表达方案前，必须仔细了解部件的工作原理和结构情况
1、主视图的选择主视图的选择要求：A、应按部件的工作位置放置
B、应较好地表达部件的工作原理和形状特征C、较好地表达主要零件的相对位置和装配连接关系

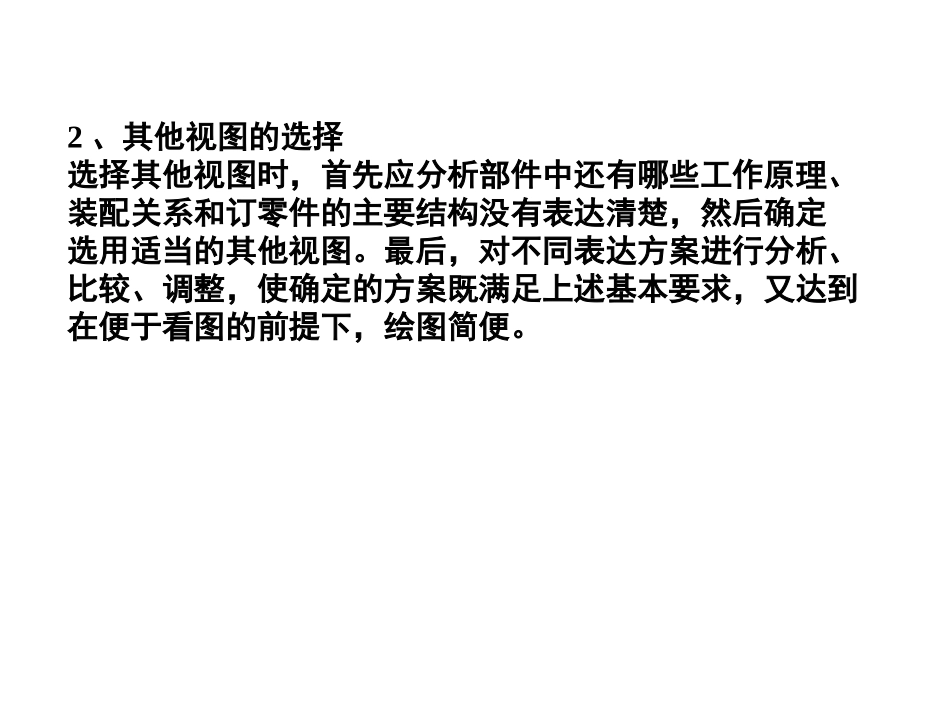

2、其他视图的选择选择其他视图时，首先应分析部件中还有哪些工作原理、装配关系和订零件的主要结构没有表达清楚，然后确定选用适当的其他视图
最后，对不同表达方案进行分析、比较、调整，使确定的方案既满足上述基本要求，又达到在便于看图的前提下，绘图简便
返回B_BA-AC向视图装配总图左视图
