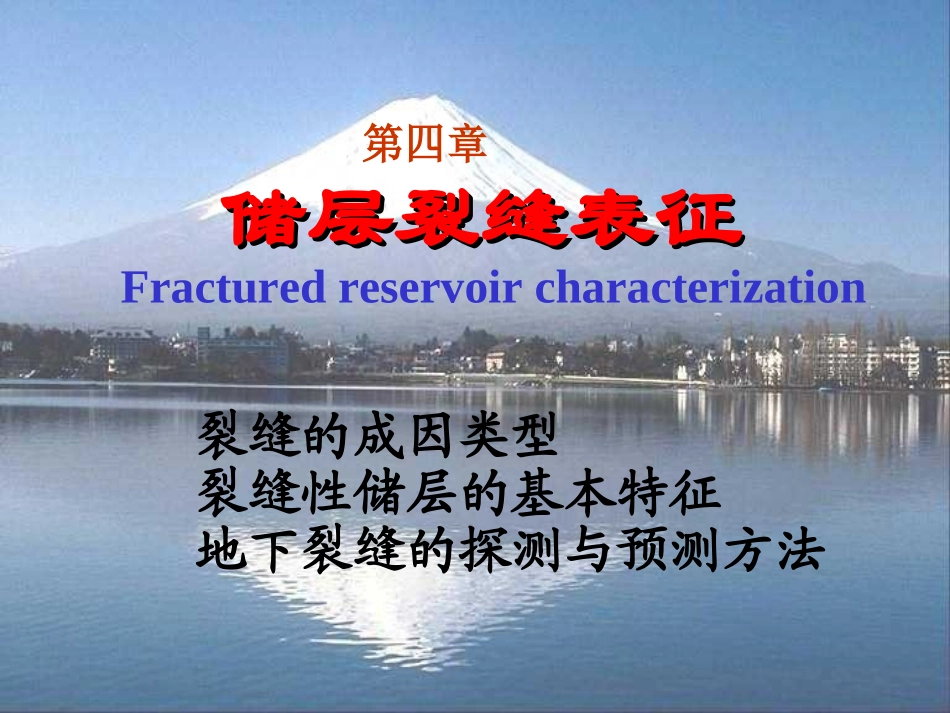

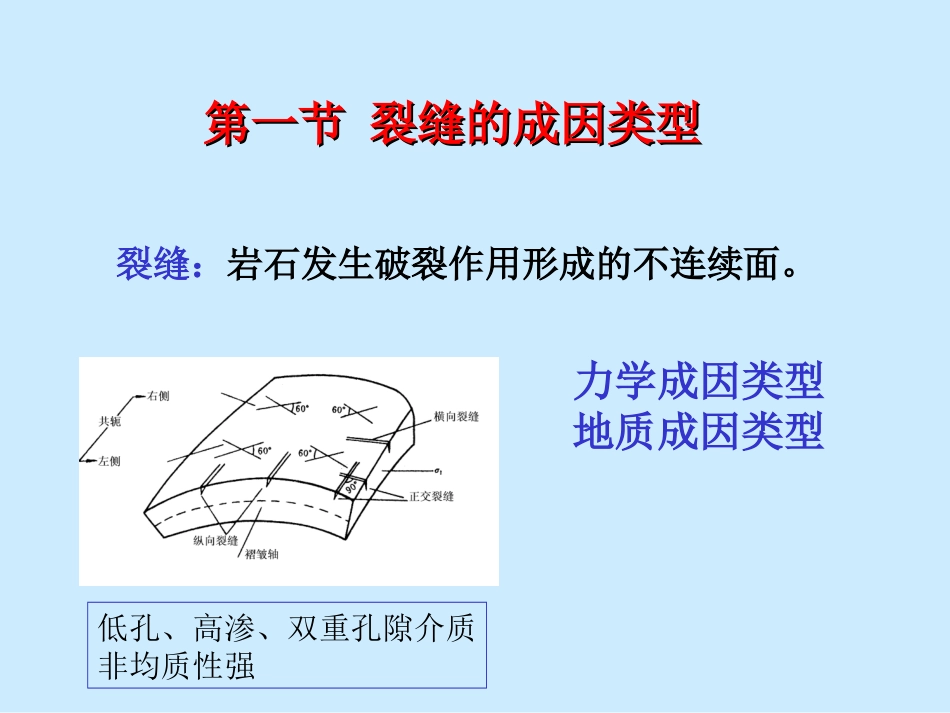

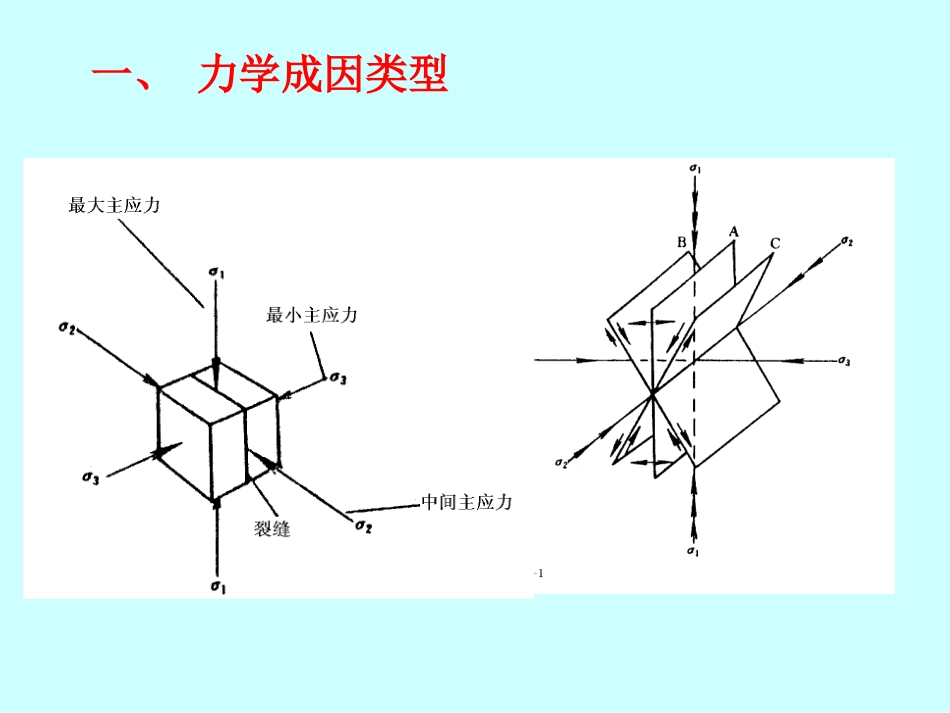

储层裂缝表征储层裂缝表征第四章裂缝的成因类型裂缝性储层的基本特征地下裂缝的探测与预测方法Fracturedreservoircharacterization第一节裂缝的成因类型第一节裂缝的成因类型力学成因类型地质成因类型裂缝：岩石发生破裂作用形成的不连续面。低孔、高渗、双重孔隙介质非均质性强一、力学成因类型1.剪裂缝（剪切缝）三个主应力都为挤压应力时，派生的剪切应力大于岩石的抗剪强度时所形成的裂缝。特征：位移方向与破裂面平行；破裂面与1-2面锐角相交；破裂面上可见擦痕；一般为闭合缝；两组剪切缝共轭。2.张裂缝三个主应力派生的张应力大于岩石的抗张强度时所形成的裂缝。特征：位移方向与破裂面垂直；破裂面与1-2面平行；一般为张开缝；扩张裂缝（三个主应力均为压应力时派生的张裂缝张应力形成的张裂缝）拉张裂缝（三个主应力至少有一个为拉张应力时形成的张裂缝）3.张剪缝派生的剪应力和张应力先后作用于岩石所形成的裂缝。6:90二、地质成因类型构造裂缝区域裂缝收缩裂缝卸载裂缝风化裂缝其它1.构造裂缝（1）与断层伴生的裂缝（2）与褶曲伴生的裂缝横向扩张裂缝与平面X剪切缝纵向扩张裂缝与平面X剪切缝拉张裂缝平行层面的扩张裂缝与剖面X剪切缝垂直层面的扩张裂缝与剖面X剪切缝2.区域裂缝特征：切割所有局部构造几何形态简单稳定裂缝间距相对较大一般为二组正交裂缝多为垂直缝3.收缩裂缝（1）干缩裂缝（2）脱水收缩裂缝（3）矿物相变裂缝（4）热力收缩裂缝4.卸载裂缝5.风化裂缝6.其它隐爆裂缝岩溶裂缝裂缝组：同一时期、相同应力作用产生的方向大体一致的多条裂缝的组合裂缝系：同一时期、相同应力作用产生的两组或两组以上的裂缝组裂缝网络：多套裂缝组系连通在一起的裂缝组合裂缝：岩石发生破裂作用形成的不连续面。第二节裂缝性储层的基本特征第二节裂缝性储层的基本特征裂缝的基本参数裂缝孔隙度及渗透率裂缝性储层分类一、裂缝的基本参数裂缝的基本参数1.裂缝宽度（张开度）2.裂缝大小3.裂缝间距4.裂缝密度线性裂缝密度（裂缝率、裂缝频率）面积裂缝密度体积裂缝密度影响因素：岩石成分、粒度、孔隙度、层厚、构造位置5.裂缝产状走向、倾向、倾角水平缝低角度缝高角度缝垂直缝6.裂缝性质张开缝闭合缝半充填缝充填缝二、裂缝孔隙度和渗透率f=Vf/V=S*b/V=VfD*b1.裂缝孔隙度f一般小于0.5%；最大不超过2%。溶蚀f可大于2%。f+m=tKf=b3cos2/12h2.裂缝渗透率Kf+Km=Kt三、裂缝性储层的类型1.裂缝型储层f>>mKf>>Km2.裂缝性特低渗-致密储层f<mKf>>Km3.裂缝性常规储层f<<mKf>Km一、井眼裂缝的探测方法岩心观察分析测井解释第三节地下裂缝的探测和预测方法第三节地下裂缝的探测和预测方法塔中16井裂缝灰岩裂缝基本参数裂缝孔隙度和渗透率裂缝系统的成因裂缝分布与深度和岩石性质的关系1.岩心观察分析（1）双侧向测井2.测井解释双侧向测井地层倾角测井声波全波测井井下声波电视成像测井（2）地层倾角测井裂缝识别测井声波幅度衰减波形扰动（3）声波全波测井(纵波、横波、斯通利波）（4）井下声波电视塔中168井（5）FMI测井塔中24井FMI解释成果图二、裂缝预测方法统计分析方法曲率法现今地应力方法古应力场数值模拟地震方法（1）裂缝方向预测1.统计分析方法依据：井眼裂缝方向----局部构造（2）裂缝密度分布预测依据：井眼裂缝密度----构造、层厚、岩石性质曲率法预测裂缝2.预测拉张裂缝的曲率法拉张裂缝走向垂直与主曲率方向裂缝发育程度与主曲率大小成正比（1）基本原理（2）曲率与裂缝孔隙度f=H/(2R+H)H/2R=H(d2z/dx2)/2Kf=0.2*1011e2(Hd2z/dx2)3（3）曲率与裂缝渗透率（4）临界曲率E(Hd2z/dx2)（5）曲率图编制和应用A作精细构造图，布置计算曲率的测网B计算曲率（线曲率或面曲率）C编绘曲率等值线D裂缝预测3.利用现今地应力资料评价裂缝现今地应力岩石受力变形后的剩余应力地层破裂越严重地应力释放越大常压构造内，相对低压区即为裂缝发育带基本原理：基本原理：正常压力条件下，现今地应力越低，裂缝越发育。4.古应力场数值模拟现今构造古构造古应力场古应力场裂缝方向及发育程度正演反演（1）古应力场的反...
