蓝莓滴灌系统设计方案VIP专享VIP免费

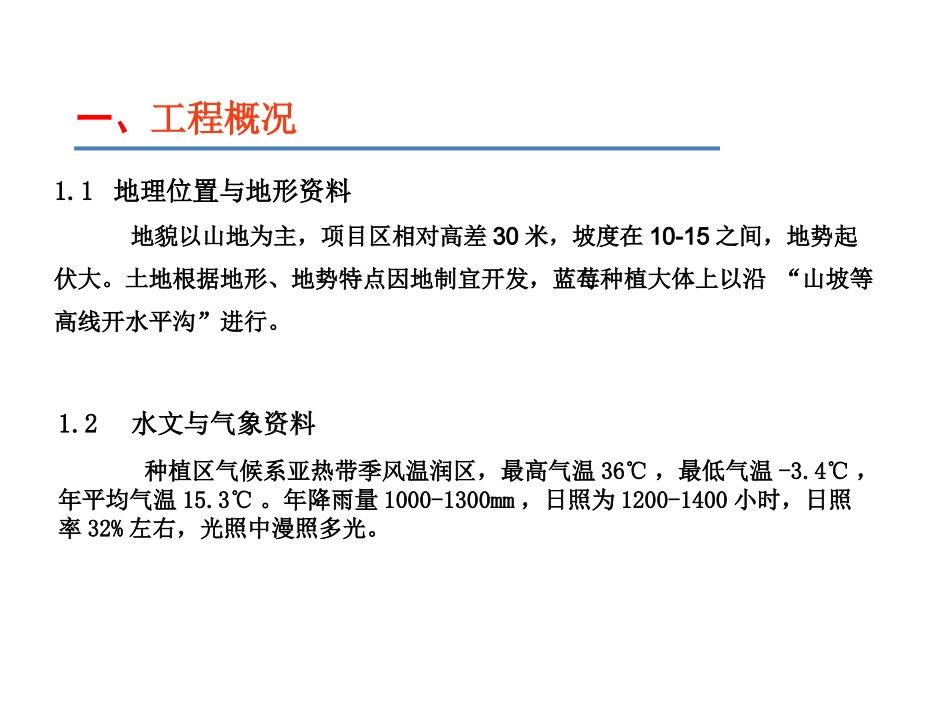

黄梅周柴蓝梅基地滴灌工程湖北华伟鹏业农业设施有限公司2014年11月设计说明一、工程概况1.1地理位置与地形资料地貌以山地为主，项目区相对高差30米，坡度在10-15之间，地势起伏大。土地根据地形、地势特点因地制宜开发，蓝莓种植大体上以沿“山坡等高线开水平沟”进行。1.2水文与气象资料种植区气候系亚热带季风温润区，最高气温36℃，最低气温-3.4℃，年平均气温15.3℃。年降雨量1000-1300mm，日照为1200-1400小时，日照率32%左右，光照中漫照多光。1.3作物资料本地种植蓝莓，作物间距：行距3米,株距1米左右.二、滴灌系统项目规划2.1系统概述滴灌系统由水源工程，首部装置，输配水管网，灌水器四部分组成。水源工程：蓄水塘。首部枢纽包括过滤装置，施肥装置和测控装置。（1）由于滴灌系统对水质要求较高，需加装过虑设备。系统过滤装置采用砂石过滤器加叠片过滤器或网式过滤器过滤精度120目。（2）施肥装置的作用是使易溶于水并适于根施的肥料、农药、化控药品等在施肥罐内充分溶解（或直接用液体肥料），然后再通过滴灌系统输送到作物根部，便于作物吸收，充分发挥肥效，同时减少肥料浪费。（3）测控装置的作用是方便系统的操作、运行管理、保证系统安全，它包括阀门、水表、压力表、排气阀、逆止阀、减压阀。输配水管网包括地下主管、干管、支管及连接管件。地下主管起到为滴灌系统输送水量的作用。干管起到划分轮灌小区的作用。支管在滴灌系统中起到连接毛管的作用。管件的作用是将各部分管道连通为管网。该项目区地下管网采用PVC胶粘管。灌水器(滴灌管或滴头)作用是把末级管道中的压力水流均匀而稳定地分配到田间，满足作物对水分的要求。该项目区是起伏较大的山地，根据实际情况设计方案为：压力补偿滴灌管。2.5管材选择PVC管优缺点分别为：PVC管优点：1.使用寿命长2.耐腐蚀性强3.施工简单，方便4.维修少,抢修方便5.胶接时不泄漏PVC管缺点：1.柔韧性不是很好,抗震性较弱2.抗冻性不强3.易应力开裂4.价格偏高2.6灌水器的选型灌水器是按照作物需水要求，将水和作物需要的水分一滴一滴，均匀而又缓慢地滴入作物根区土壤中，滴灌灌溉不破坏土壤结构。灌水器的种类：压力补偿内镶滴灌管滴灌管产品参数：1、流量为2-3L/h;2、滴头间距为150mm~1000mm；3、工作压力为80~200Kpa优点：（1）省水（2）节能（3）增产（4）灌水均匀（5）对土壤和地形的适应性强（6）节省劳动力缺点：（1）易于引起堵塞（2）可能引起盐分积累（3）滴头间距为固定间距2.7灌溉规划设计项目区主要目的：实现水肥同施降低生产成本。设计方案：采用滴灌+施肥器实现水肥一体化。采用滴灌，可在项目区达到以下优点：1、灌水均匀度高。滴灌方案根据项目区地形、蓝莓分布特点，合理布置管道及减压措施，保证同一轮灌区的灌水率偏差控制在10%内。2、滴灌设计方案可利用管道供水，将水输送到作物根部，使水成滴状，缓慢、均匀、定量地浸润作物根系区的土壤，使土壤始终保持最佳含水状态，因此，土壤透气性好，不破坏土壤团粒结构。根据项目田块的分布，进行对应的灌溉、管理分区，方便项目区蓝莓灌溉、施肥；三、设计参数及系统各部分的设计及相应水力计算3.1滴灌系统基本参数的取值1.灌溉水的利用率：0.902.设计系统的日工作小时:15h3.滴灌设计土壤湿润比（P）:40%4.设计耗水强度（Ea）：3mm/d5.计划土壤湿润深度0.4m设计中遵守以下技术规范：《节水灌溉技术规范》SL207－98《微灌工程技术规范》SL103－95《喷灌与微灌工程技术管理规程》SL236－1999《低压管道输水灌溉工程技术规范》SL/T153－953.2灌溉制度1.设计灌水定额根据资料计算如下：m=0.1×γ×z×P×(θmax-θmin)/η=17.56mm式中：m——设计灌水定额mm；γ——土壤容重g/cm3；z——计划土壤湿润层深度m；P——湿润比%；θmax、θmin——适宜土壤含水率上、下限（占干土重的%，一般θmax为田间最大持水率的90%、θmin为田间最大持水率的60%，即θmax-θmin=0.3θ）；η——灌溉水利用系数。此灌水定额为作物需水高峰期的值。3.3设计灌水周期：T=（m/Ea）×η=[17.56/（3）]×0.9=6（天）式中：T——设计灌水周期d；Ea——设计耗水强度mm/d。取6天，此值为作...
