自动重合器、分段器配合应用举例VIP免费

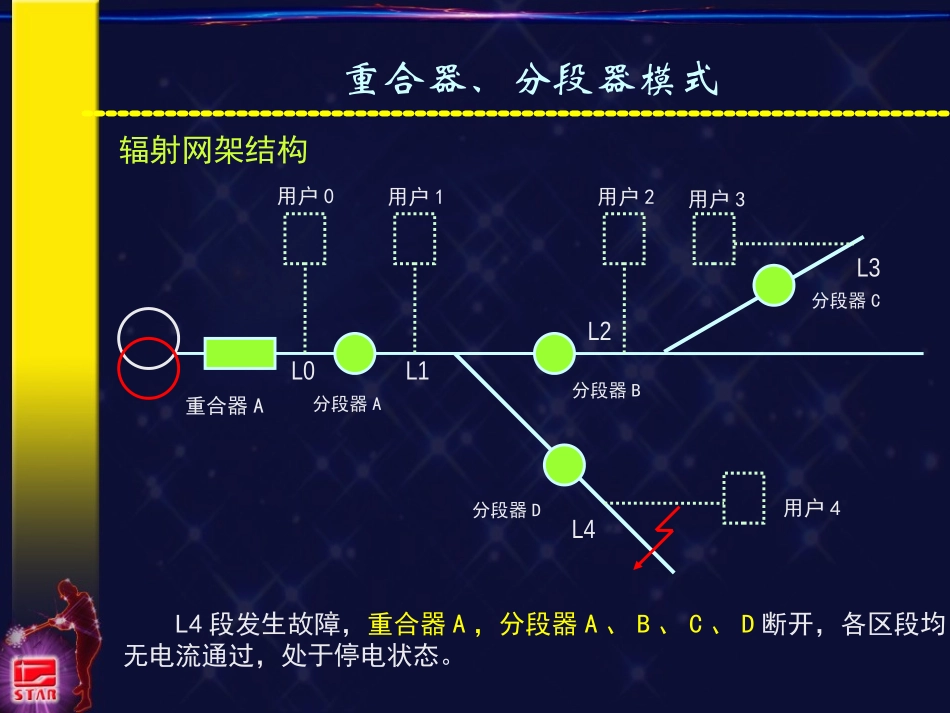

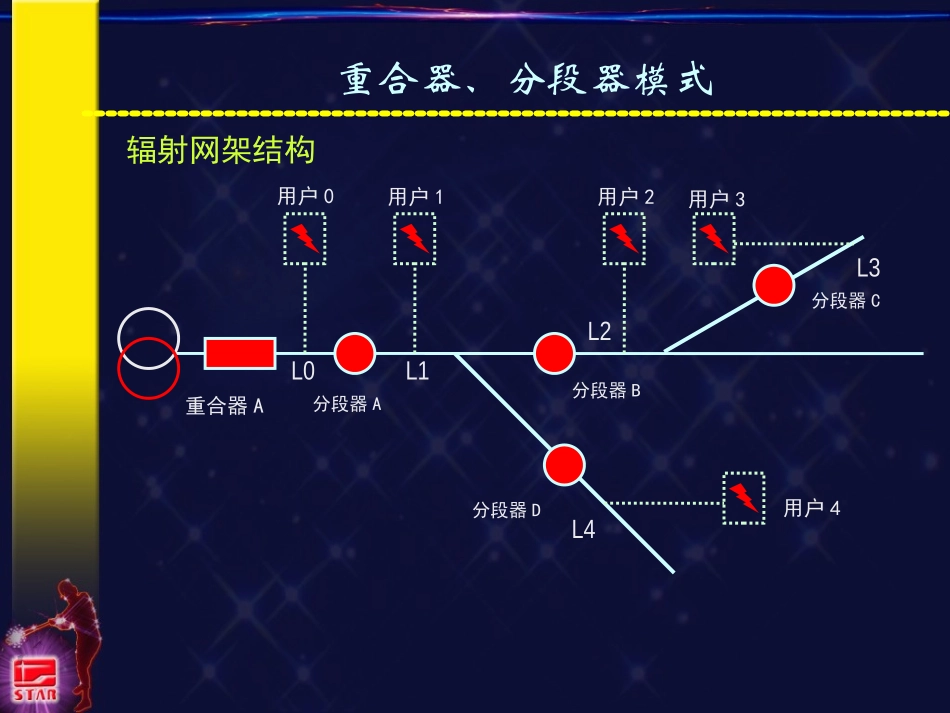

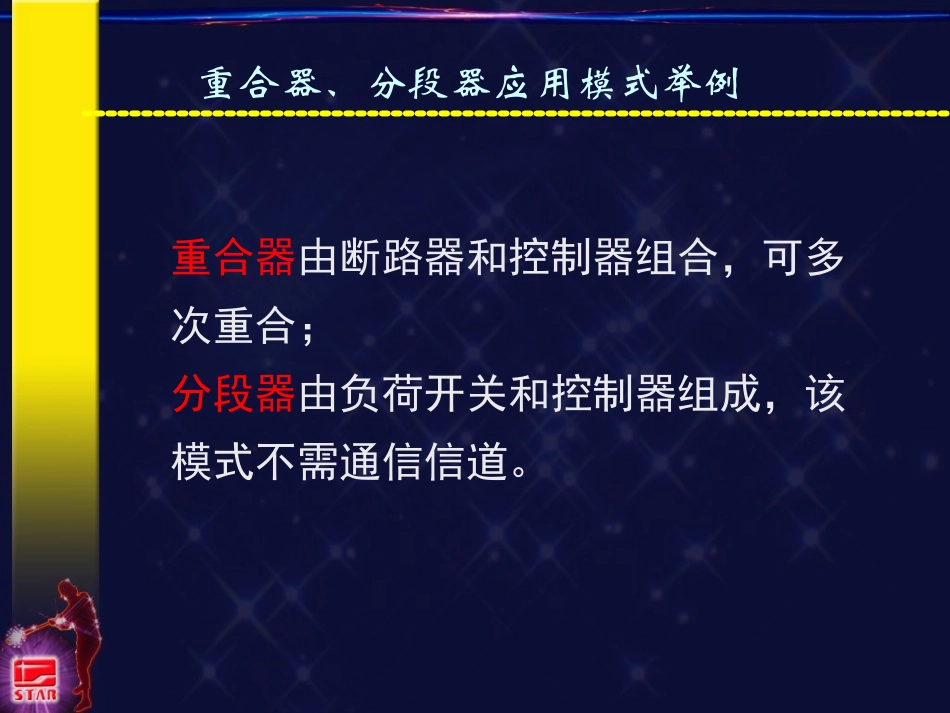

重合器由断路器和控制器组合，可多次重合；分段器由负荷开关和控制器组成，该模式不需通信信道。重合器、分段器应用模式举例重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3L4段发生故障，重合器A，分段器A、B、C、D断开，各区段均无电流通过，处于停电状态。用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3经过15s后，重合器A自动重合，L0段供电。用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3经过7s后分段器A重合，L1段供电。用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3经过7s后分段器B重合，L2段供电。用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3经过14s后分段器D重合，L4段存在故障。遇故障用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3L4段存在故障，又一次遇到故障的冲击，重合器A，分段器A、B、C、D均断开，而分段器D合闸后瞬间断开，分段器D闭锁。将L4段故障隔离。闭锁用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3重合器A在在5s后第二次重合，恢复L0段供电。用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器B分段器C分段器DL0L1L2L4L3再依次经过7s后，分段器A重合，恢复L1段供电；经过7s后分段器B重合，恢复L2段供电；经过14s后分段器C重合，恢复L3段供电。分段器D闭锁不再重合，隔离故障。用户0用户1用户2用户3用户4辐射网架结构重合器、分段器模式重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户h联络开关环网网架结构重合器、分段器模式重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户hL3段发生故障，重合器A，分段器A、B、C均断开，各区段处于停电状态。联络开关环网网架结构重合器、分段器模式重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户h分段器C断开，联络开关一侧失压，开始计时（经过45s后会自动重合）。经过15s重合器A重合，L1段供电；经过7s分段器A重合，L2段供电；联络开关环网网架结构3馈线自动化实现方法重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户h经过7s后分段器B重合，遇到故障重合器A，分段器A、B再次断开，分段器B合闸后瞬间后断开，则闭锁，判断故障为L3，隔离故障。联络开关环网网架结构重合器、分段器模式重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户h经过5s后，重合器A合闸，恢复L1段供电；经过7s后，分段器A合闸，恢复L2供电；分段器B闭锁不再合闸。联络开关环网网架结构重合器、分段器模式重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户h联络开关计时45s后合闸，L4恢复供电。联络开关环网网架结构重合器、分段器模式重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户h经过7s后分段器C重合，遇到故障重合器B，分段器D、E、F，联络开关断开，L5、L6、L7、L8区段停电，分段器C合闸后瞬间断开，则闭锁，隔离L3段故障。联络开关环网网架结构重合器、分段器模式重合器A分段器A分段器BL1L2L3L4用户a重合器B分段器C分段器D分段器E分段器FL8L7L6L5用户b用户c用户d用户e用户f用户g用户h经过15s后重合器B合闸，分段经过7s...
