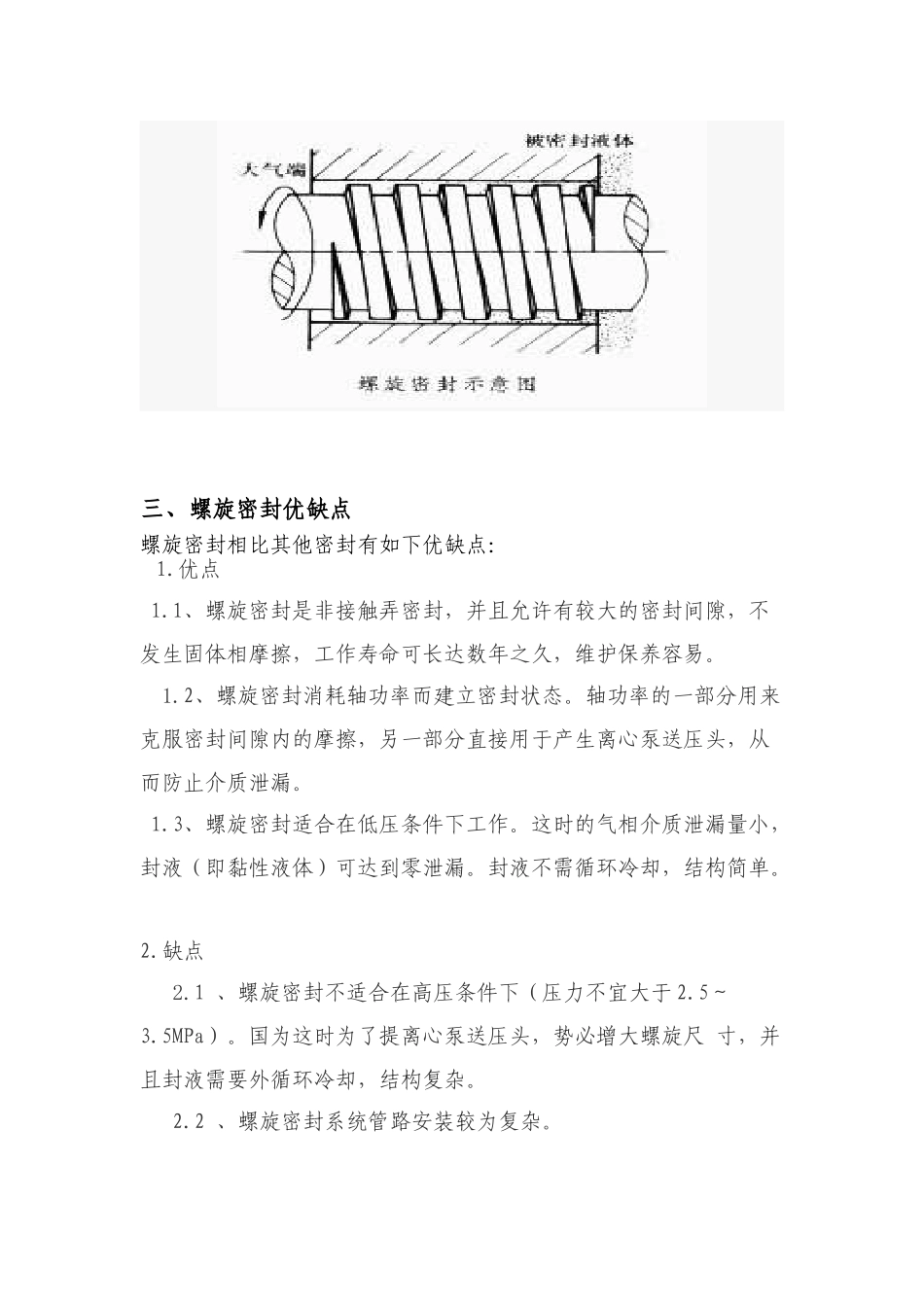

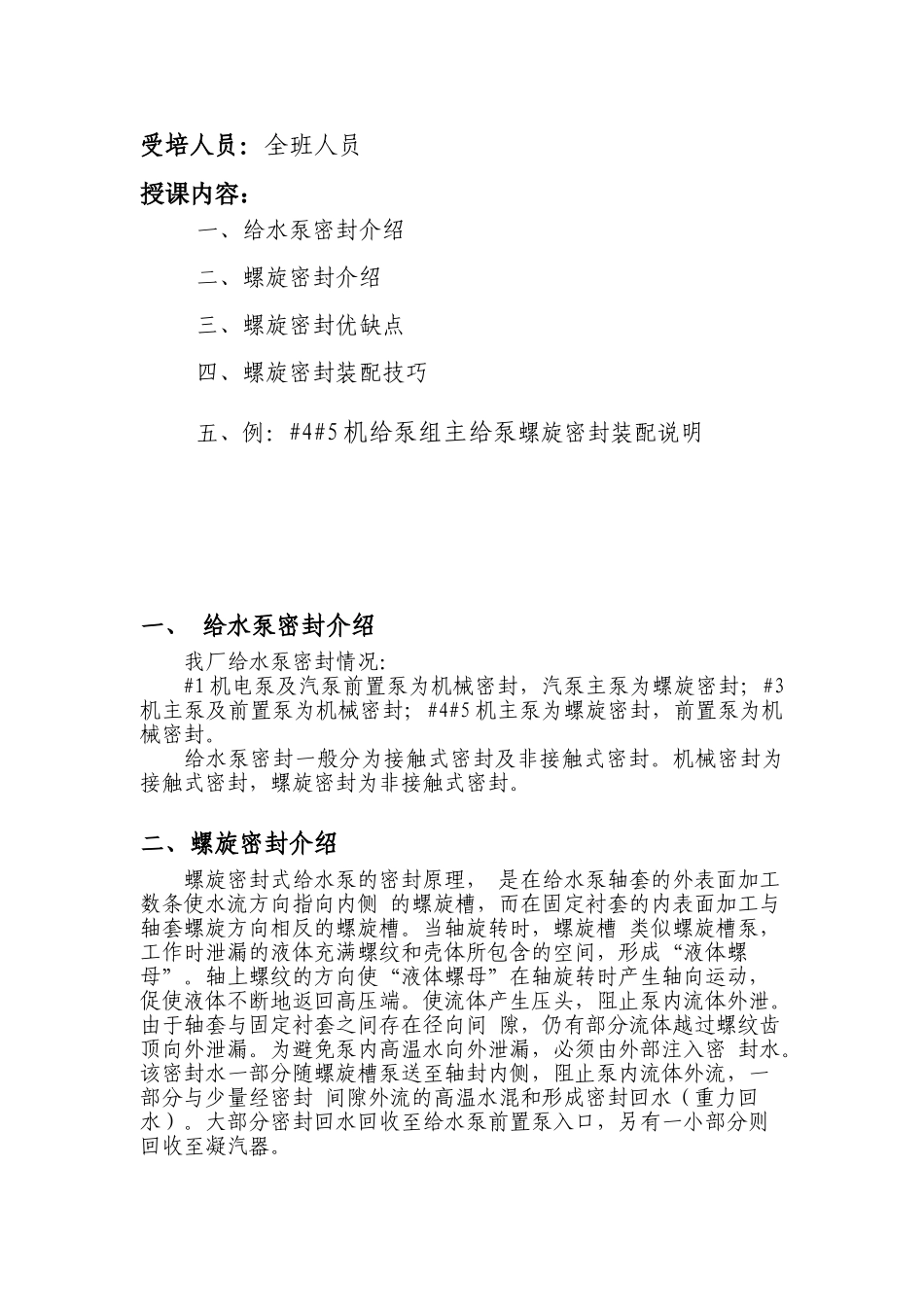

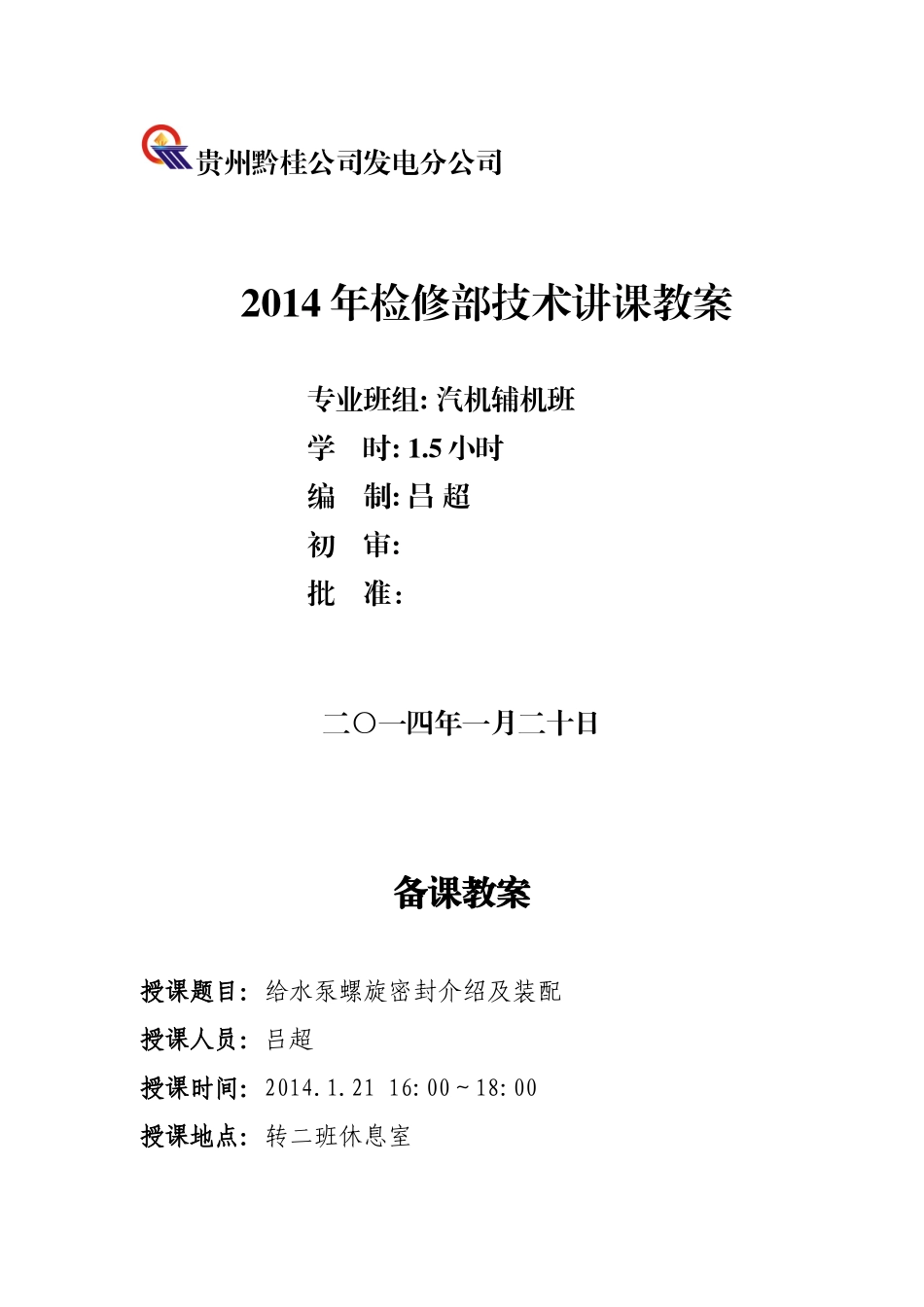

贵州黔桂公司发电分公司2014年检修部技术讲课教案专业班组:汽机辅机班学时:1.5小时编制:吕超初审:批准：二〇一四年一月二十日备课教案授课题目：给水泵螺旋密封介绍及装配授课人员：吕超授课时间：2014.1.2116:00～18:00授课地点：转二班休息室受培人员：全班人员授课内容：一、给水泵密封介绍二、螺旋密封介绍三、螺旋密封优缺点四、螺旋密封装配技巧五、例：#4#5机给泵组主给泵螺旋密封装配说明一、给水泵密封介绍我厂给水泵密封情况：#1机电泵及汽泵前置泵为机械密封，汽泵主泵为螺旋密封；#3机主泵及前置泵为机械密封；#4#5机主泵为螺旋密封，前置泵为机械密封。给水泵密封一般分为接触式密封及非接触式密封。机械密封为接触式密封，螺旋密封为非接触式密封。二、螺旋密封介绍螺旋密封式给水泵的密封原理，是在给水泵轴套的外表面加工数条使水流方向指向内侧的螺旋槽，而在固定衬套的内表面加工与轴套螺旋方向相反的螺旋槽。当轴旋转时，螺旋槽类似螺旋槽泵，工作时泄漏的液体充满螺纹和壳体所包含的空间，形成“液体螺母”。轴上螺纹的方向使“液体螺母”在轴旋转时产生轴向运动，促使液体不断地返回高压端。使流体产生压头，阻止泵内流体外泄。由于轴套与固定衬套之间存在径向间隙，仍有部分流体越过螺纹齿顶向外泄漏。为避免泵内高温水向外泄漏，必须由外部注入密封水。该密封水一部分随螺旋槽泵送至轴封内侧，阻止泵内流体外流，一部分与少量经密封间隙外流的高温水混和形成密封回水（重力回水）。大部分密封回水回收至给水泵前置泵入口，另有一小部分则回收至凝汽器。三、螺旋密封优缺点螺旋密封相比其他密封有如下优缺点：1.优点1.1、螺旋密封是非接触弄密封，并且允许有较大的密封间隙，不发生固体相摩擦，工作寿命可长达数年之久，维护保养容易。1.2、螺旋密封消耗轴功率而建立密封状态。轴功率的一部分用来克服密封间隙内的摩擦，另一部分直接用于产生离心泵送压头，从而防止介质泄漏。1.3、螺旋密封适合在低压条件下工作。这时的气相介质泄漏量小，封液（即黏性液体）可达到零泄漏。封液不需循环冷却，结构简单。2.缺点2.1、螺旋密封不适合在高压条件下（压力不宜大于2.5～3.5MPa）。国为这时为了提离心泵送压头，势必增大螺旋尺寸，并且封液需要外循环冷却，结构复杂。2.2、螺旋密封系统管路安装较为复杂。2.3、螺旋密封在旋转并达到一定转速后密封效果好，停车密封性能较差。四、螺旋密封装配技巧螺旋密封的螺纹旋向决定着泵的送方向。螺纹的旋向的确定虽然较为简单，但容易出错。如果旋向不正确，螺旋密封非但起不到密封作用，还会加剧泄漏。关于螺旋密封固定零件上的内螺纹旋向的确定，可采用以下简单易行的方法：四指指向泵轴旋转方向，拇指指向高压侧，右手满足则螺纹取右旋，左手满足则螺纹取左旋。螺旋零件上的外螺纹旋向应与相配合的固定零件的内螺纹旋向相反。五、例：#4#5机给泵组主给泵螺旋密封装配说明#4#5机给泵主泵螺旋密封的螺纹旋向：自由端螺旋密封螺纹为正旋；密封衬套反旋。传动端螺旋密封螺纹为反旋；密封衬套正旋。自由端高压侧（泵内）
