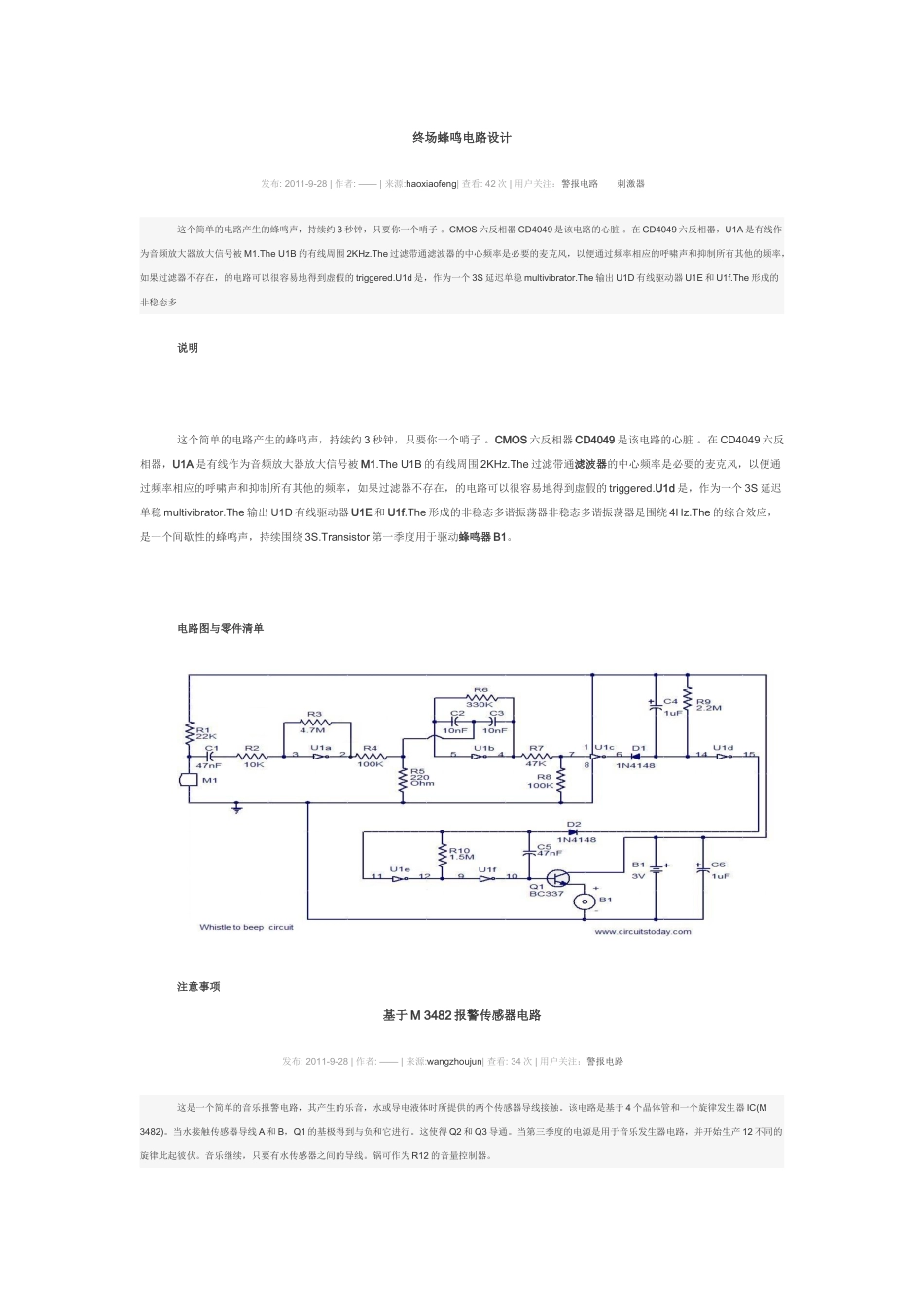

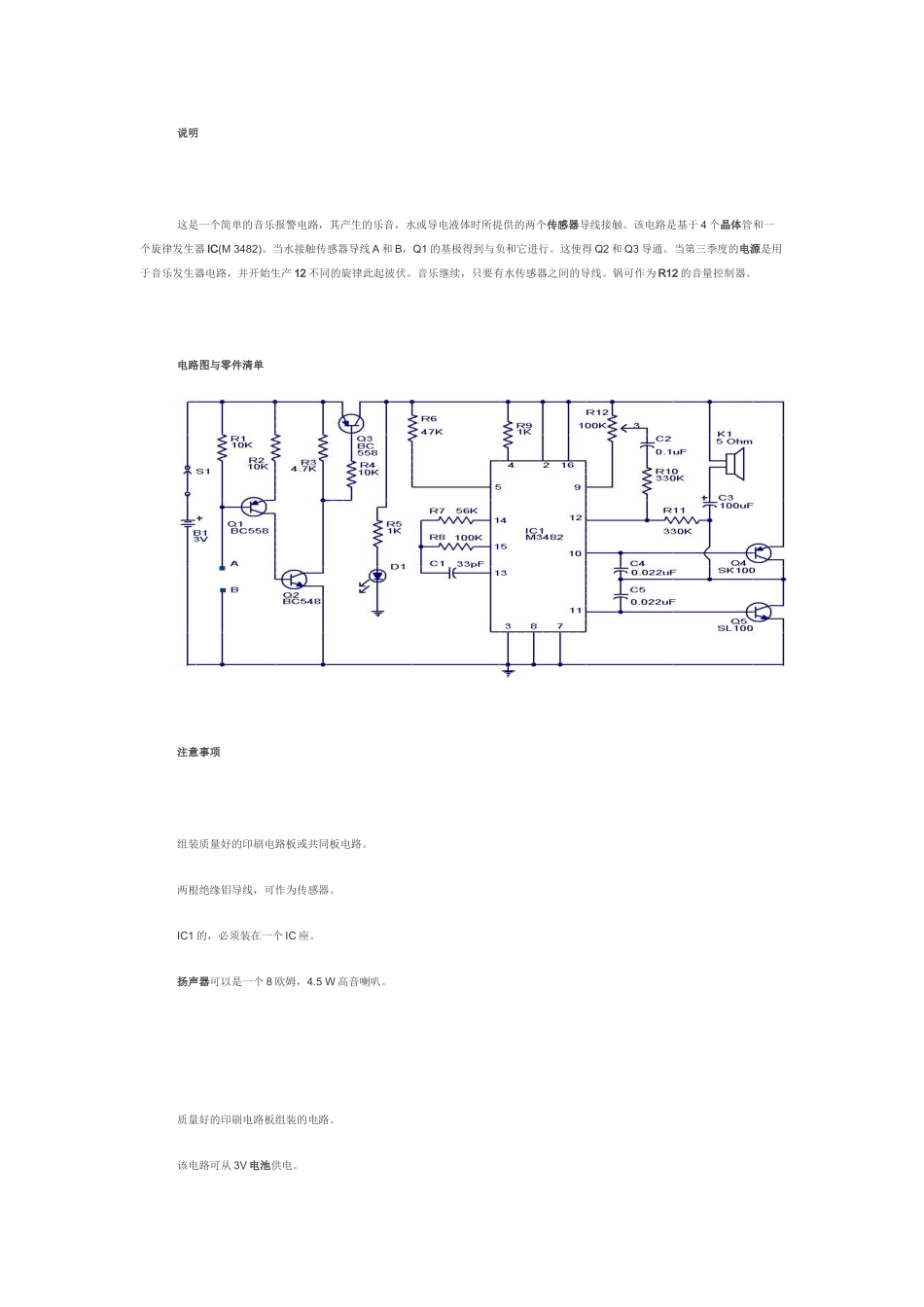

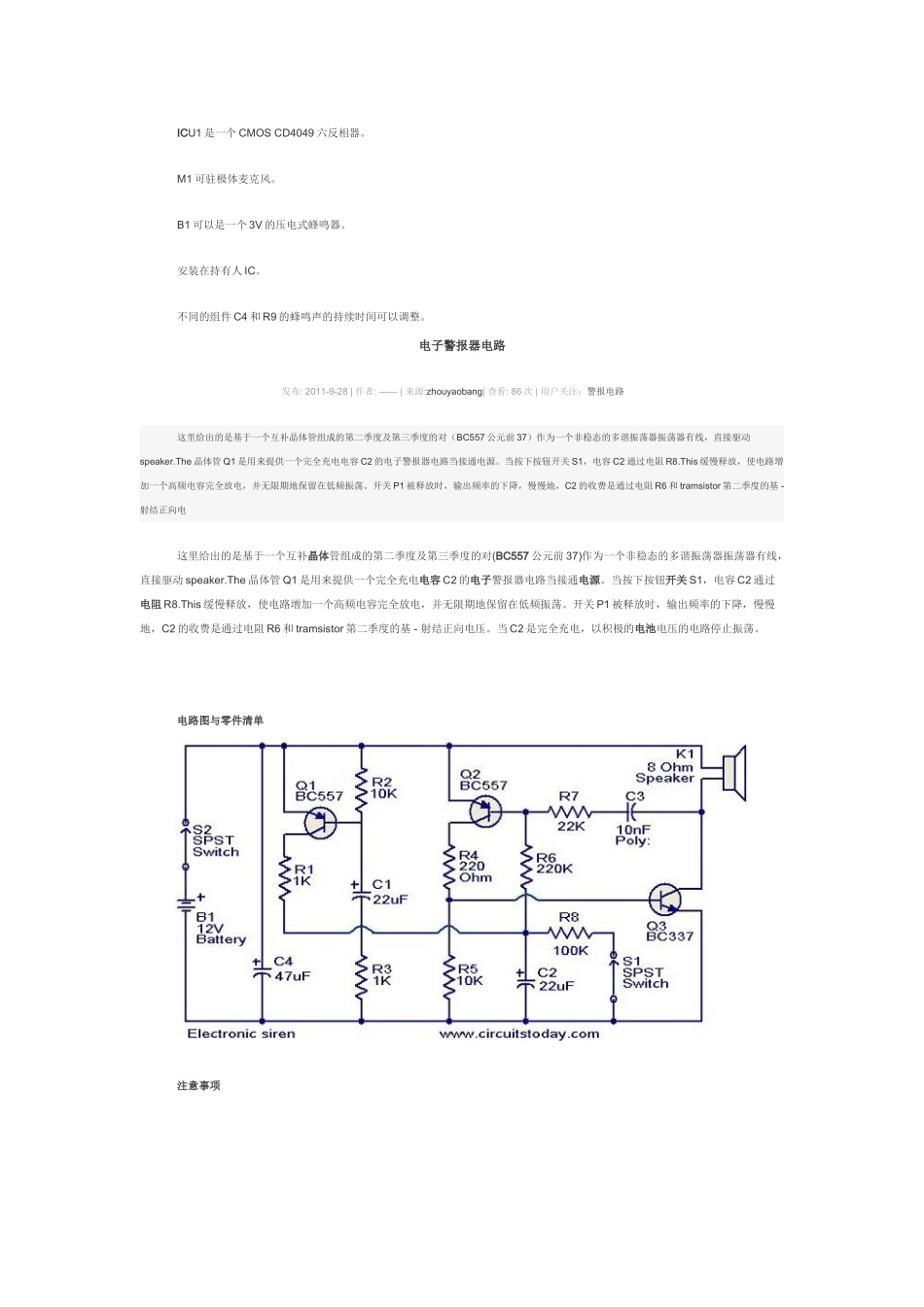

终场蜂鸣电路设计发布:2011-9-28|作者:——|来源:haoxiaofeng|查看:42次|用户关注：警报电路刺激器这个简单的电路产生的蜂鸣声，持续约3秒钟，只要你一个哨子。CMOS六反相器CD4049是该电路的心脏。在CD4049六反相器，U1A是有线作为音频放大器放大信号被M1.TheU1B的有线周围2KHz.The过滤带通滤波器的中心频率是必要的麦克风，以便通过频率相应的呼啸声和抑制所有其他的频率，如果过滤器不存在，的电路可以很容易地得到虚假的triggered.U1d是，作为一个3S延迟单稳multivibrator.The输出U1D有线驱动器U1E和U1f.The形成的非稳态多说明这个简单的电路产生的蜂鸣声，持续约3秒钟，只要你一个哨子。CMOS六反相器CD4049是该电路的心脏。在CD4049六反相器，U1A是有线作为音频放大器放大信号被M1.TheU1B的有线周围2KHz.The过滤带通滤波器的中心频率是必要的麦克风，以便通过频率相应的呼啸声和抑制所有其他的频率，如果过滤器不存在，的电路可以很容易地得到虚假的triggered.U1d是，作为一个3S延迟单稳multivibrator.The输出U1D有线驱动器U1E和U1f.The形成的非稳态多谐振荡器非稳态多谐振荡器是围绕4Hz.The的综合效应，是一个间歇性的蜂鸣声，持续围绕3S.Transistor第一季度用于驱动蜂鸣器B1。电路图与零件清单注意事项基于M3482报警传感器电路发布:2011-9-28|作者:——|来源:wangzhoujun|查看:34次|用户关注：警报电路这是一个简单的音乐报警电路，其产生的乐音，水或导电液体时所提供的两个传感器导线接触。该电路是基于4个晶体管和一个旋律发生器IC(M3482)。当水接触传感器导线A和B，Q1的基极得到与负和它进行。这使得Q2和Q3导通。当第三季度的电源是用于音乐发生器电路，并开始生产12不同的旋律此起彼伏。音乐继续，只要有水传感器之间的导线。锅可作为R12的音量控制器。说明这是一个简单的音乐报警电路，其产生的乐音，水或导电液体时所提供的两个传感器导线接触。该电路是基于4个晶体管和一个旋律发生器IC(M3482)。当水接触传感器导线A和B，Q1的基极得到与负和它进行。这使得Q2和Q3导通。当第三季度的电源是用于音乐发生器电路，并开始生产12不同的旋律此起彼伏。音乐继续，只要有水传感器之间的导线。锅可作为R12的音量控制器。电路图与零件清单注意事项组装质量好的印刷电路板或共同板电路。两根绝缘铝导线，可作为传感器。IC1的，必须装在一个IC座。扬声器可以是一个8欧姆，4.5W高音喇叭。质量好的印刷电路板组装的电路。该电路可从3V电池供电。ICU1是一个CMOSCD4049六反相器。M1可驻极体麦克风。B1可以是一个3V的压电式蜂鸣器。安装在持有人IC。不同的组件C4和R9的蜂鸣声的持续时间可以调整。电子警报器电路发布:2011-9-28|作者:——|来源:zhouyaobang|查看:86次|用户关注：警报电路这里给出的是基于一个互补晶体管组成的第二季度及第三季度的对（BC557公元前37）作为一个非稳态的多谐振荡器振荡器有线，直接驱动speaker.The晶体管Q1是用来提供一个完全充电电容C2的电子警报器电路当接通电源。当按下按钮开关S1，电容C2通过电阻R8.This缓慢释放，使电路增加一个高频电容完全放电，并无限期地保留在低频振荡。开关P1被释放时，输出频率的下降，慢慢地，C2的收费是通过电阻R6和tramsistor第二季度的基-射结正向电这里给出的是基于一个互补晶体管组成的第二季度及第三季度的对(BC557公元前37)作为一个非稳态的多谐振荡器振荡器有线，直接驱动speaker.The晶体管Q1是用来提供一个完全充电电容C2的电子警报器电路当接通电源。当按下按钮开关S1，电容C2通过电阻R8.This缓慢释放，使电路增加一个高频电容完全放电，并无限期地保留在低频振荡。开关P1被释放时，输出频率的下降，慢慢地，C2的收费是通过电阻R6和tramsistor第二季度的基-射结正向电压。当C2是完全充电，以积极的电池电压的电路停止振荡。电路图与零件清单注意事项良好的监管一个12伏电池或AA12V直流电源，可用于电源电路。组装质量好的印刷电路板或共同板电路。开关S1可用于激活报警。开关S2可以用来作为电源开关。您可以尝试使用不同的价值观，C2和R8上的闹钟铃声。高功率警报器电路设计发布:2011-9-28|作者:——|来源:guotie...
