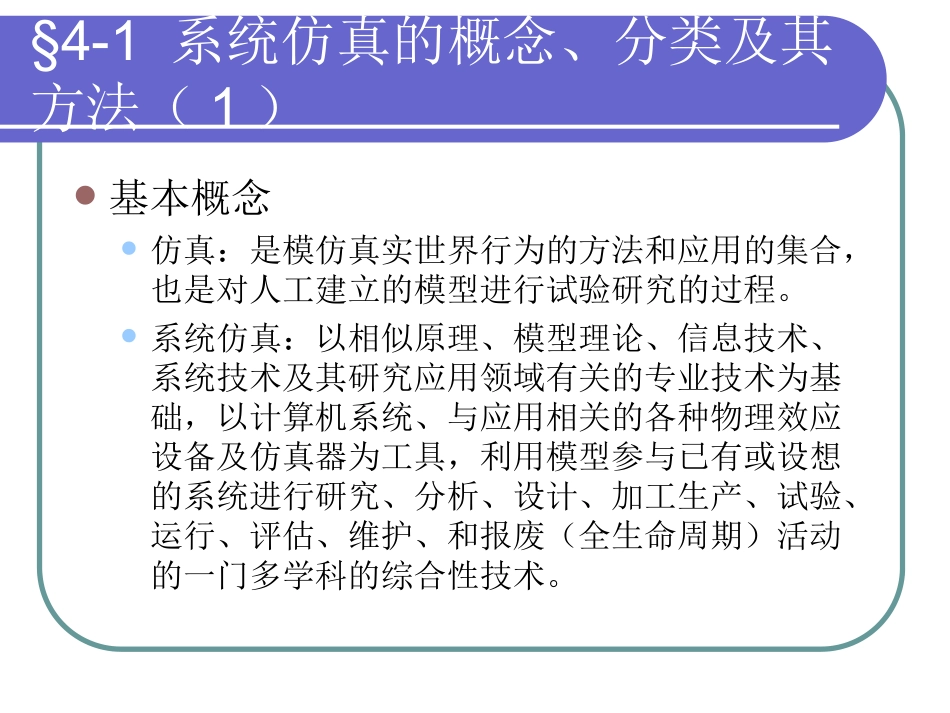

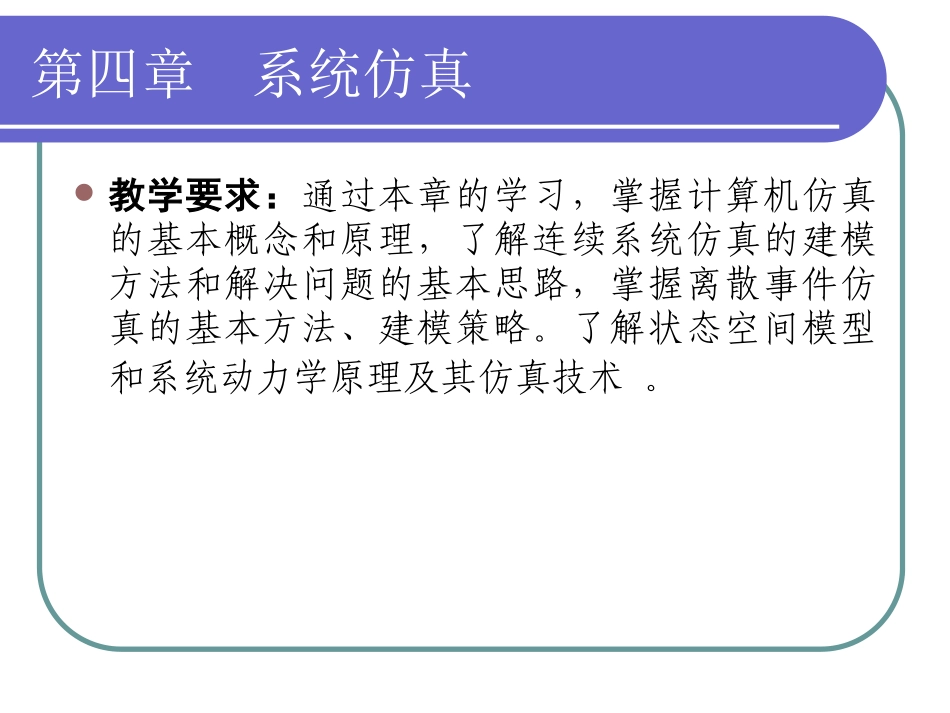

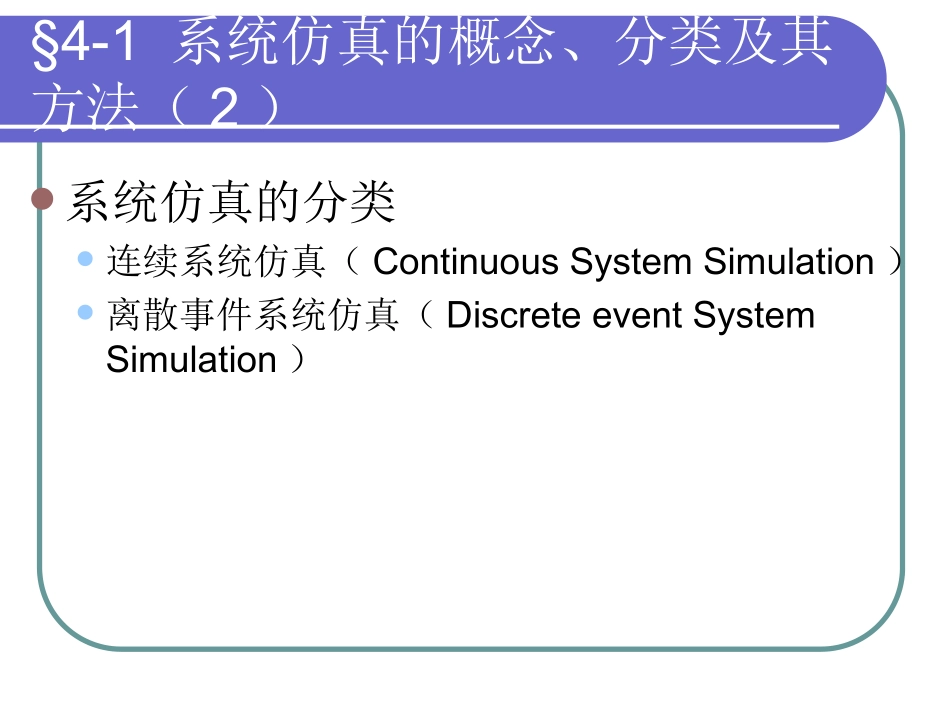

第四章系统仿真教学要求：通过本章的学习，掌握计算机仿真的基本概念和原理，了解连续系统仿真的建模方法和解决问题的基本思路，掌握离散事件仿真的基本方法、建模策略。了解状态空间模型和系统动力学原理及其仿真技术。§4-1系统仿真的概念、分类及其方法（1）基本概念仿真：是模仿真实世界行为的方法和应用的集合，也是对人工建立的模型进行试验研究的过程。系统仿真：以相似原理、模型理论、信息技术、系统技术及其研究应用领域有关的专业技术为基础，以计算机系统、与应用相关的各种物理效应设备及仿真器为工具，利用模型参与已有或设想的系统进行研究、分析、设计、加工生产、试验、运行、评估、维护、和报废（全生命周期）活动的一门多学科的综合性技术。§4-1系统仿真的概念、分类及其方法（2）系统仿真的分类连续系统仿真（ContinuousSystemSimulation）离散事件系统仿真（DiscreteeventSystemSimulation）§4-1系统仿真的概念、分类及其方法（3）系统仿真的方法§4-1系统仿真的概念、分类及其方法（4）系统仿真的实例——一个简单的库存问题问题描述某一配货中心的仓库有一库存策略，目的是使该配货中心既能维持正常的运作又能减少积压，以使资金较好运转。现在仓库人员采取简单的库存策略，P设为订货点，Q为订货量。当库存量降低到P时就订货，订货量为Q。如果任一天的需求量超过库存量，则支付缺货损失费。库存量太多，资金积压，保管费用也增加。现有五种策略。请选择一种合适的仓库费用，使得仓库的总管理费用最小。总管理费用=保管费+缺货损失费+订货费。已知：初始库存=115件，从订货到到货3天延迟时间，保管费为每件0.75元，缺货损失费为每件1.8元，每次订货费为75元。需求为在0-99区间均匀分布的随机数。假设第一天没有发出订货。五种策略：序号PQ11251502125250315025041752505175300问题仿真流程开始读入数据预定到货日期，预定到货量初值，总费用初值，初始日期，原库存量今日是否到货日期？产生随机需求量需求量<=库存？问题仿真流程计算机库存量加保管费预期库存<=P？今天日期+1是否满150天？库存+Q是预定Q，日期=今天+3总费用+缺货损失否是打印停止是否仿真结果序号PQC112515038679212525031268315025029699417525026094517530027773§4-2离散事件系统仿真（1）基本概念实体（Entities）：存在于系统中的每一个确定的物体。实体可分为临时实体和永久实体两类。属性（Attribute）：实体都具有的每一项有效的特征称为属性状态（State）：在某一确定时刻，系统中所有实体的属性所取值的集合。系统状态就是描述系统在某一瞬时（或指定时间内）所存在的所有实体属性和动作情况所组成的整体。事件（Event）：系统状态在某一时刻的瞬时变化。活动（Activity）：实体在两个事件之间保持某一状态的持续过程称为活动。活动的开始与结束都是由事件引起的。§4-2离散事件系统仿真（2）离散事件系统的例子排队理论哪儿有排队现象呢?机器等待修理电话忙音银行排队邮局排队餐厅排队商场排队系统特征Numberofservers服务器（台）个数Arrivalandservicepattern到达和服务规则Queuediscipline队列规则系统绩效度量Averagenumberofcustomerswaiting平均顾客等待个数Averagetimecustomerswait平均顾客等待时间Systemutilization系统利用率服务台个数单服务台...CustomersServiceCenter多服务台...CustomersServiceCenters顾客到达模式通常假定为：泊松分布（Poissondistribution）012345678910111213Customerspertimeunit.02.04.06.08.10.12.14.16.18RelativeFrequency服务时间通常假定为指数分布（Exponentialdistribution）ServiceTimeRelativeFrequency(%)队列规则...CustomersServiceCenter先到先服务(FCFS):多种优先权:...RegularCustomersServiceCenterPriorityCustomers系统类型顾客服务台理发店人理发师银行出纳服务人出纳ATM机服务人ATM机商店收银台人收银员管道服务阻塞的管道管道工电影院售票窗口人售票员机场检票处人航空公司代理人经纪人服务人股票经纪人商业服务系统系统类型顾客服务台秘书服务雇...
