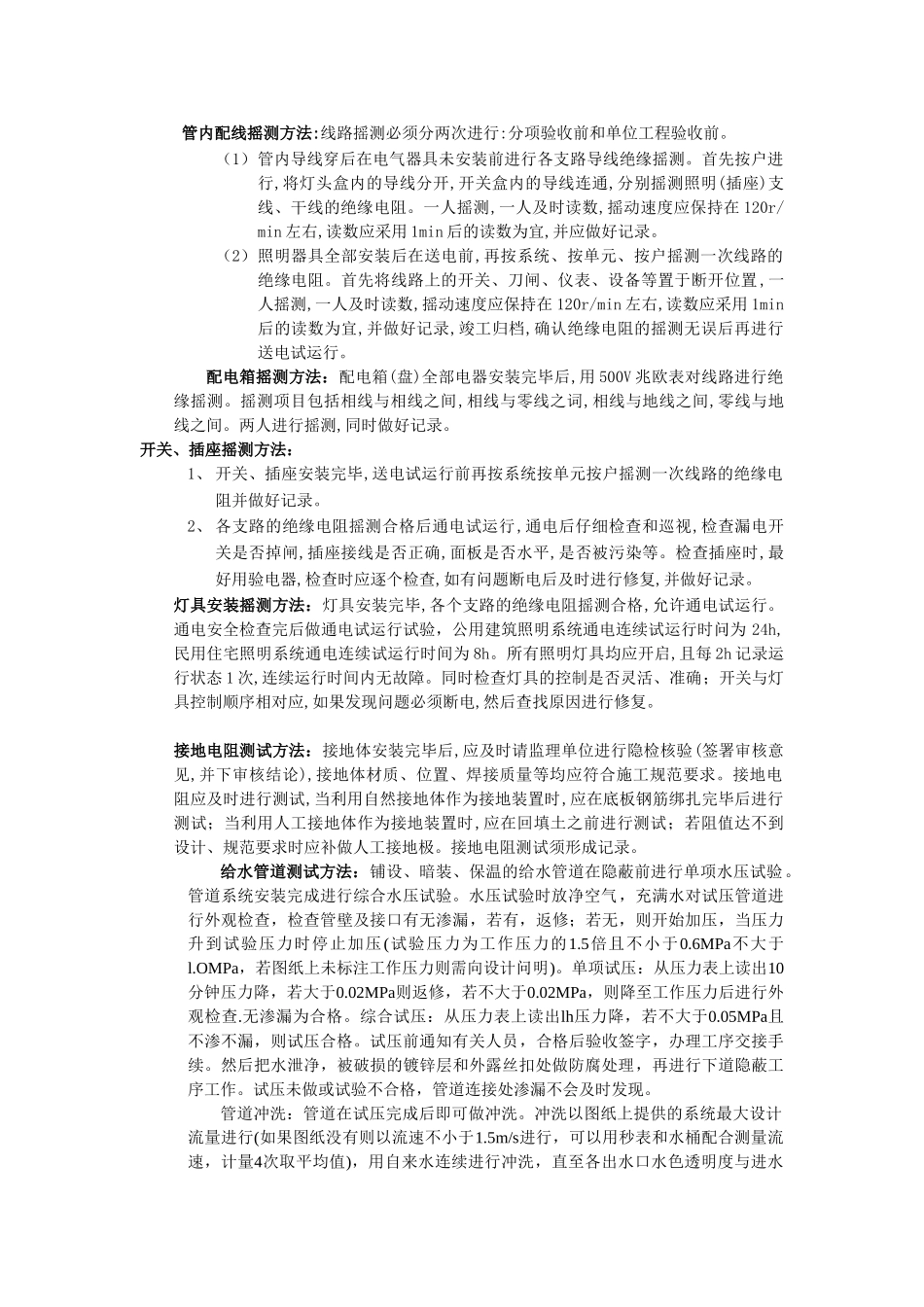

管内配线摇测方法VIP免费

管内配线摇测方法:线路摇测必须分两次进行:分项验收前和单位工程验收前。（1）管内导线穿后在电气器具未安装前进行各支路导线绝缘摇测。首先按户进行,将灯头盒内的导线分开,开关盒内的导线连通,分别摇测照明(插座)支线、干线的绝缘电阻。一人摇测,一人及时读数,摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜,并应做好记录。（2）照明器具全部安装后在送电前,再按系统、按单元、按户摇测一次线路的绝缘电阻。首先将线路上的开关、刀闸、仪表、设备等置于断开位置,一人摇测,一人及时读数,摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜,并做好记录,竣工归档,确认绝缘电阻的摇测无误后再进行送电试运行。配电箱摇测方法：配电箱(盘)全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间,相线与零线之词,相线与地线之间,零线与地线之间。两人进行摇测,同时做好记录。开关、插座摇测方法：1、开关、插座安装完毕,送电试运行前再按系统按单元按户摇测一次线路的绝缘电阻并做好记录。2、各支路的绝缘电阻摇测合格后通电试运行,通电后仔细检查和巡视,检查漏电开关是否掉闸,插座接线是否正确,面板是否水平,是否被污染等。检查插座时,最好用验电器,检查时应逐个检查,如有问题断电后及时进行修复,并做好记录。灯具安装摇测方法：灯具安装完毕,各个支路的绝缘电阻摇测合格,允许通电试运行。通电安全检查完后做通电试运行试验，公用建筑照明系统通电连续试运行时问为24h,民用住宅照明系统通电连续试运行时间为8h。所有照明灯具均应开启,且每2h记录运行状态1次,连续运行时间内无故障。同时检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应,如果发现问题必须断电,然后查找原因进行修复。接地电阻测试方法：接地体安装完毕后,应及时请监理单位进行隐检核验(签署审核意见,并下审核结论),接地体材质、位置、焊接质量等均应符合施工规范要求。接地电阻应及时进行测试,当利用自然接地体作为接地装置时,应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时,应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。接地电阻测试须形成记录。给水管道测试方法：铺设、暗装、保温的给水管道在隐蔽前进行单项水压试验。管道系统安装完成进行综合水压试验。水压试验时放净空气，充满水对试压管道进行外观检查，检查管壁及接口有无渗漏，若有，返修；若无，则开始加压，当压力升到试验压力时停止加压(试验压力为工作压力的1.5倍且不小于0.6MPa不大于l.OMPa，若图纸上未标注工作压力则需向设计问明)。单项试压：从压力表上读出10分钟压力降，若大于0.02MPa则返修，若不大于0.02MPa，则降至工作压力后进行外观检查.无渗漏为合格。综合试压：从压力表上读出lh压力降，若不大于0.05MPa且不渗不漏，则试压合格。试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，被破损的镀锌层和外露丝扣处做防腐处理，再进行下道隐蔽工序工作。试压未做或试验不合格，管道连接处渗漏不会及时发现。管道冲洗：管道在试压完成后即可做冲洗。冲洗以图纸上提供的系统最大设计流量进行(如果图纸没有则以流速不小于1.5m/s进行，可以用秒表和水桶配合测量流速，计量4次取平均值)，用自来水连续进行冲洗，直至各出水口水色透明度与进水目测一致为合格。冲洗合格后办理验收手续。进户管、横干管安装完成后可进行冲洗，每根立管安装完成后可单独冲洗。管道未进行冲洗或冲洗不合格就投入使用，可能会引起管道堵塞。管道通水：交工前按《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)第4.2.2条要求做给水系统通水试验，按设计要求同时开启最大数量的配水点，能否达到额定流量，分系统分区段进行。战验时按立管分别进行，每层配水支管开启1/3的配水点，节门开到最大，观察出水流量是否很急，以手感觉到有劲为宜。（一）灌水试验埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。其灌水高度不应低于底层卫生器具的上边缘或底层地面高度，灌水15min后，再灌满观察5min，液面不下降，管...
