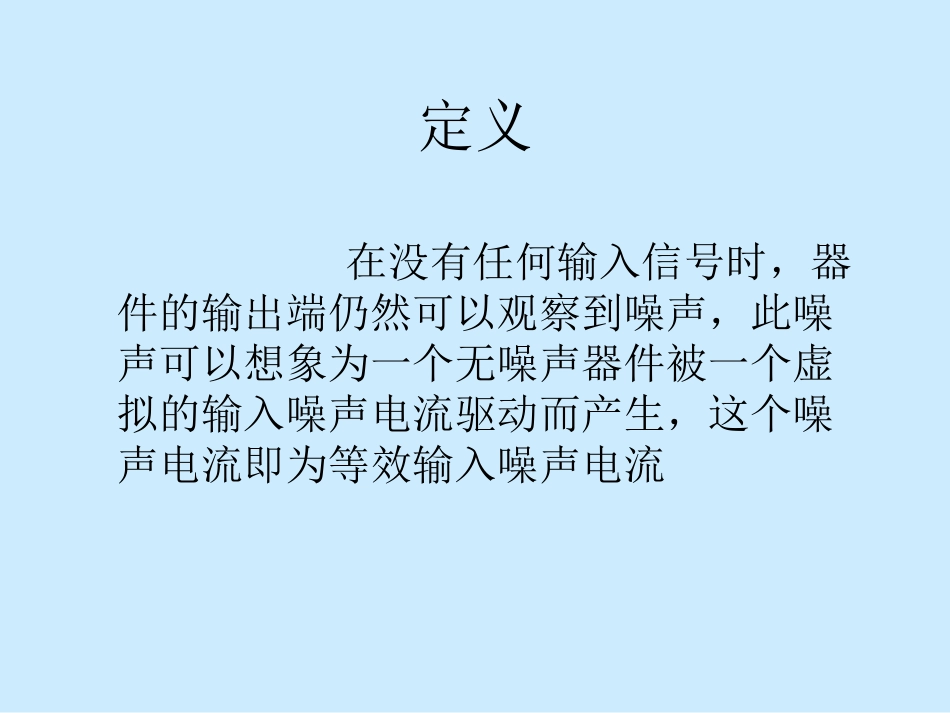

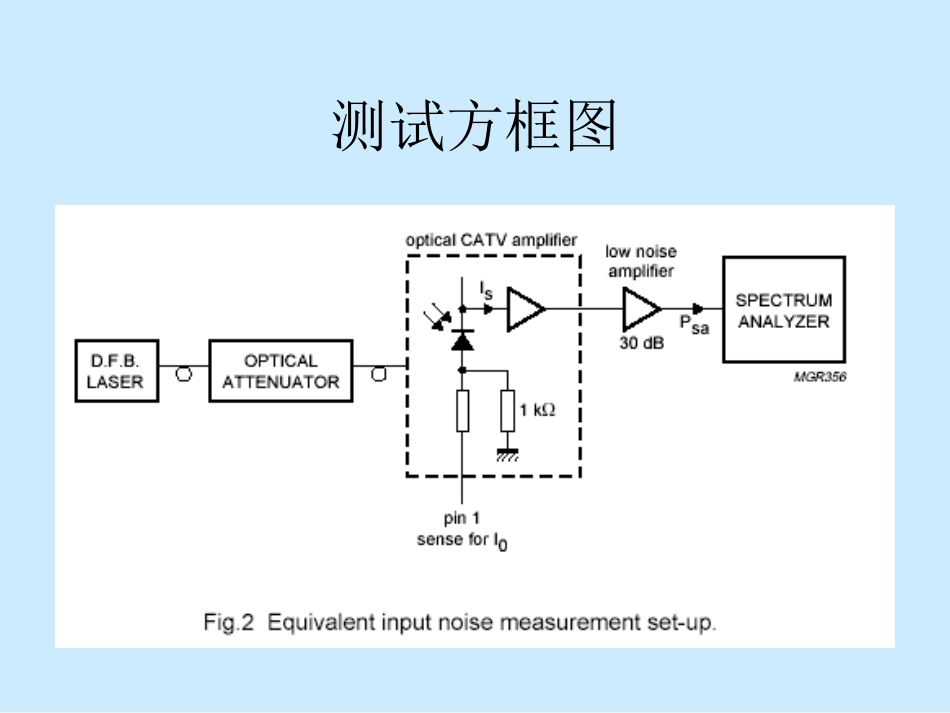

等效输入噪声电流FTTP项目定义在没有任何输入信号时，器件的输出端仍然可以观察到噪声，此噪声可以想象为一个无噪声器件被一个虚拟的输入噪声电流驱动而产生，这个噪声电流即为等效输入噪声电流测试方框图测试原理•利用不同的光强照射PD产生不同的电流和噪声•利用测试到的电流和噪声产生一个中间变量•利用中间变量计算等效输入噪声电流•说明：电流I0是PD的工作电流，噪声是用频谱仪测试到的噪声功率公式推导Psa=lasernoise+photodiodeshotnoise+opticalreceivernoise(thermal)Psa(I0)=(RIN*I02+2I0e+In2)*B*RdPsa(0)=In2*B*RdPsa(I0)-Psa(0)=(RIN*I02+2I0e)*B*Rd设定中间变量Y(I0)Y(I0)=[Psa(I0)-Psa(0)]/I0=(RIN*I0+2e)*B*RdY(0)=2e*B*Rd(做图表可得此数据）In=sqrz[Psa(0)*2e/Y(0)]测试条件•LD的相对强度噪声RIN是好于-160db/Hz(DFBLaser)•被测件DUT的响应度是常量在整个光功率输入范围•测试设备光链路的光反射要小与-60db•在整个测试过程中不要改变LD的电流，以保证LD的RIN是个常量•频谱仪的噪底要小于接收到的噪声，必要时加一个低噪声系数的放大器测试步骤•无光功率时（I0=0ma,Vpin1=0v),DUT的Psa(0)=?•设置LD的光功率为3dbm,这时RIN将好于-160db/Hz•设置光衰减器为0db•改变光衰减器使光输出为（3dbm,2dbm,0dbm,-3dbm,-6dbm),得到5组不同的I0和Psa(I0)•计算Y(I0),作出Y(I0)随I0变化的二维图，由图得到Y(0)•由公式计算出In=sqrz[Psa(0)*2e/Y(0)],下面我们看一个实例•绿影背景的数据是测试得到•Y(I0)=[Psa(I0)-Psa(0)]/I0是计算得到•以I0为横坐标Y(I0)为纵坐标做图•5个点逼近的直线与纵坐标的交点为Y(0)=5.8E-15W/(A.Hz)•In=sqrz[Psa(0)*2e/Y(0)]Psa(0)=1E-18W/HzY(0)=5.8E-15W/(A.Hz)e=1.6*10-19A/Hz•In=7.4pA/sqrtHz本测试方法适用产品•FTTP•光接收机•带PD的光接收数字模块？谢谢大家！
